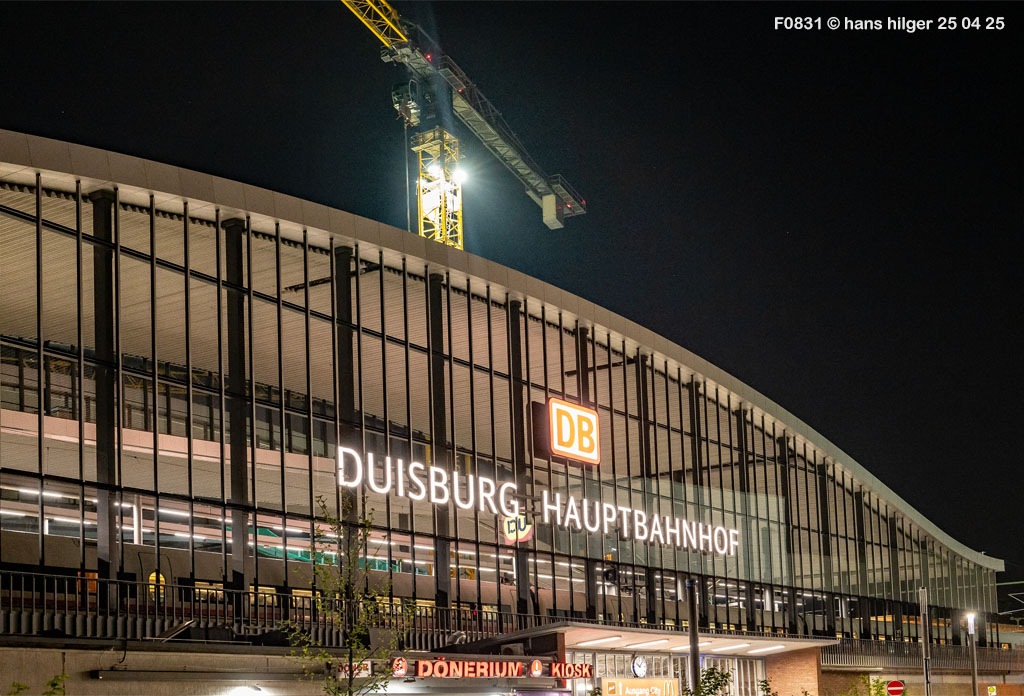

im VIERTEN Teil ist die Verglasung der Ostwand zu sehen und Nebenarbeiten,

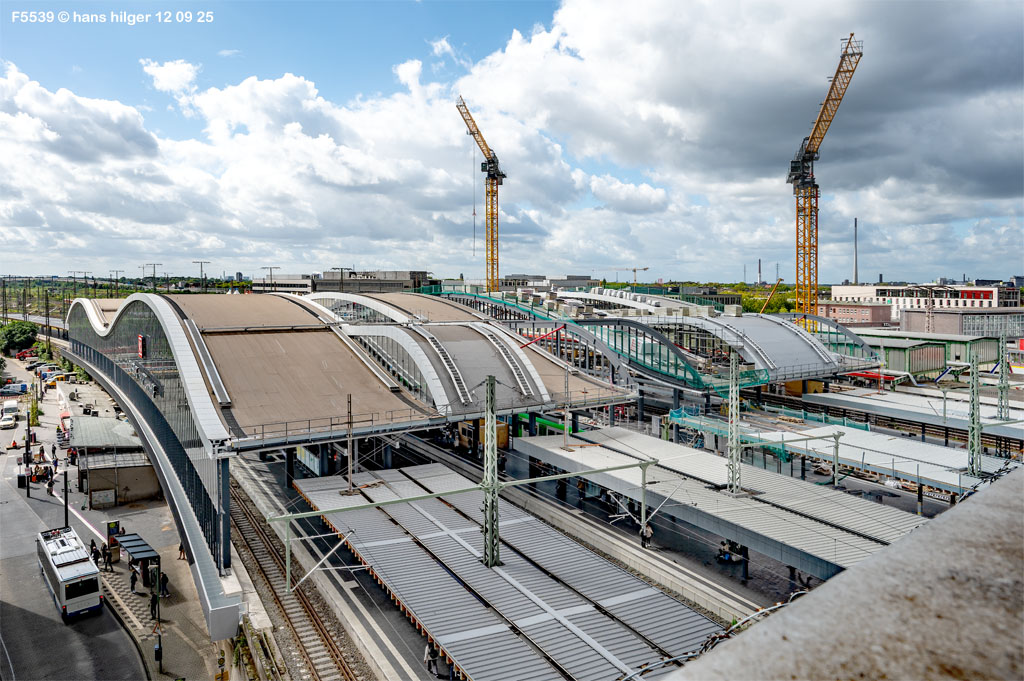

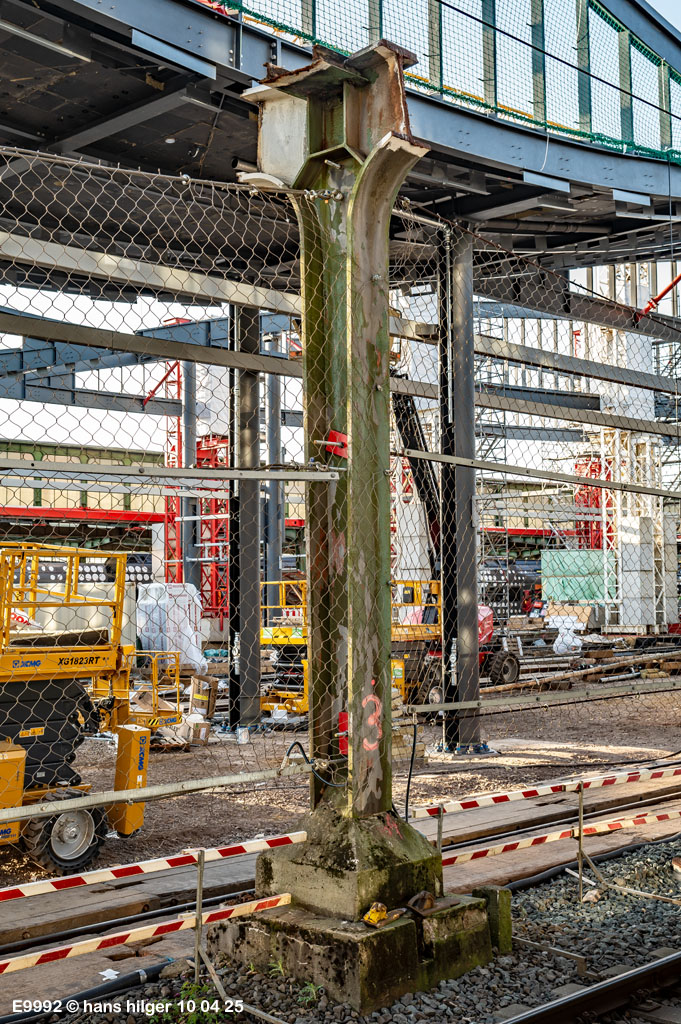

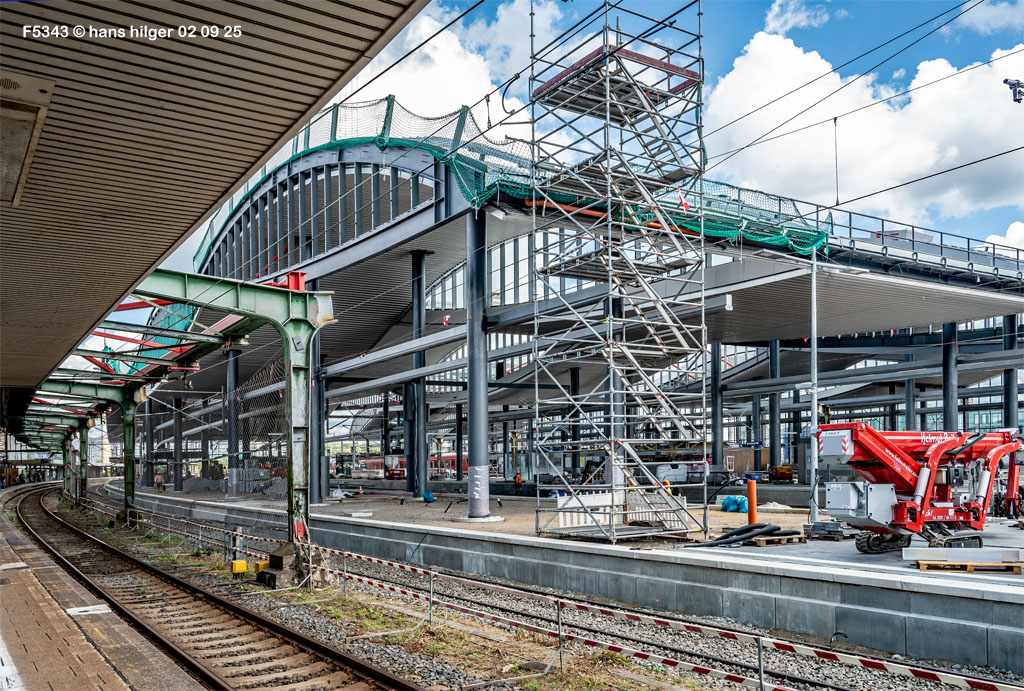

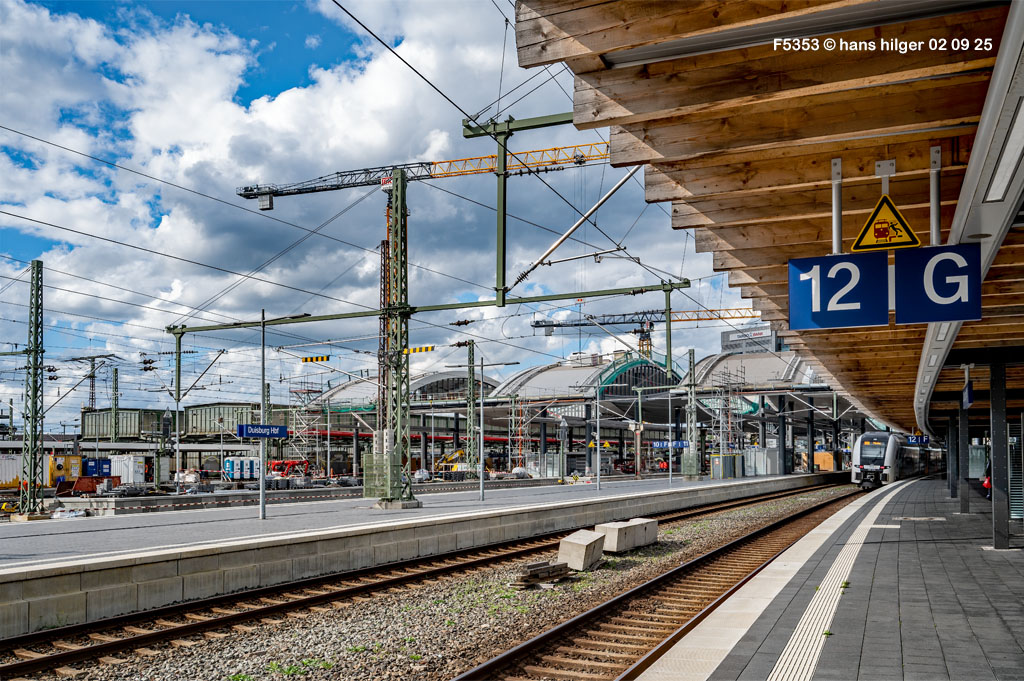

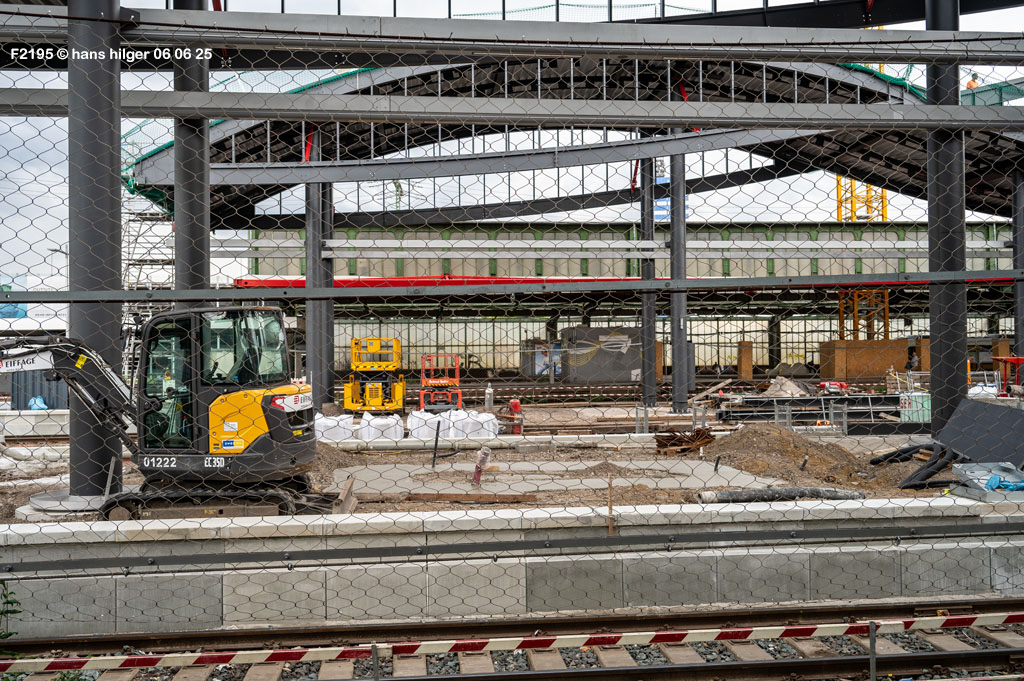

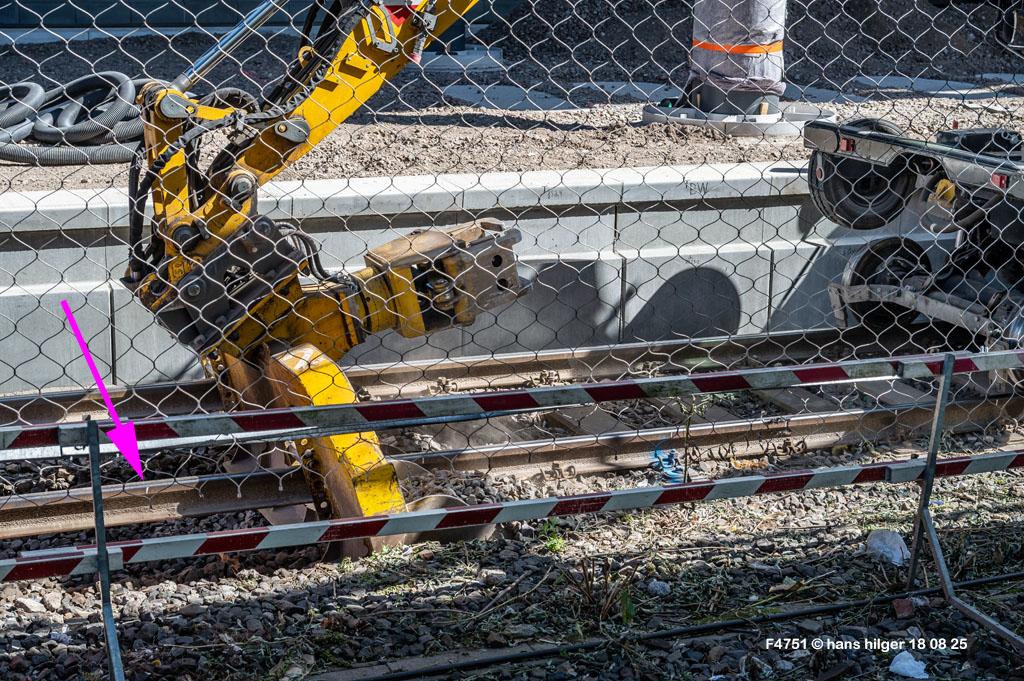

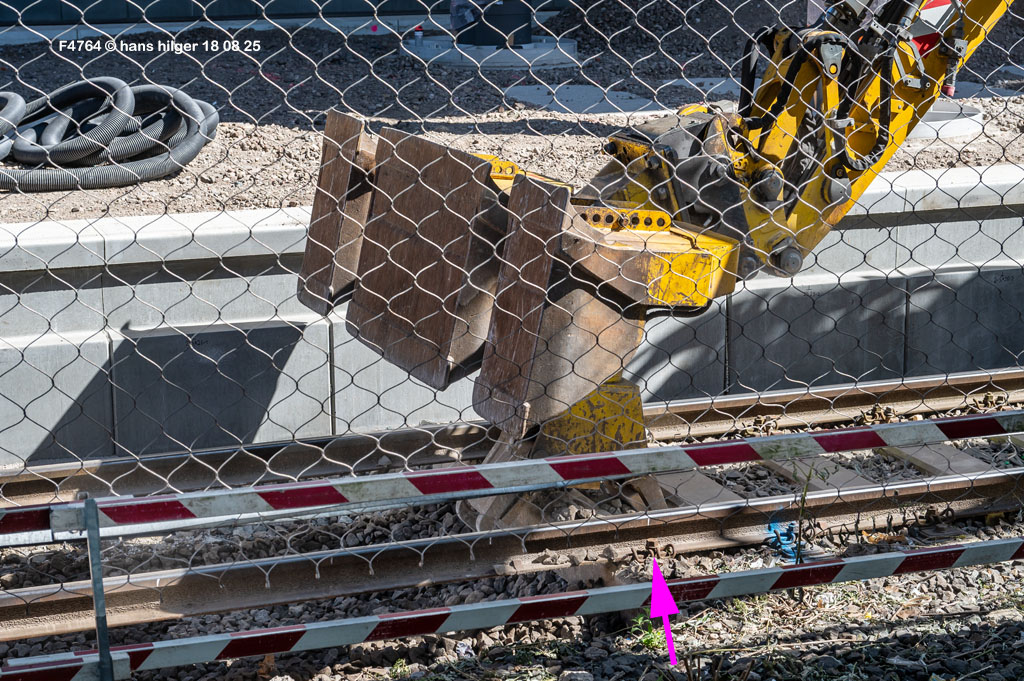

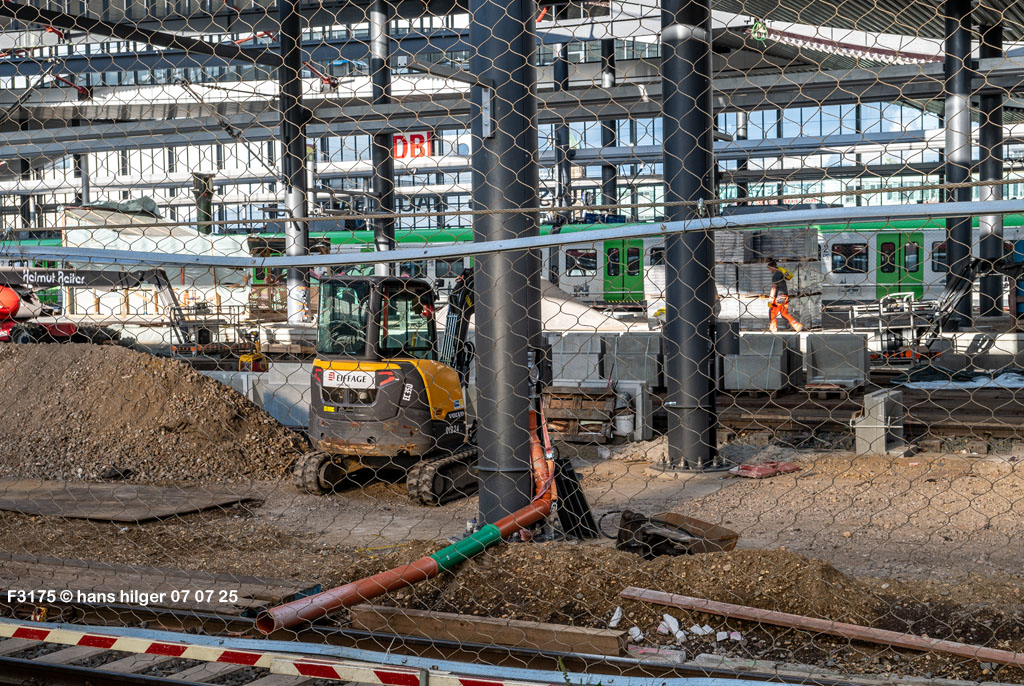

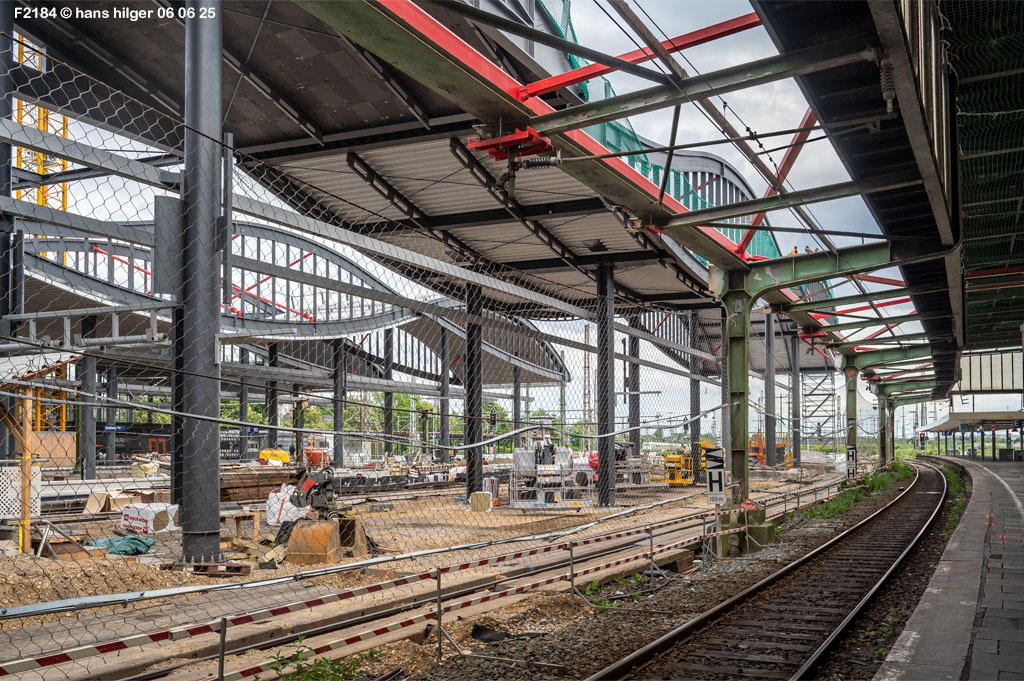

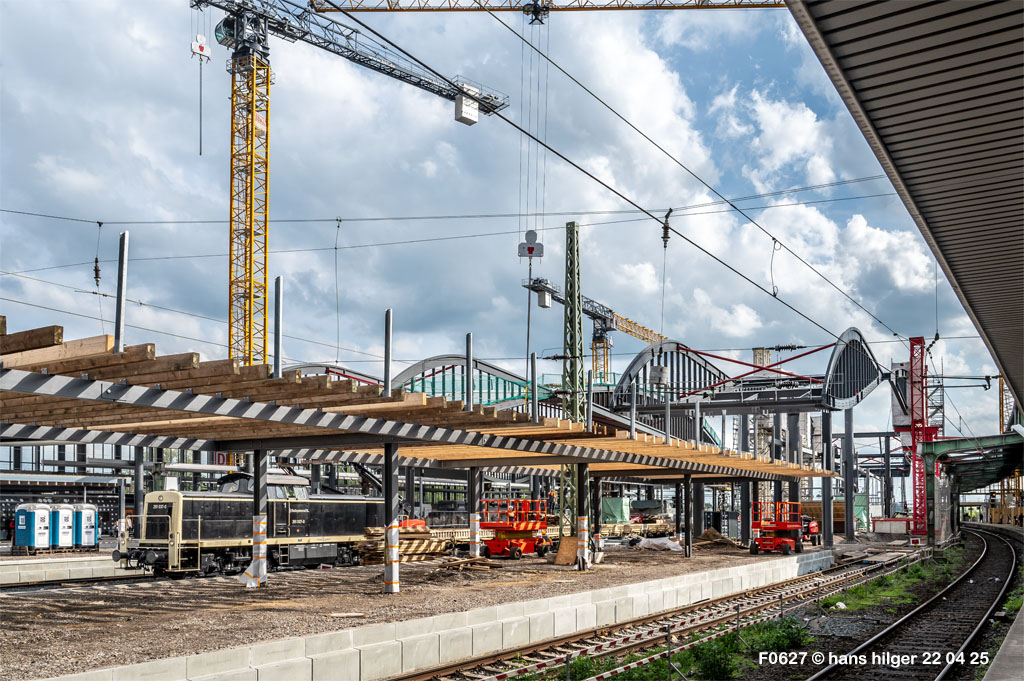

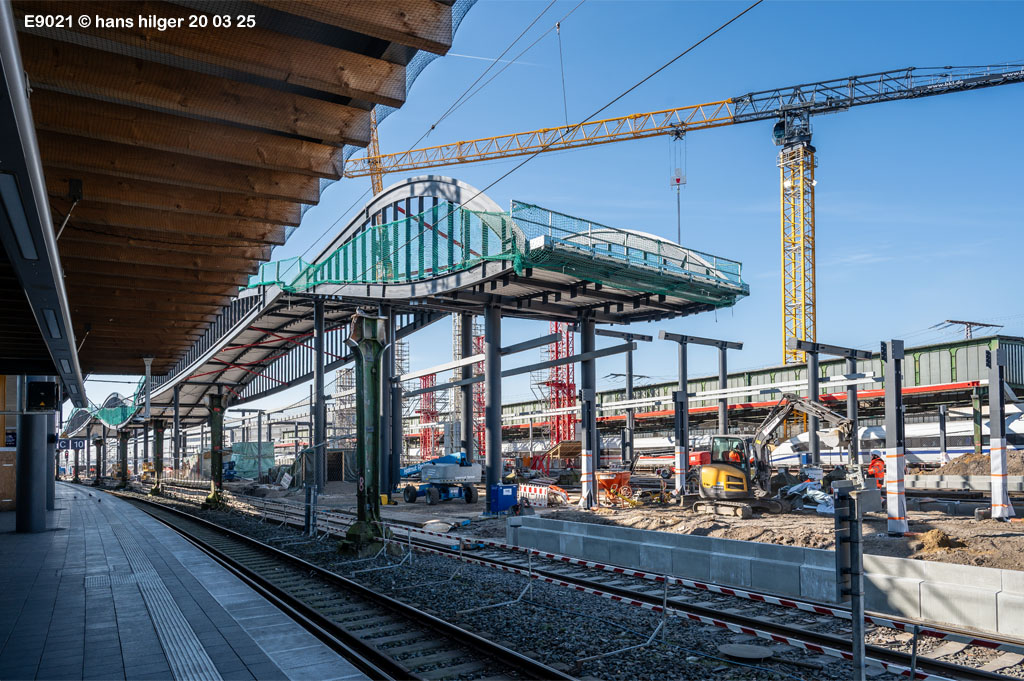

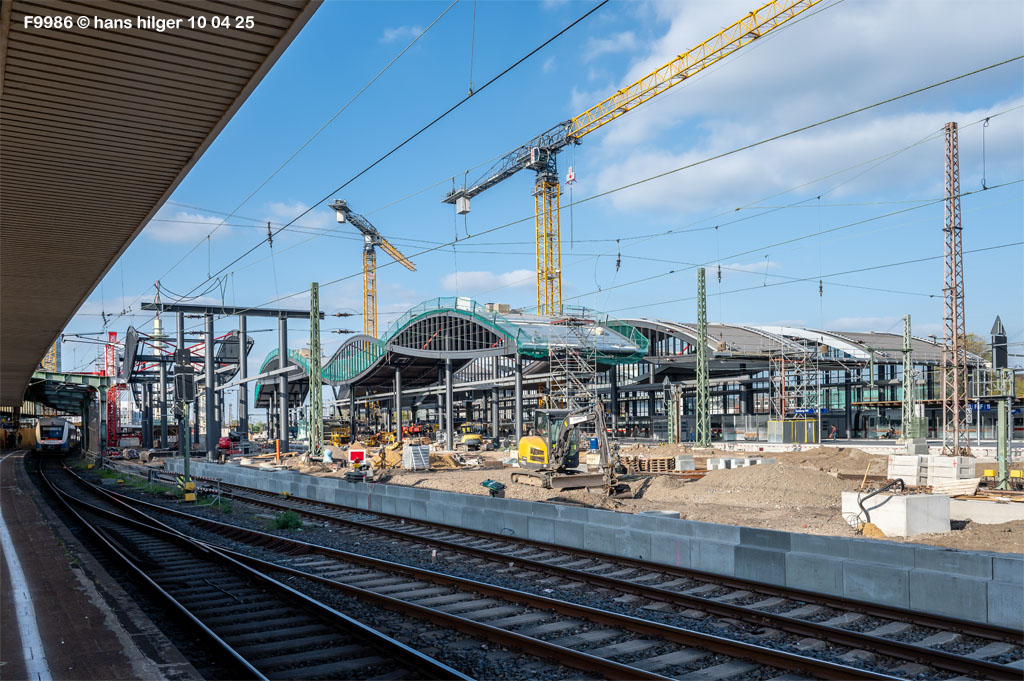

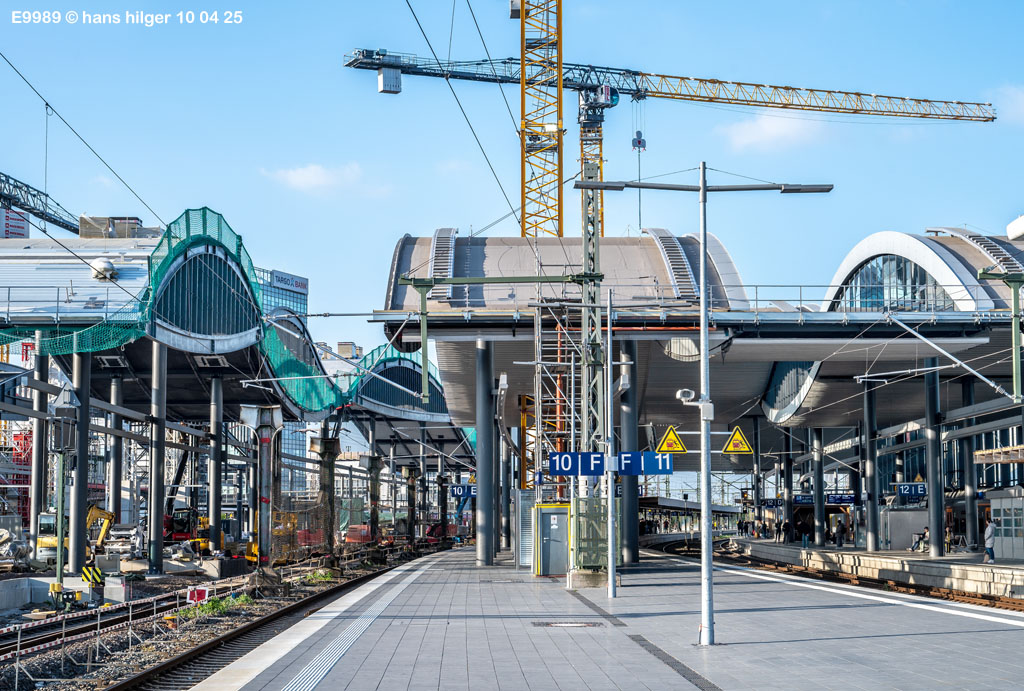

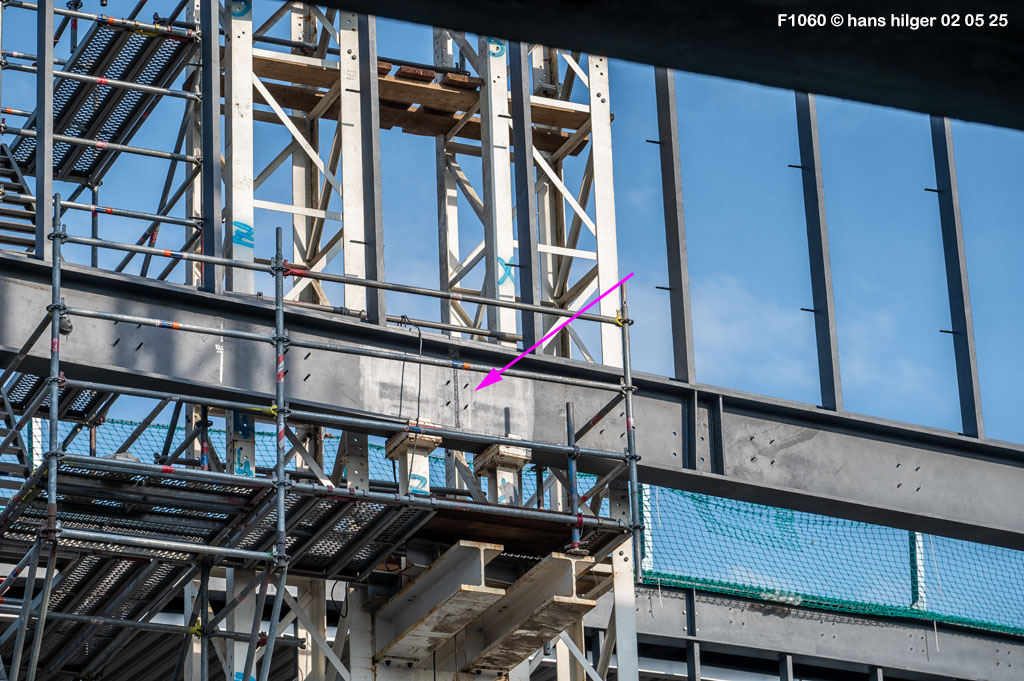

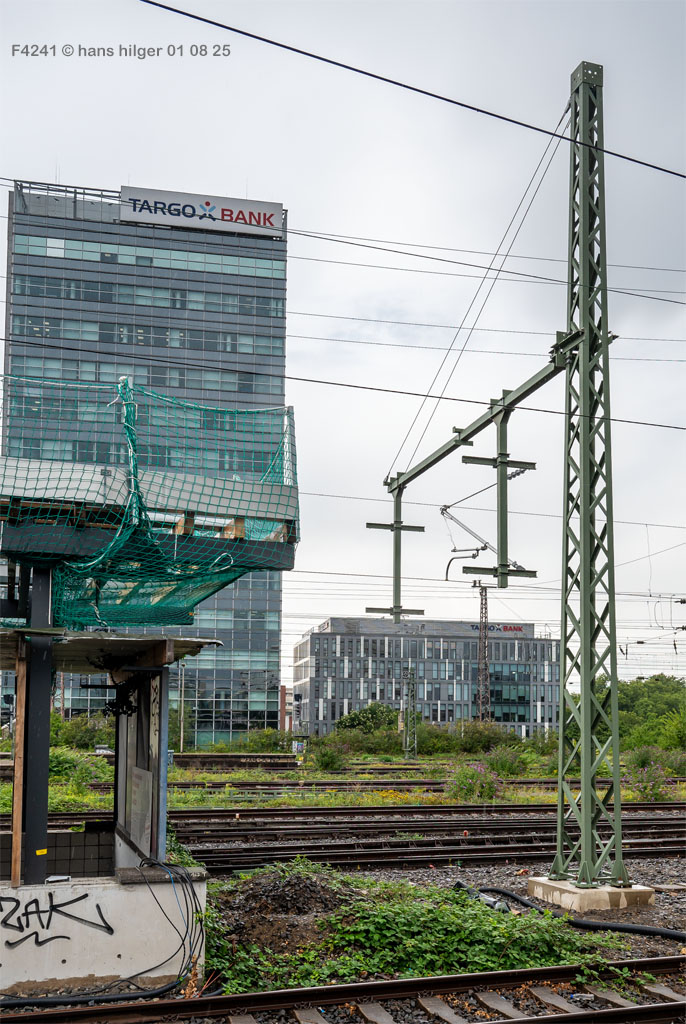

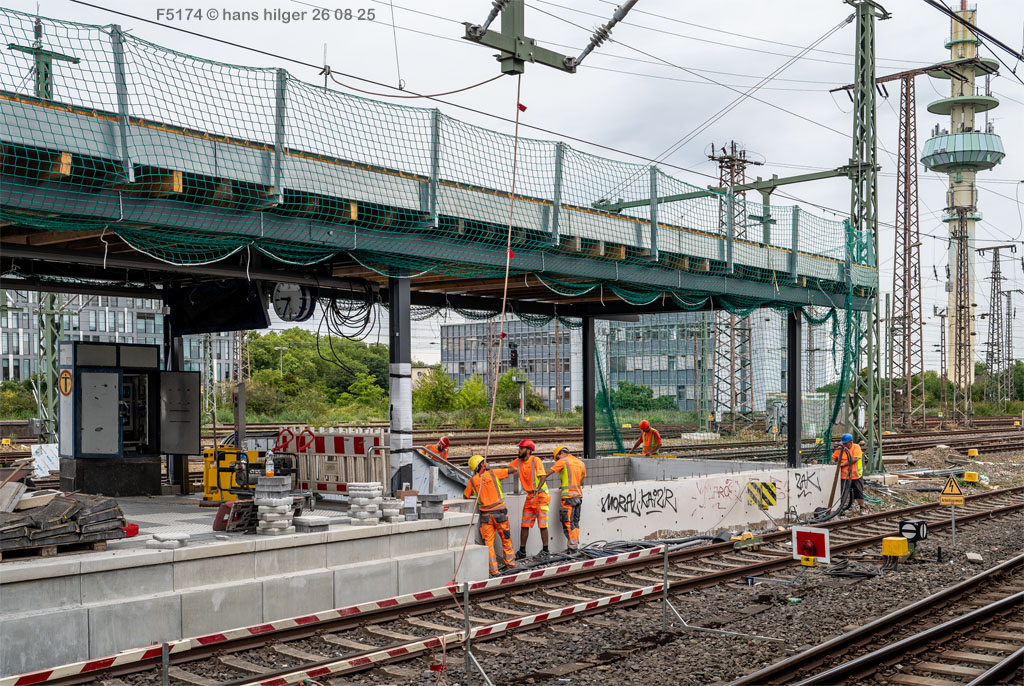

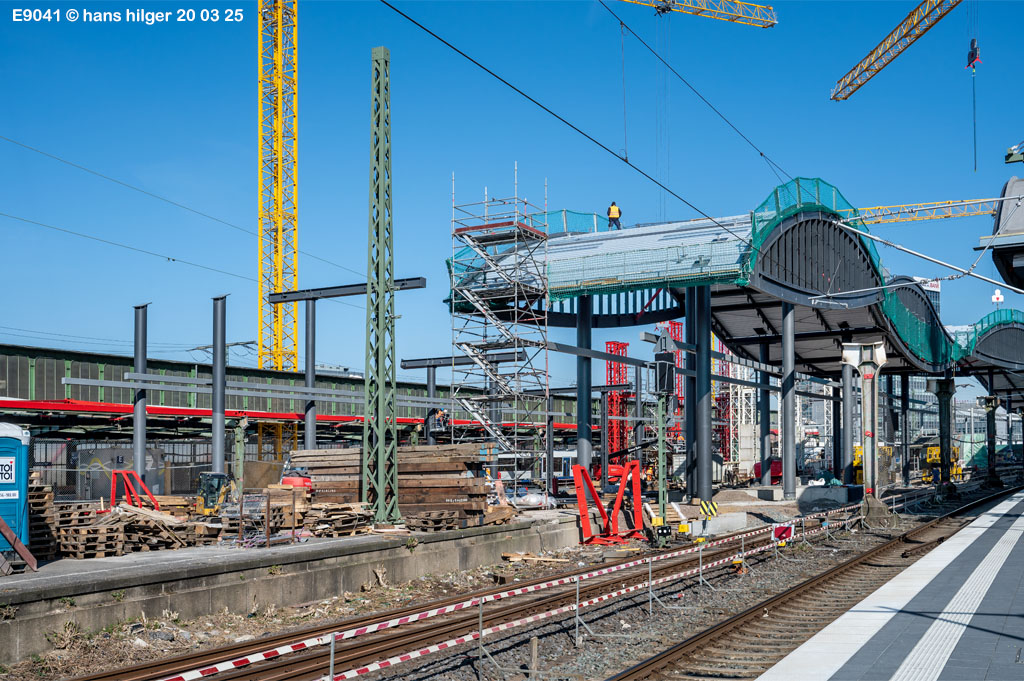

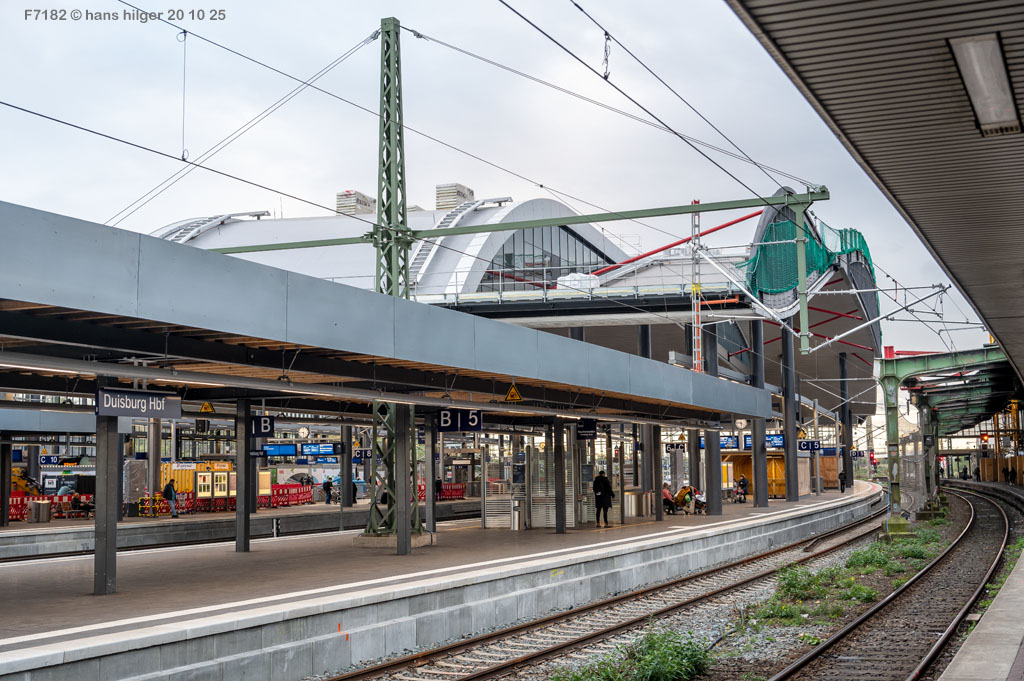

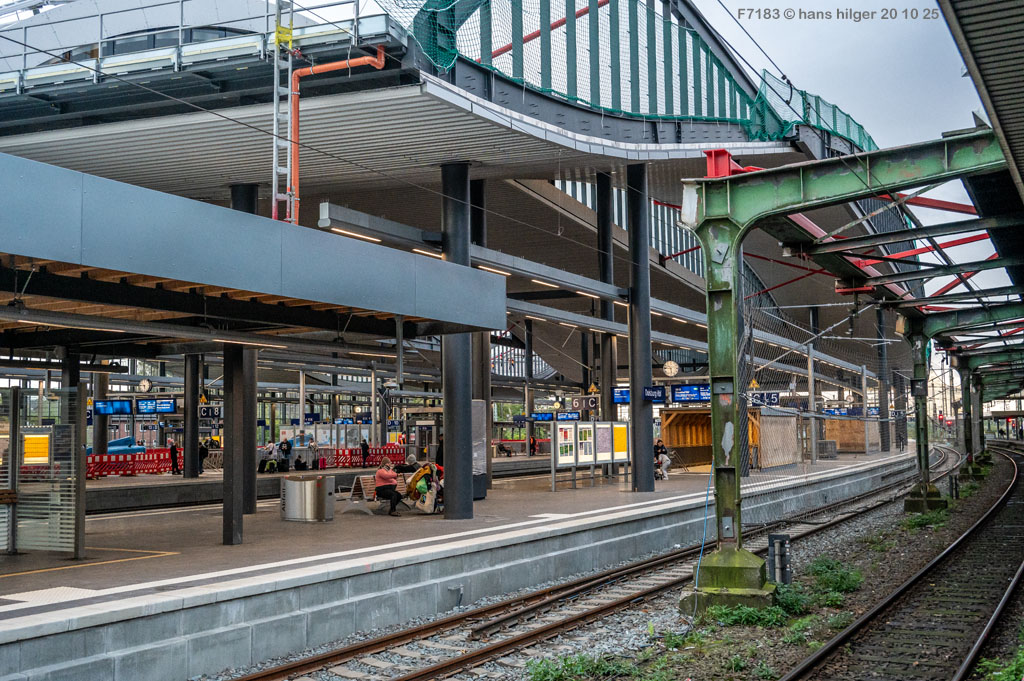

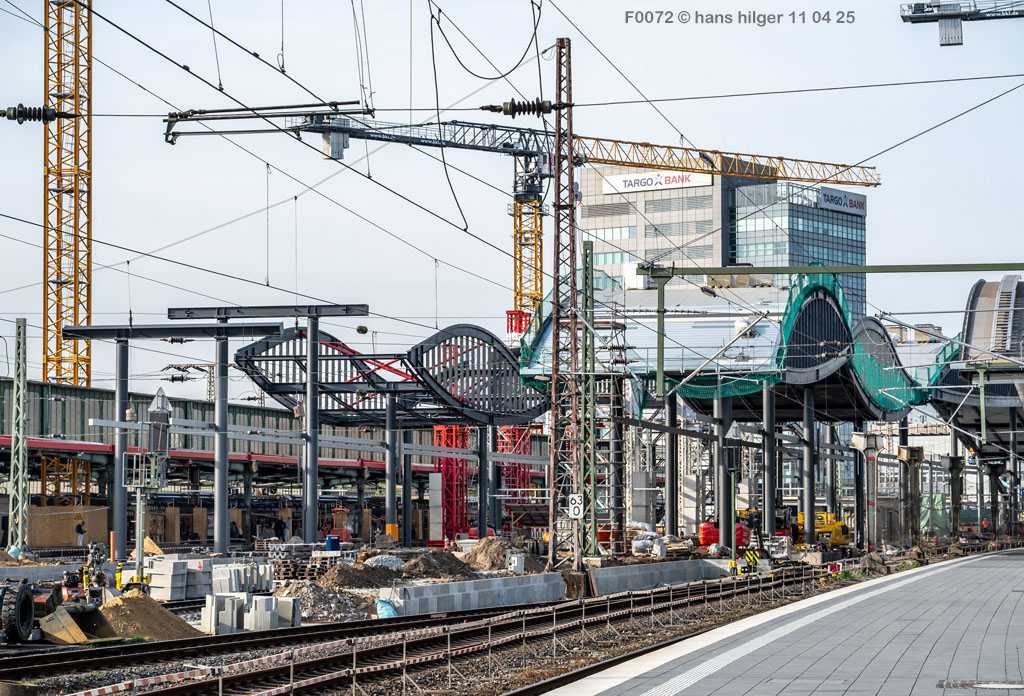

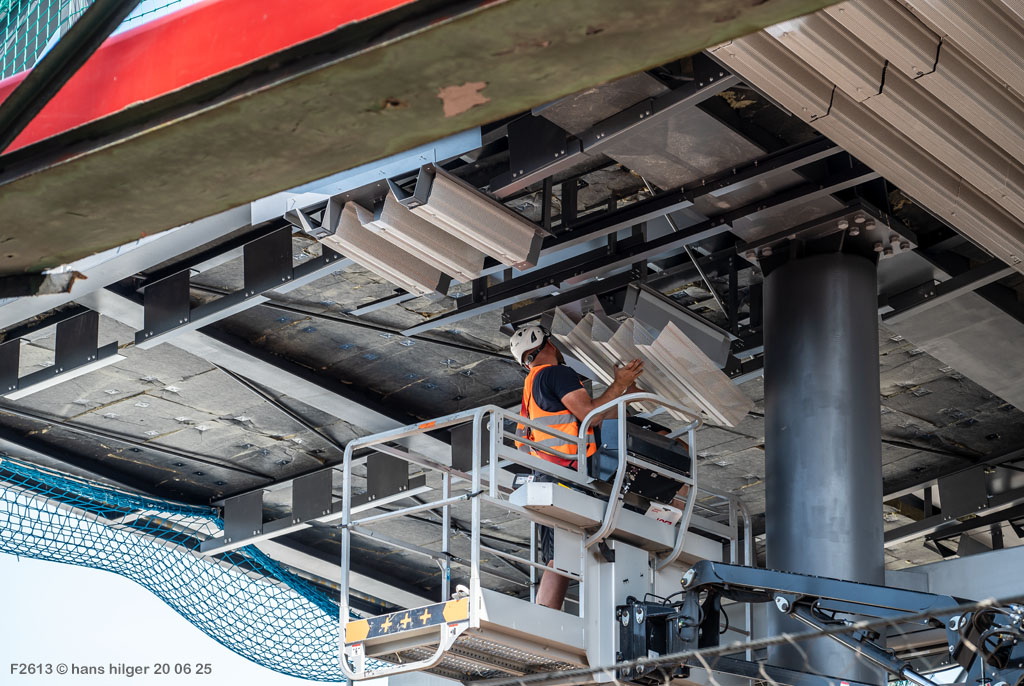

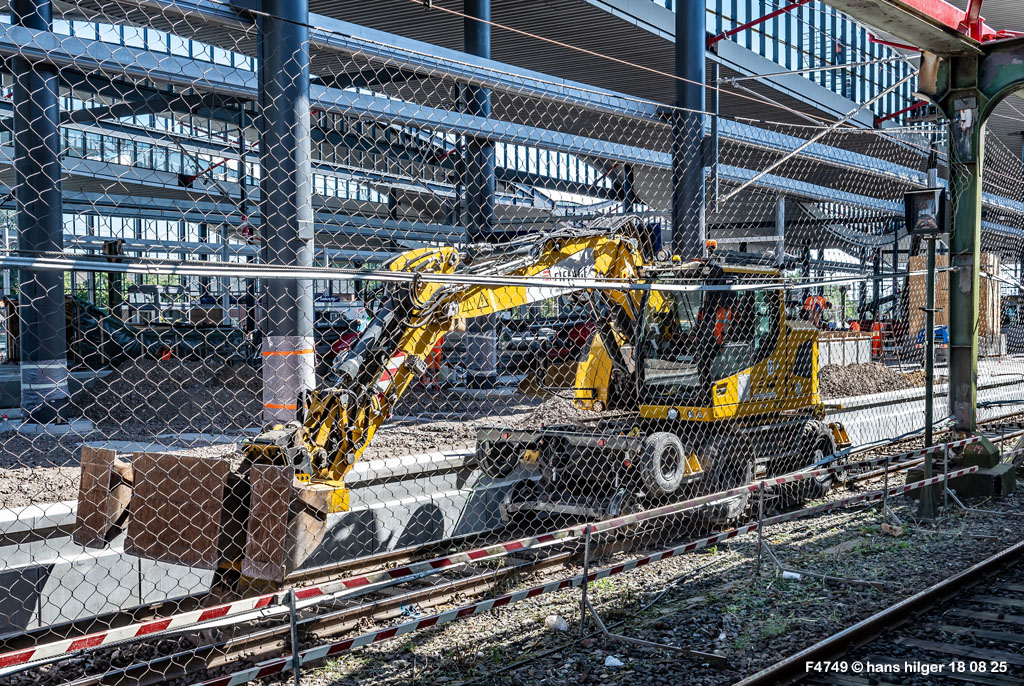

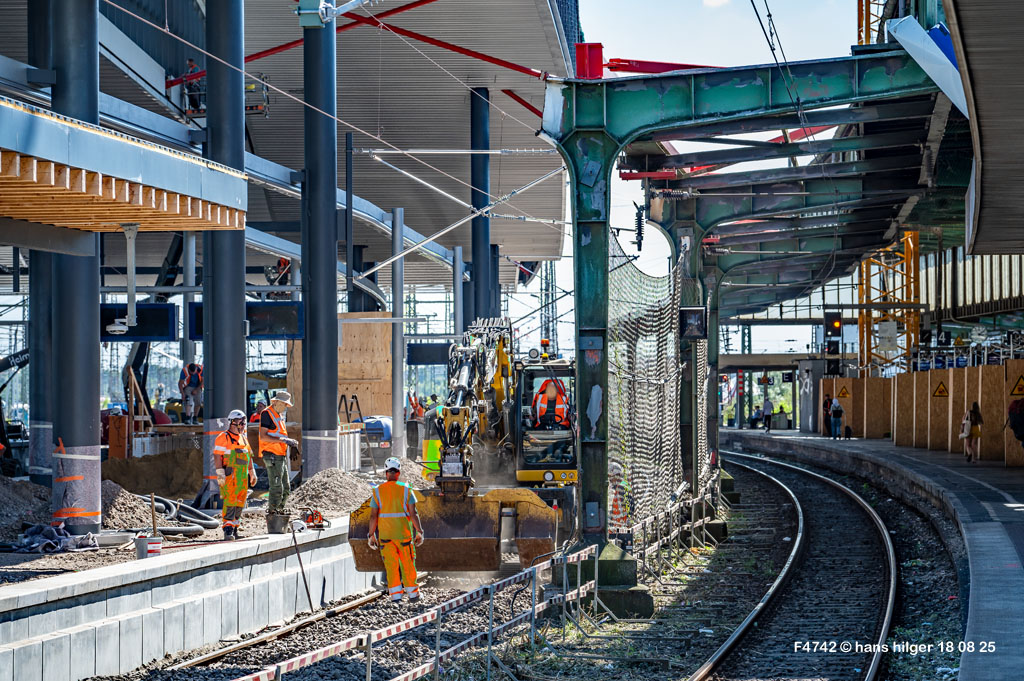

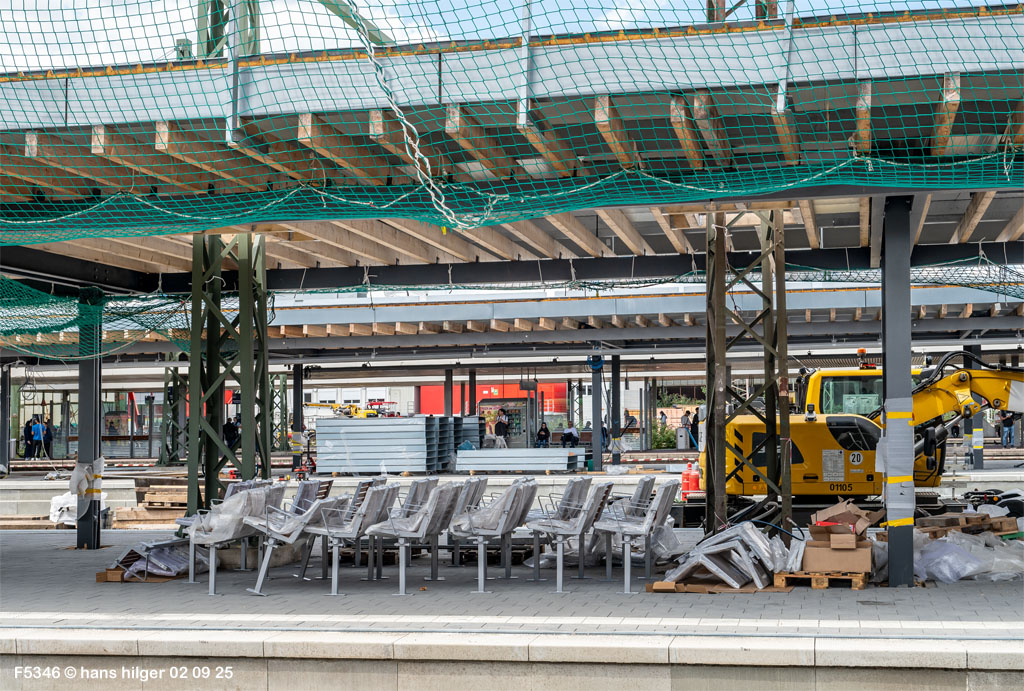

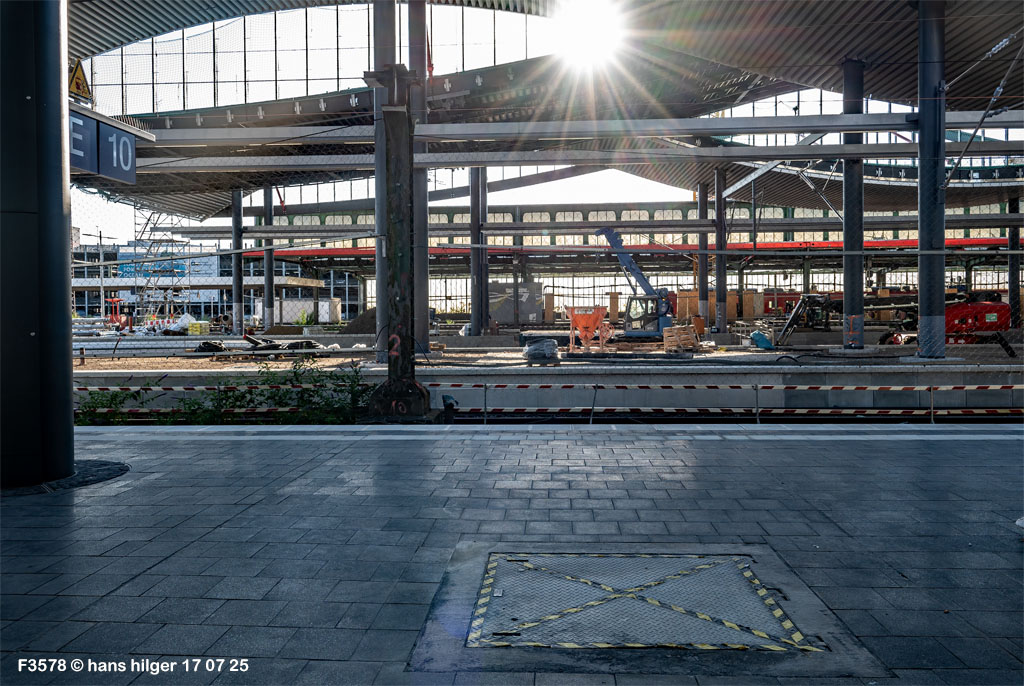

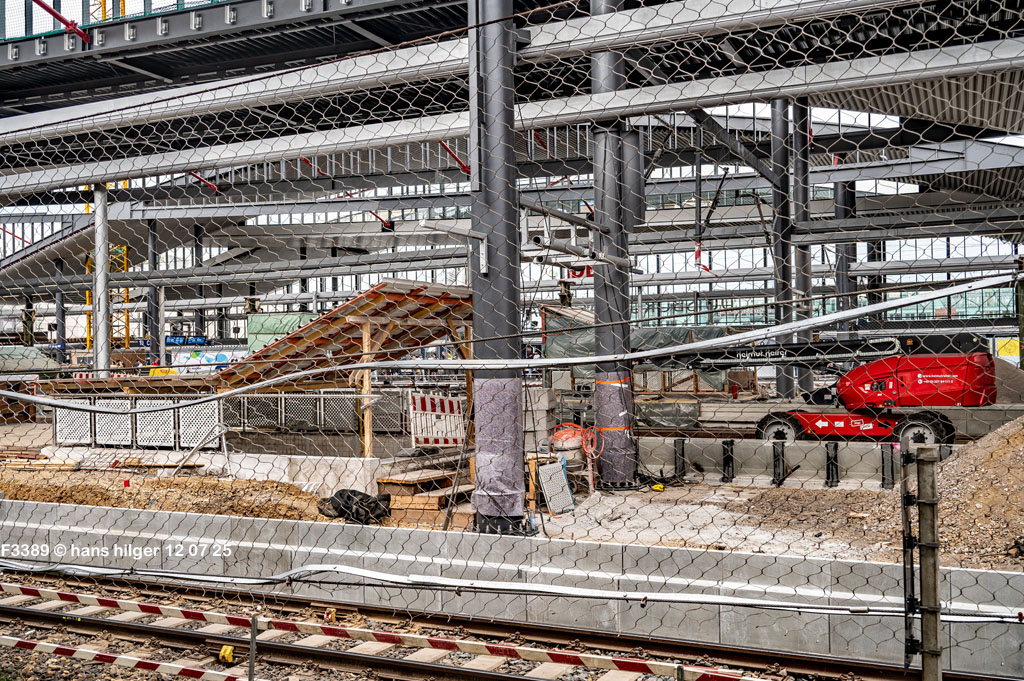

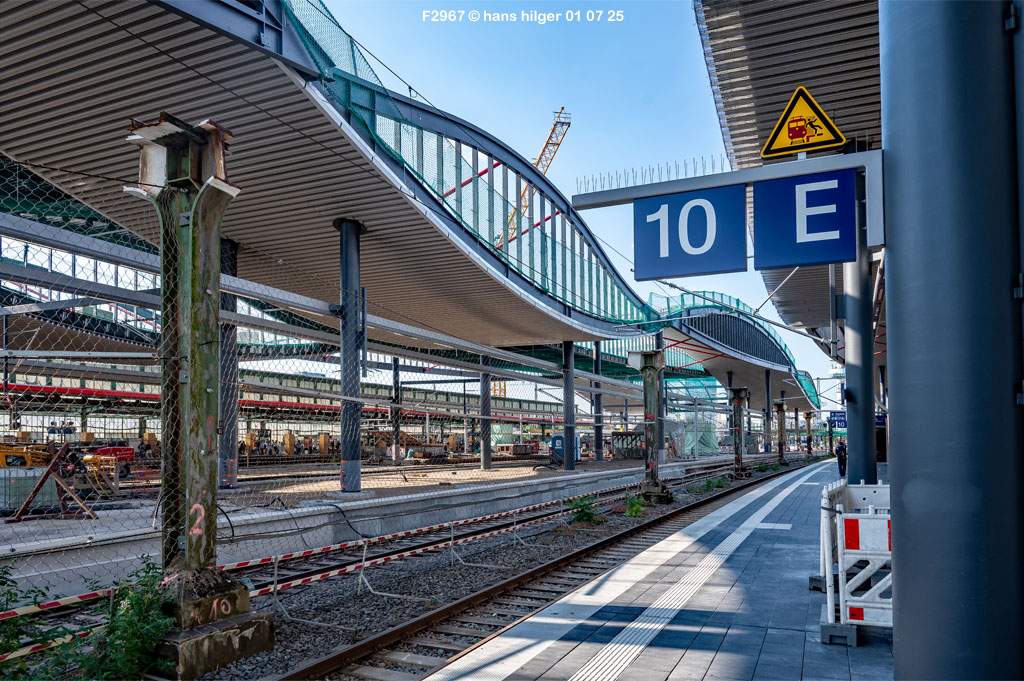

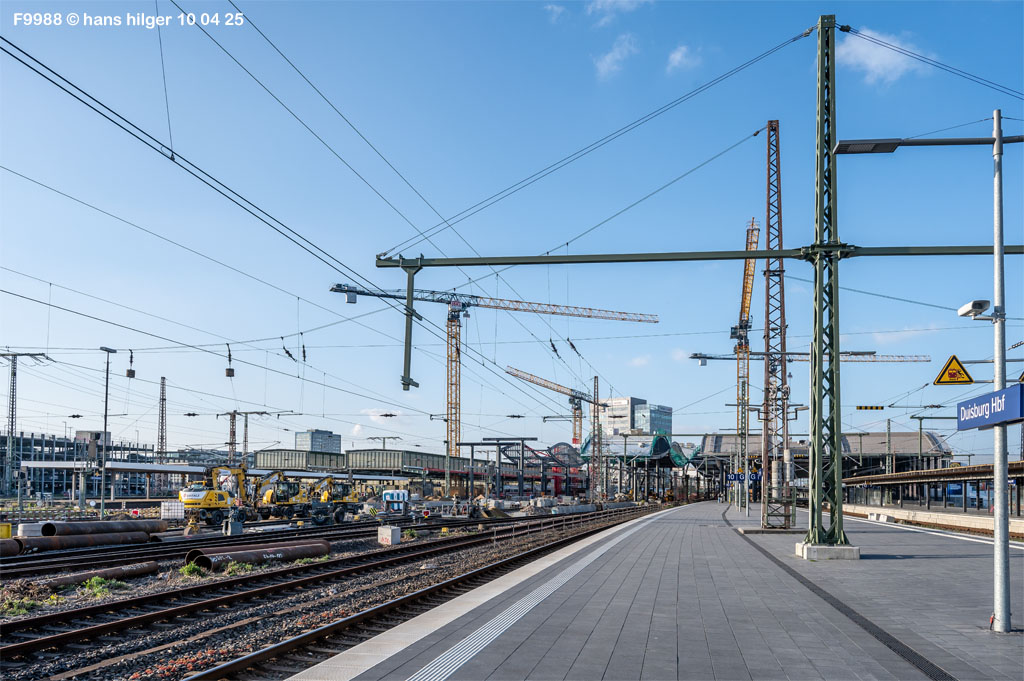

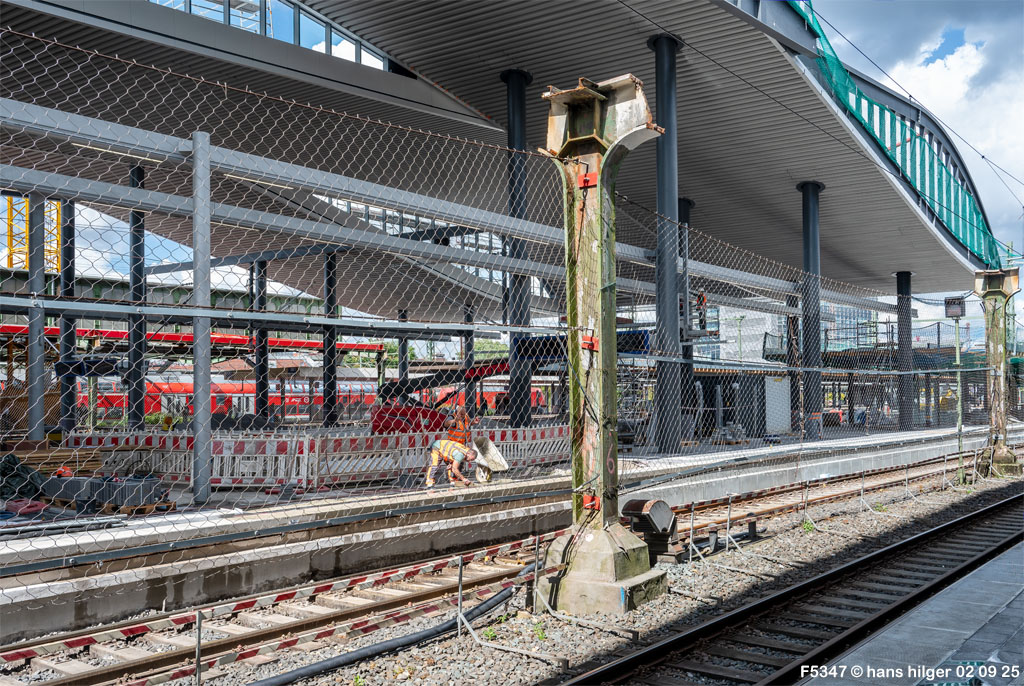

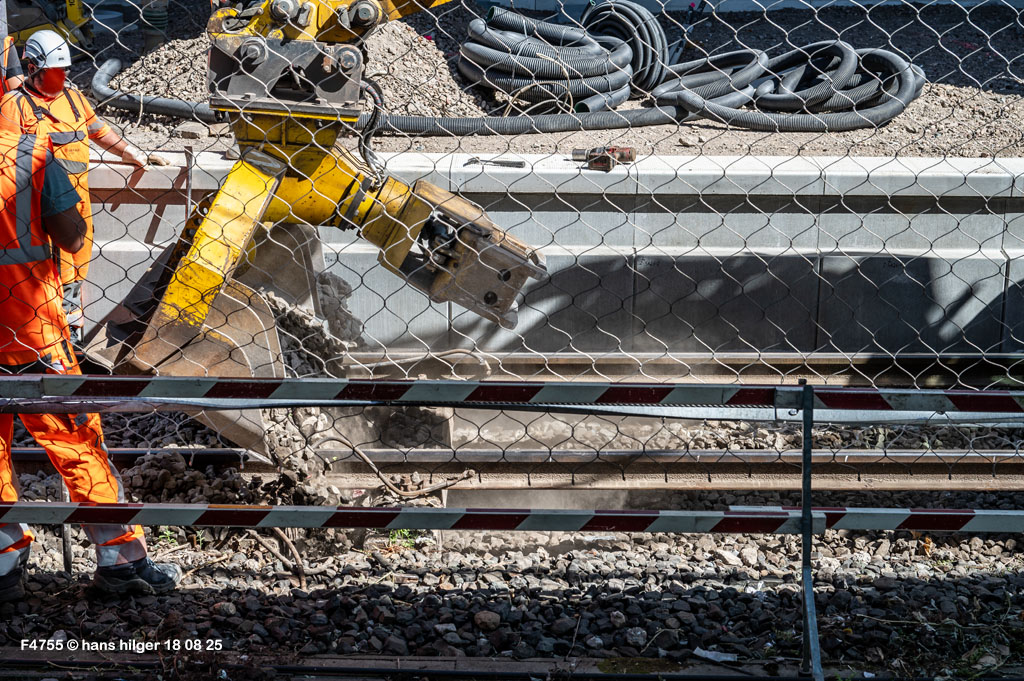

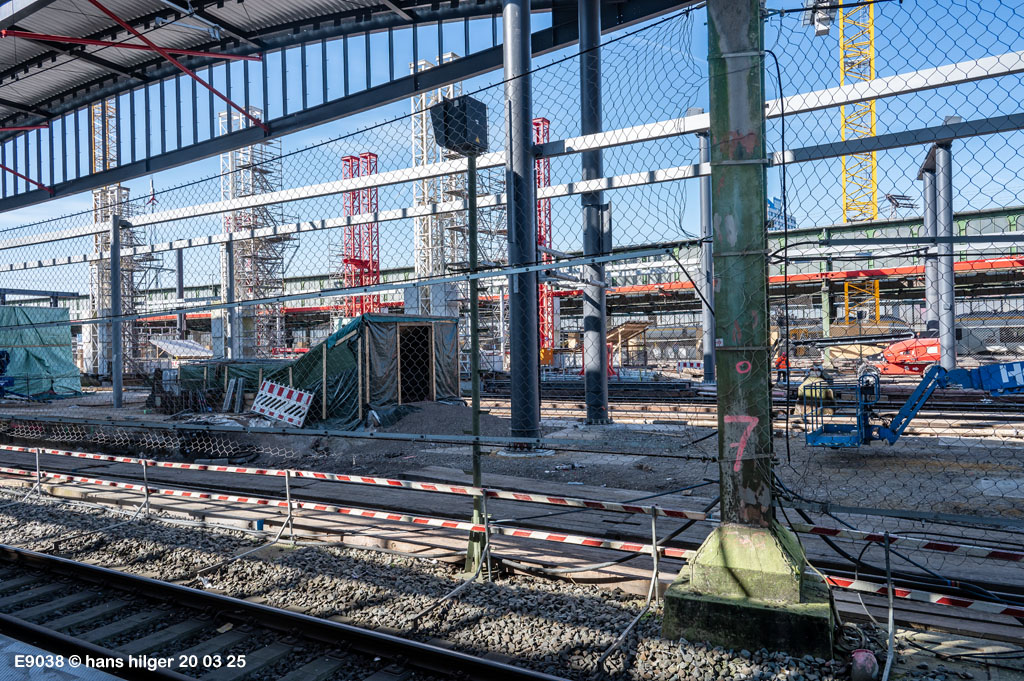

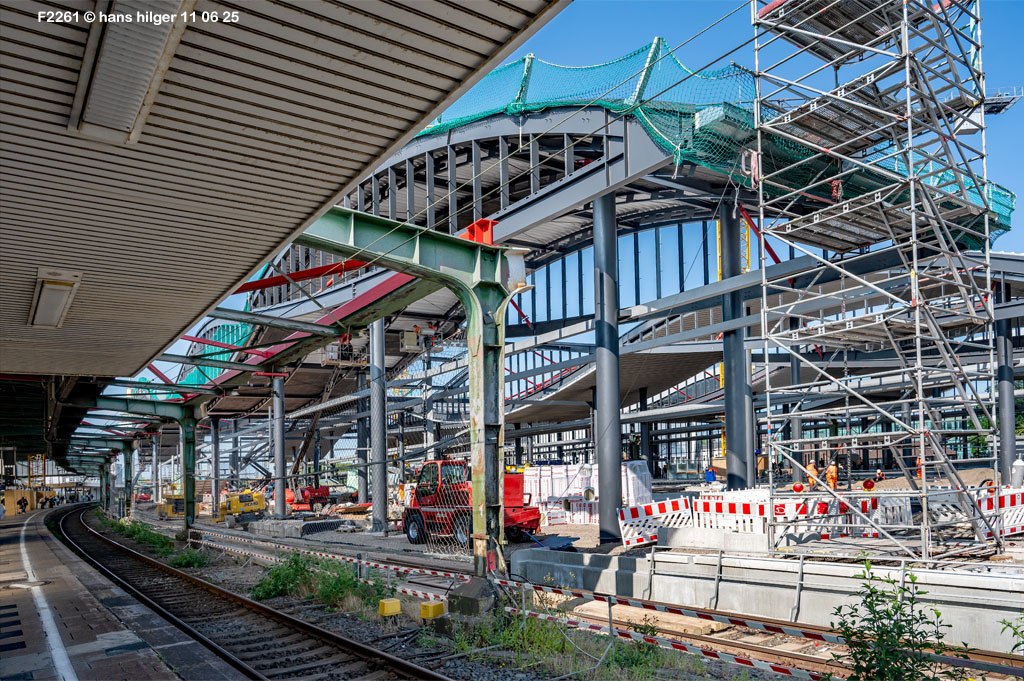

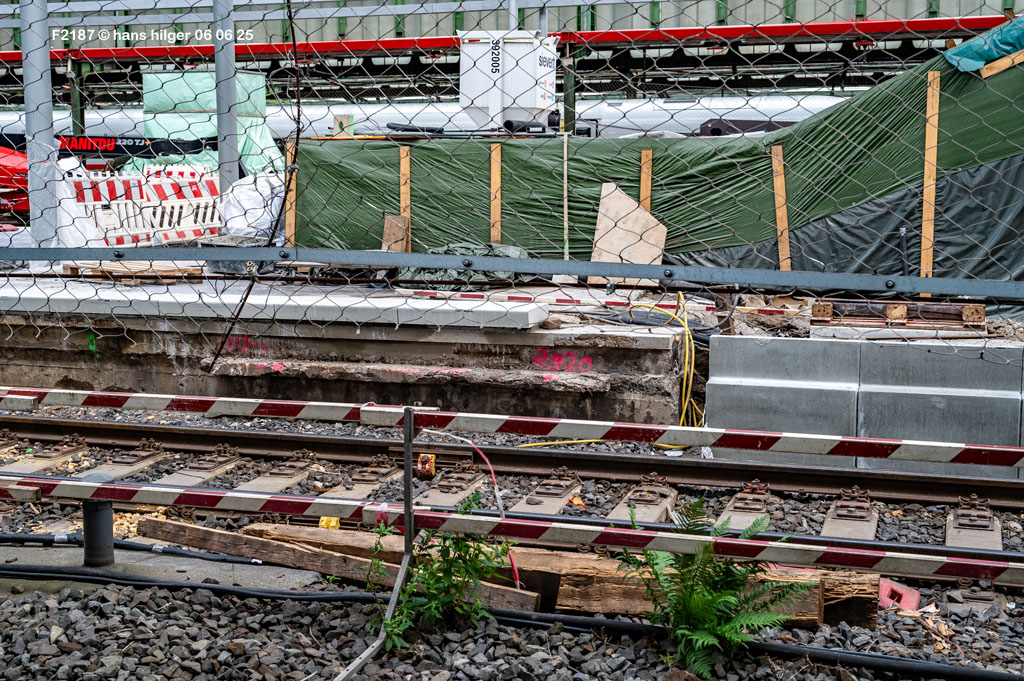

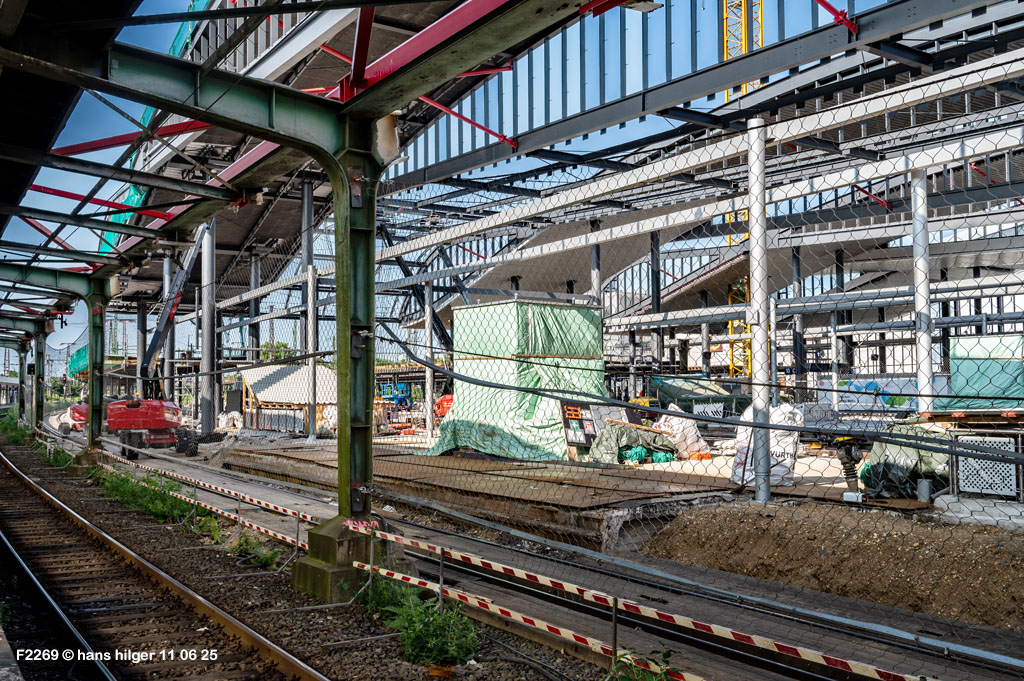

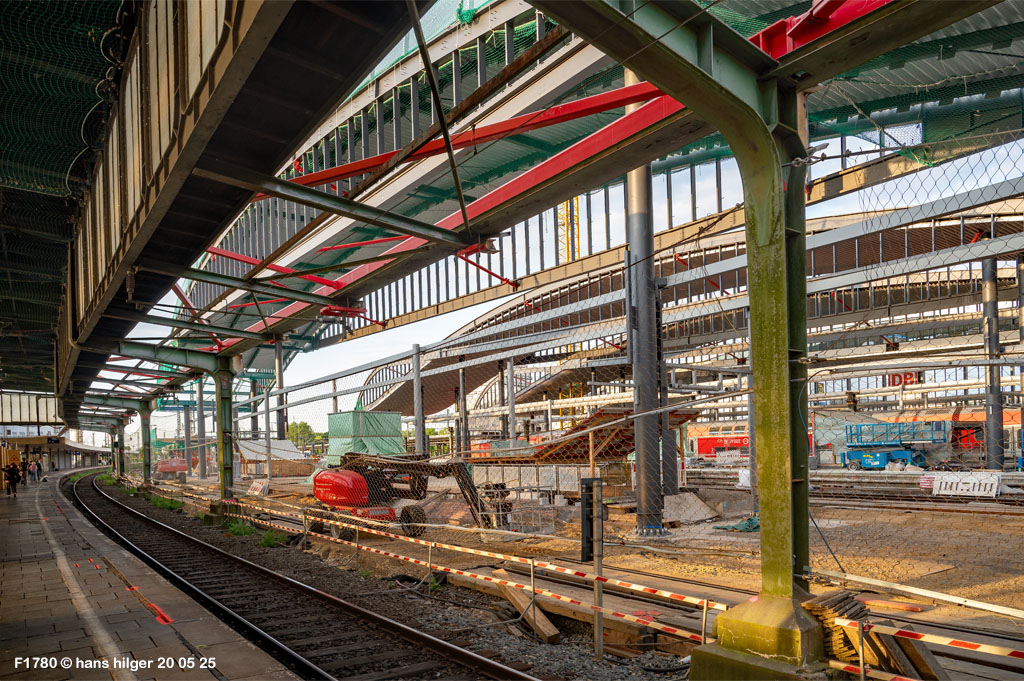

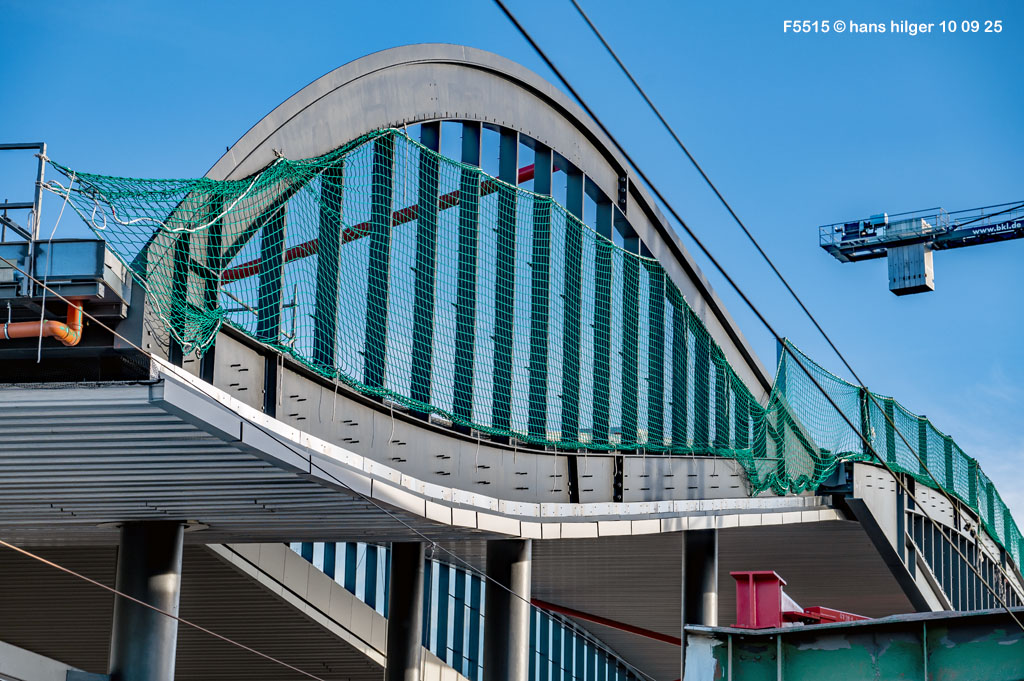

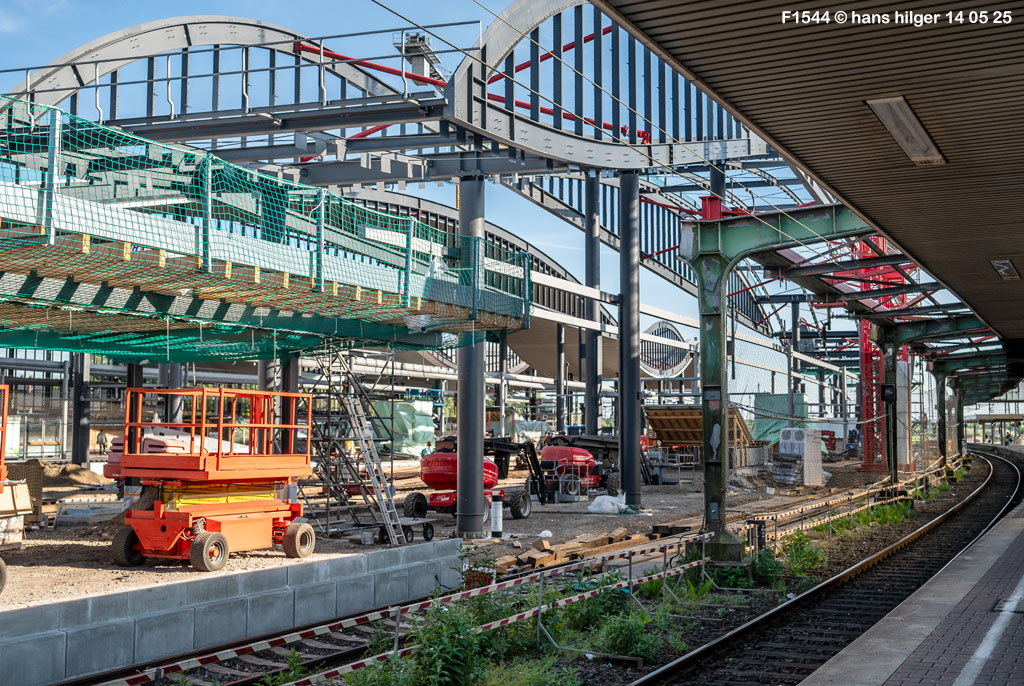

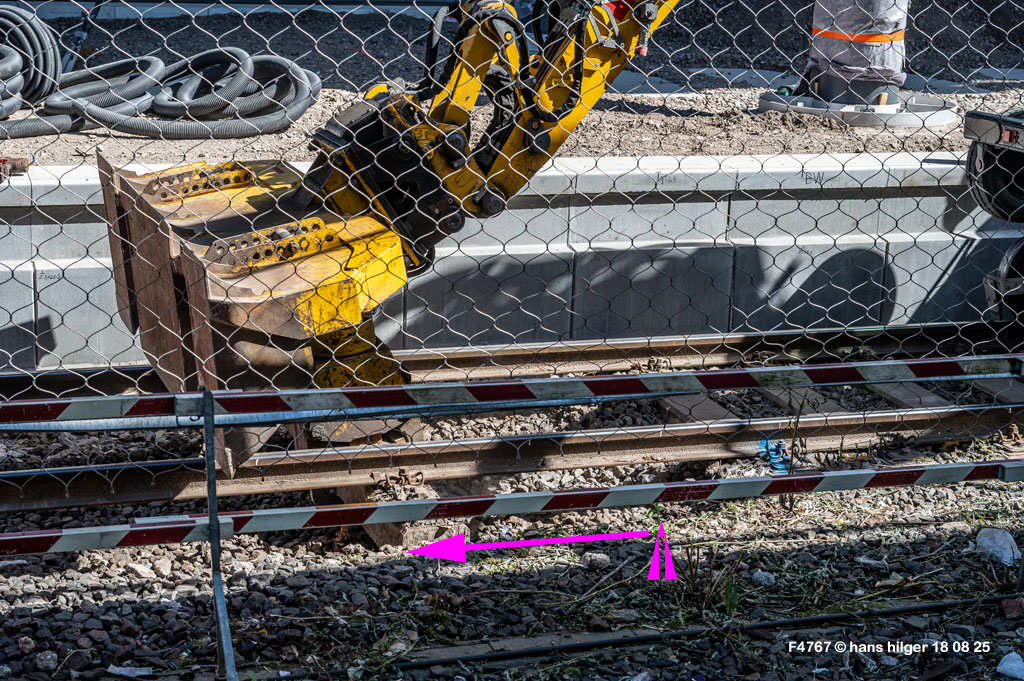

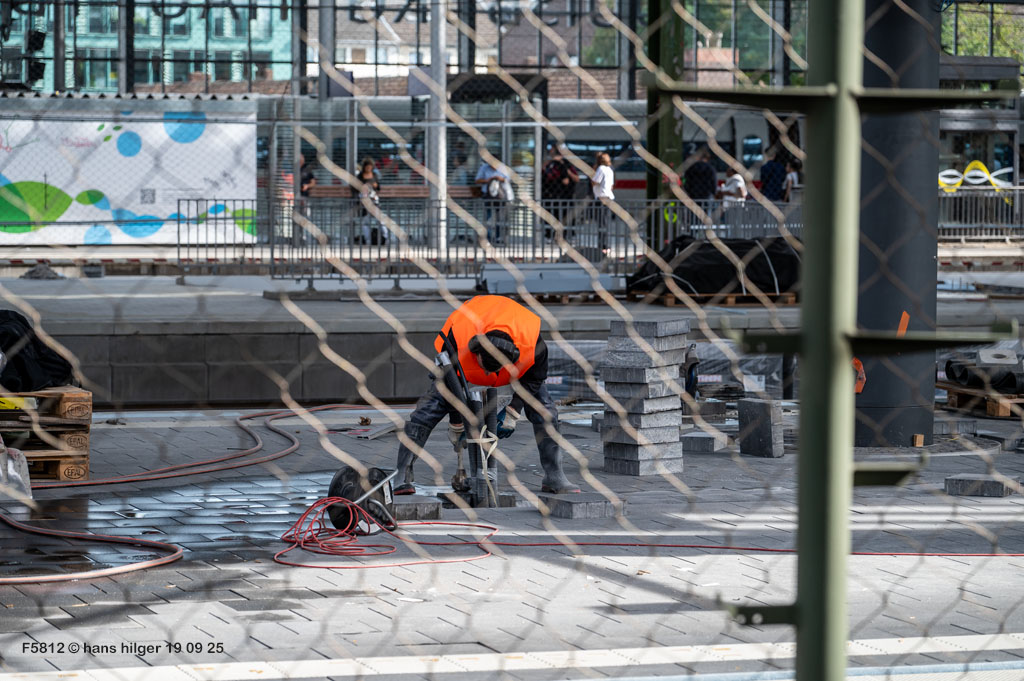

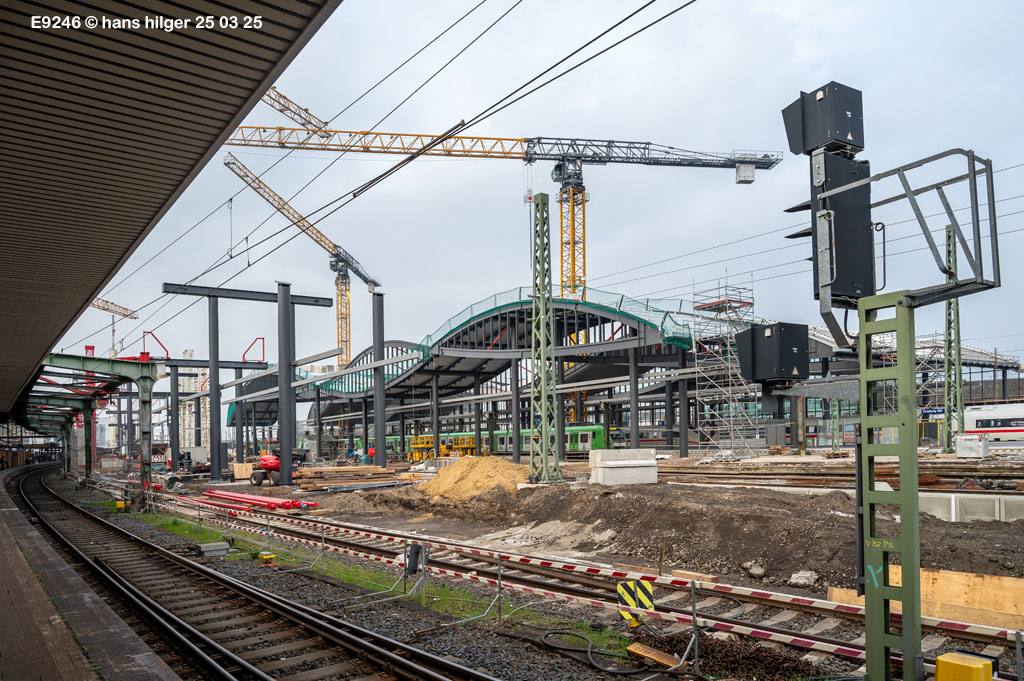

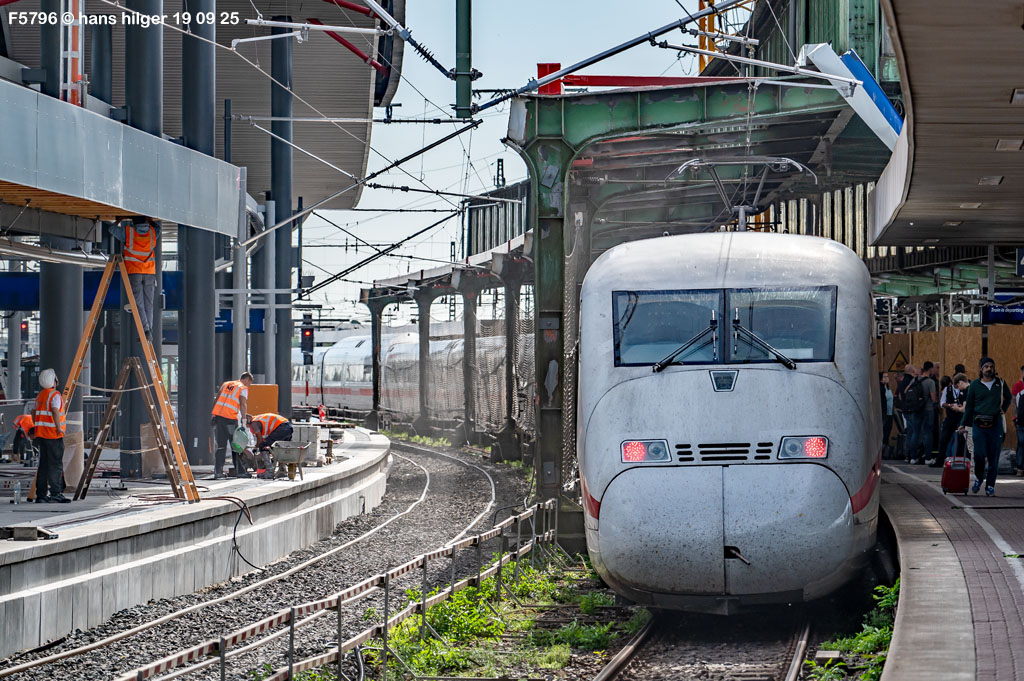

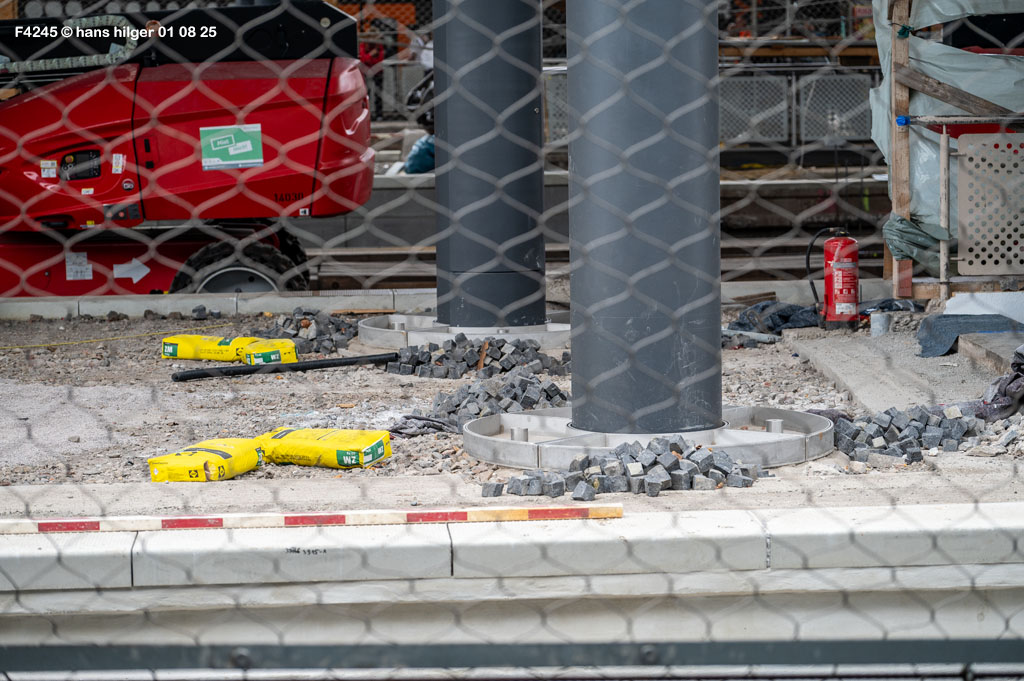

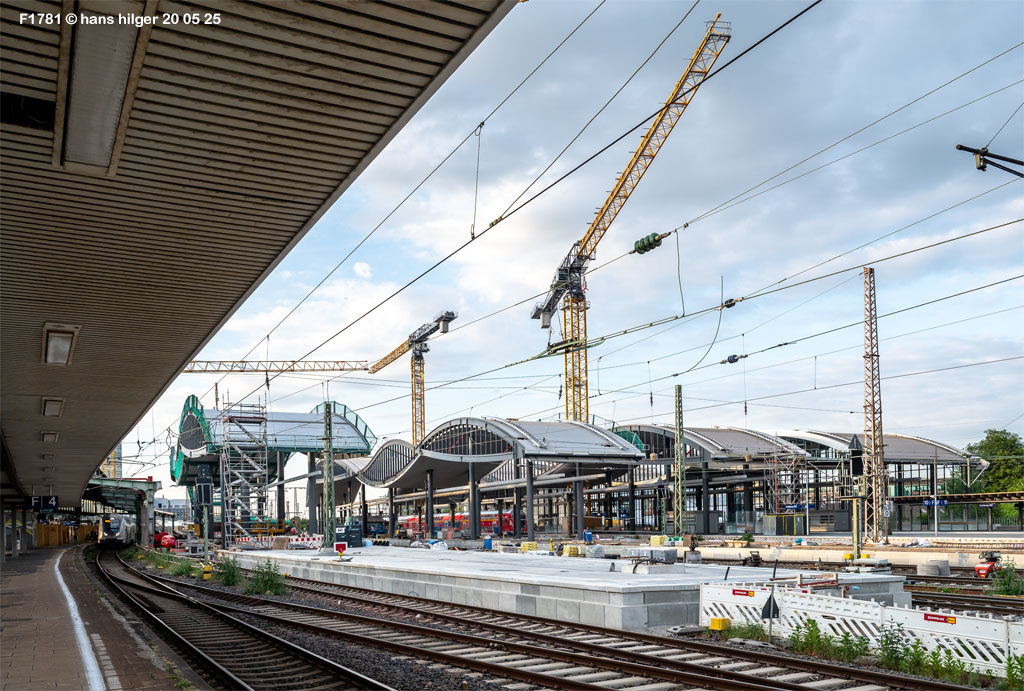

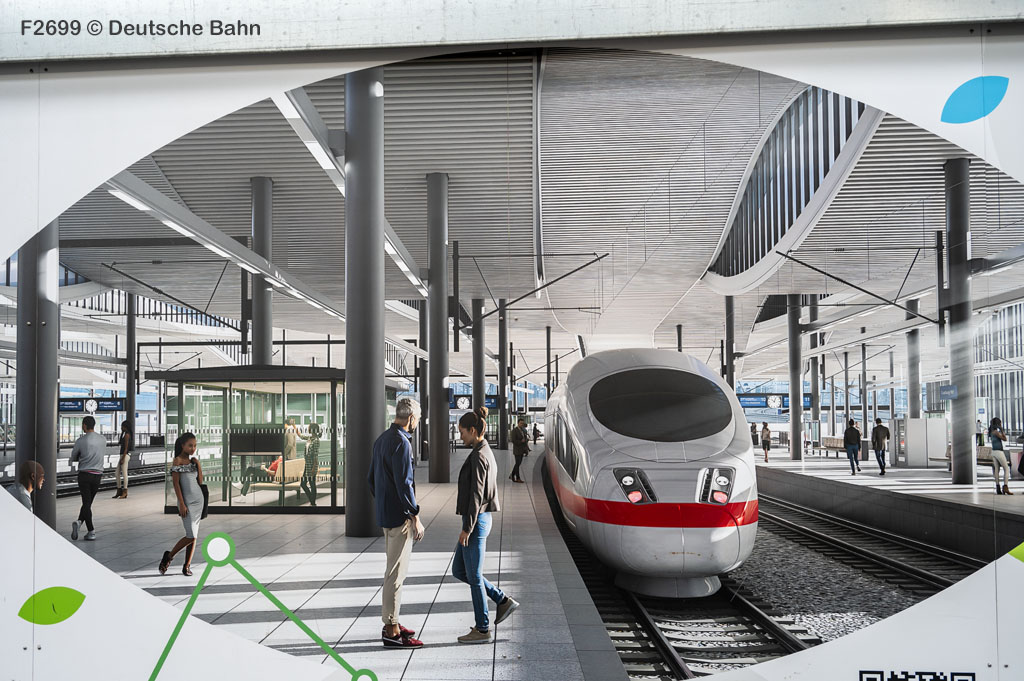

Hier Teil 5: Abriß und Neubau von Bahnsteig 5/6 und 8/9

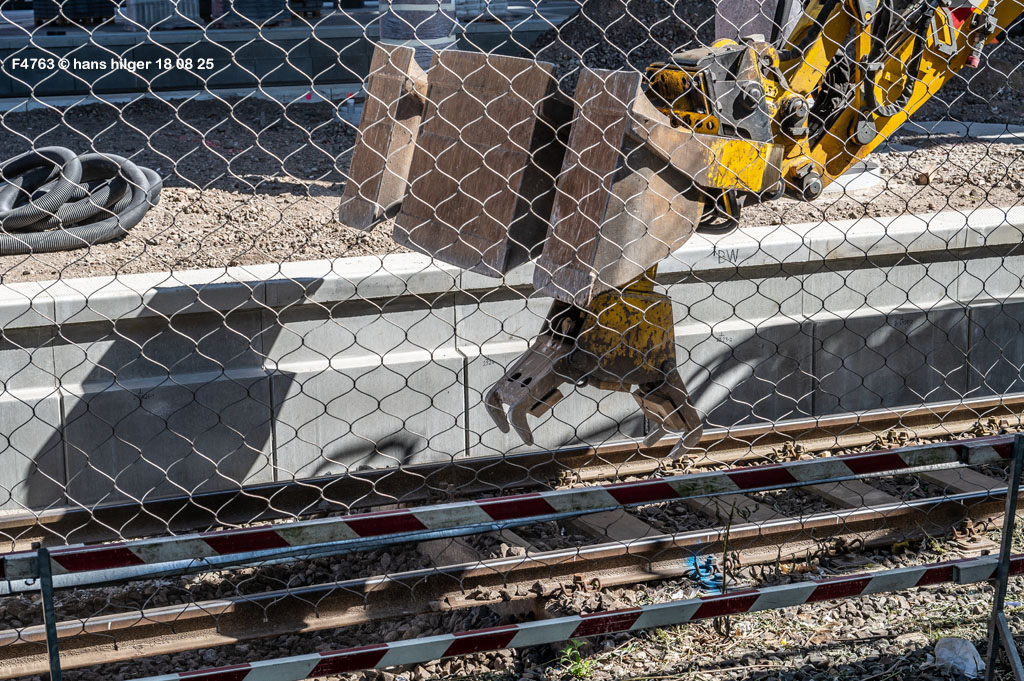

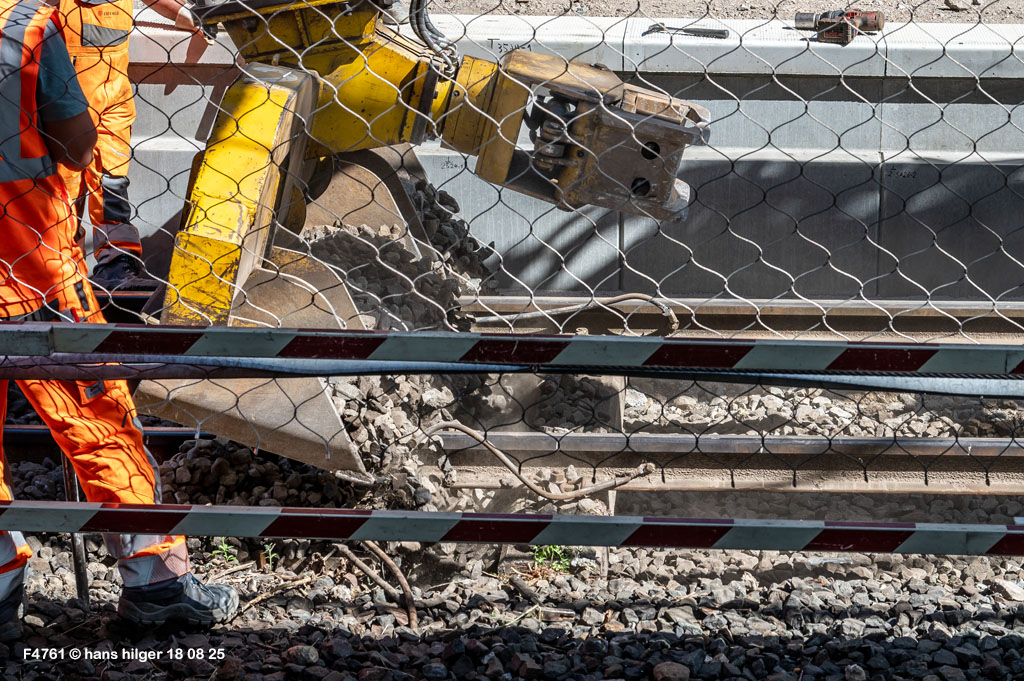

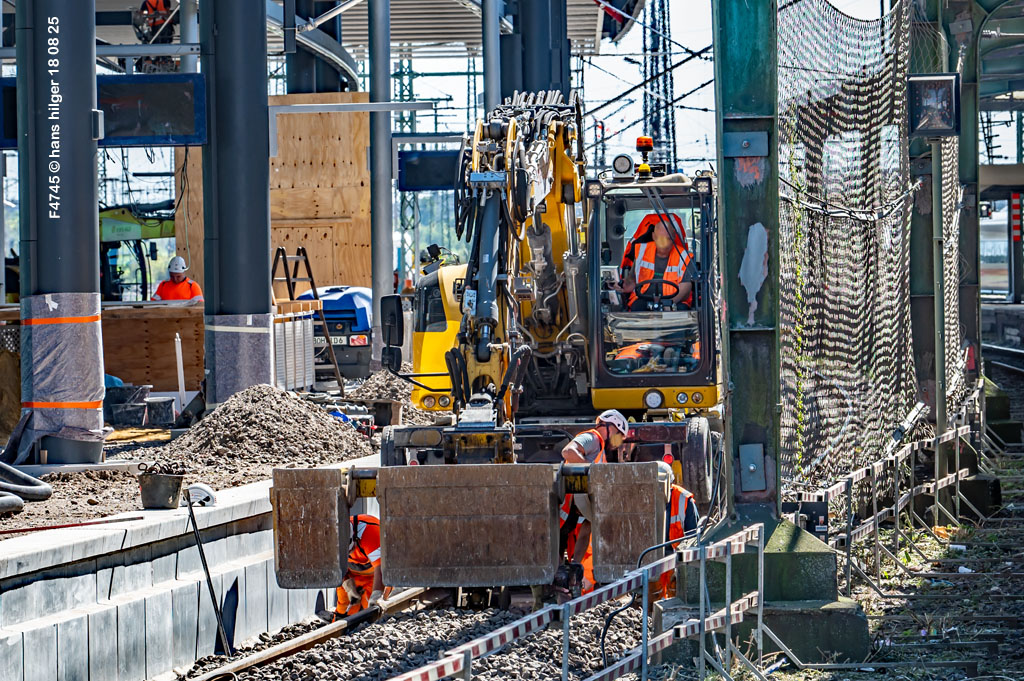

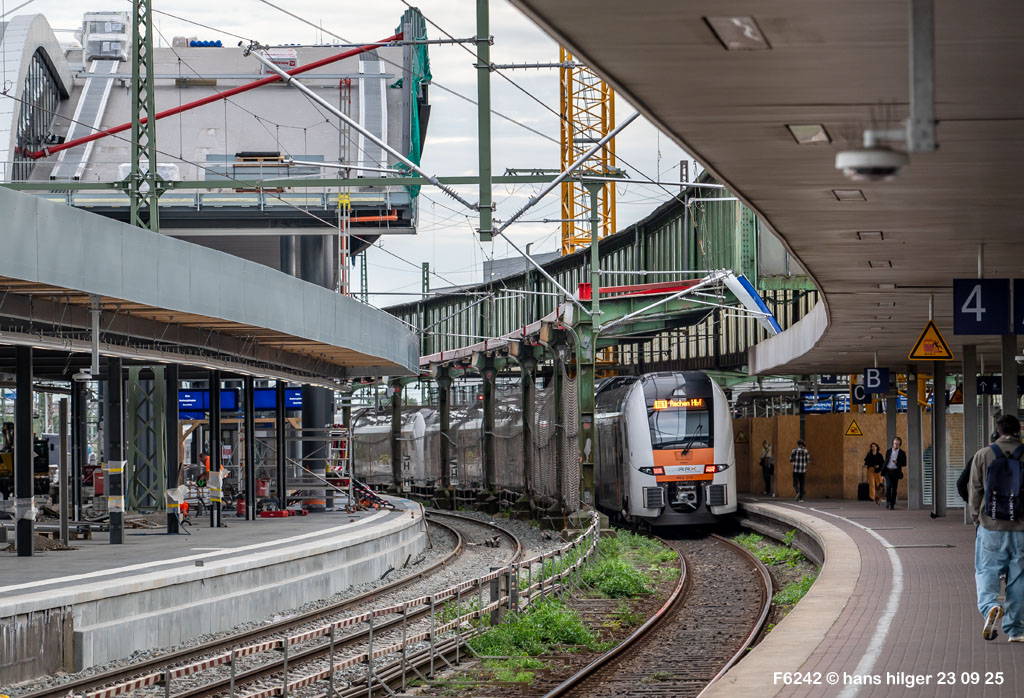

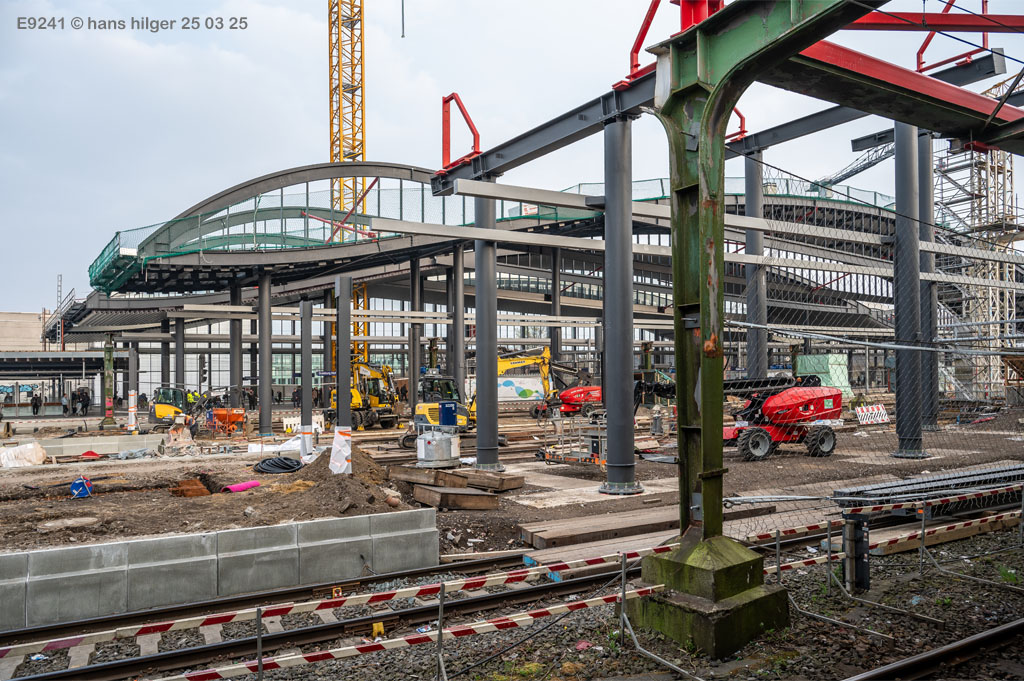

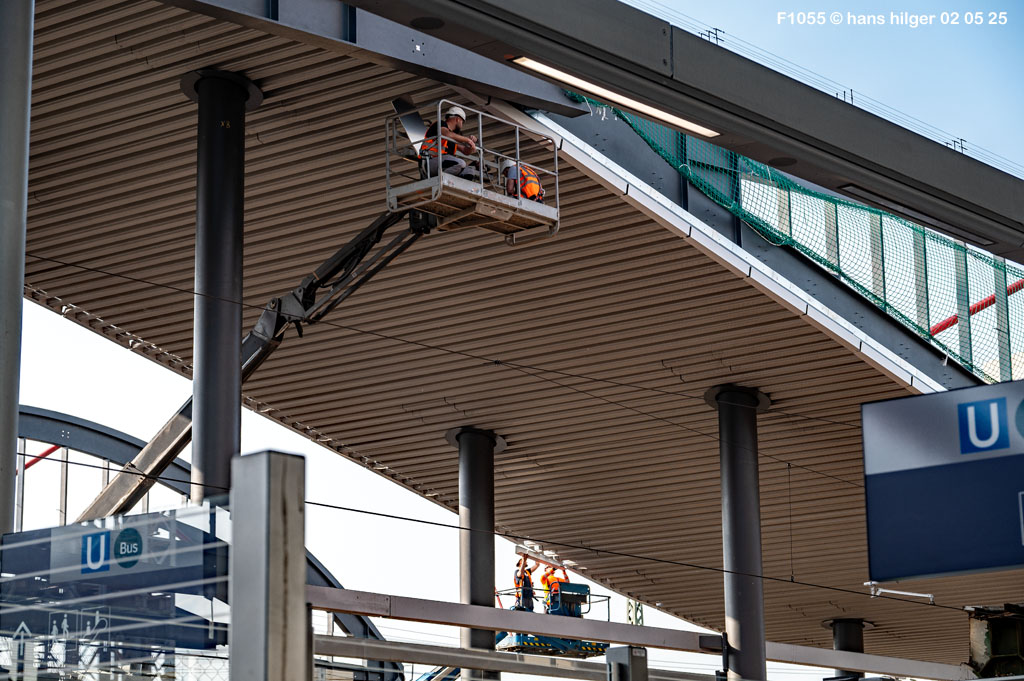

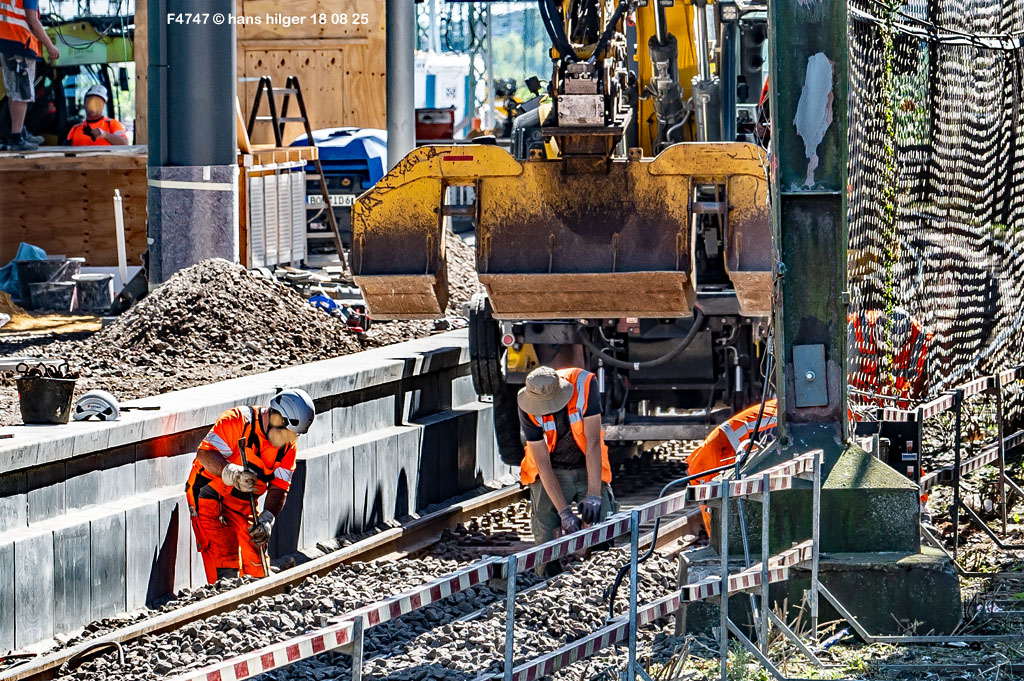

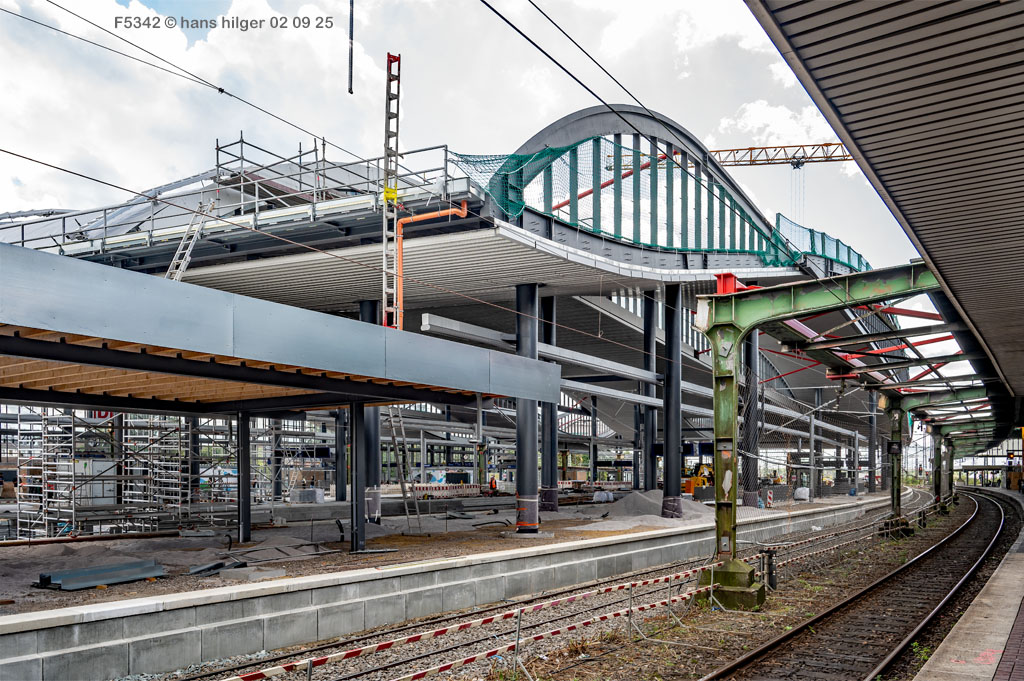

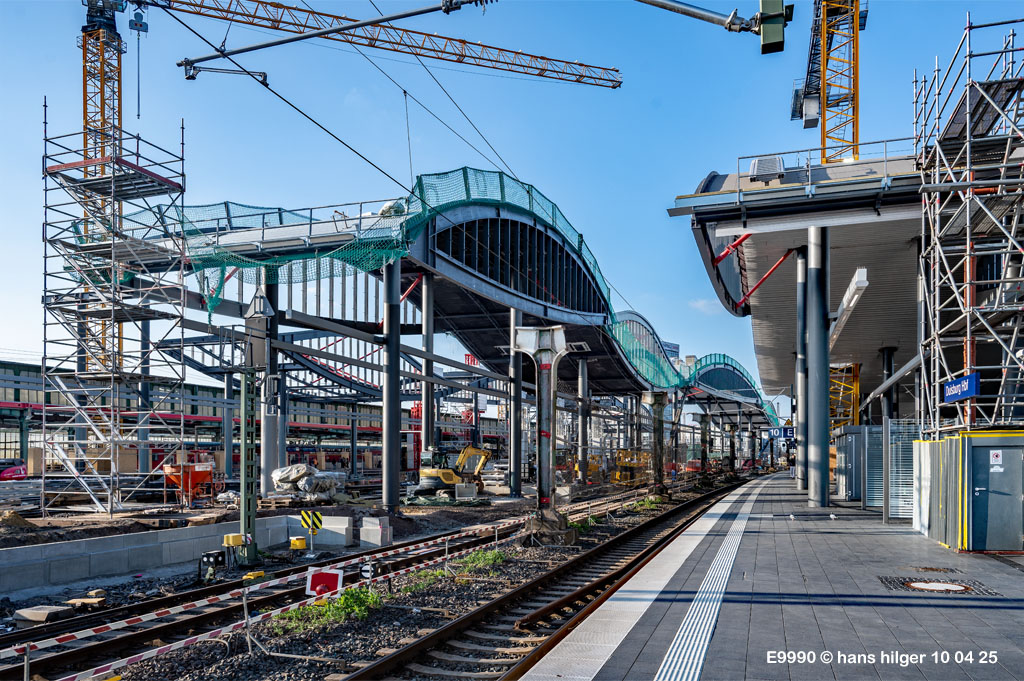

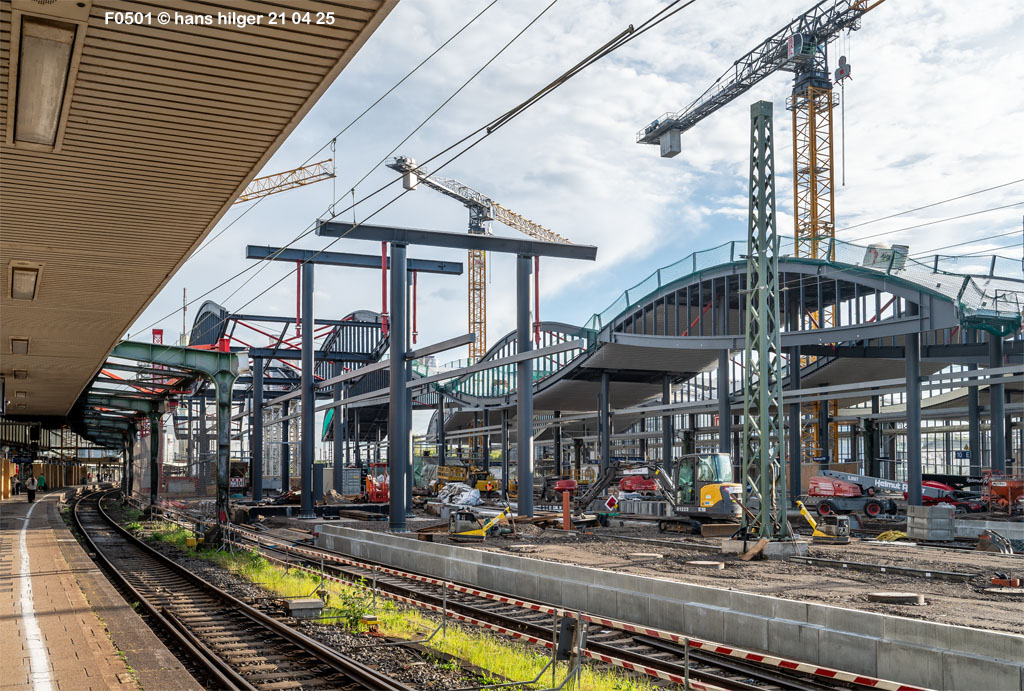

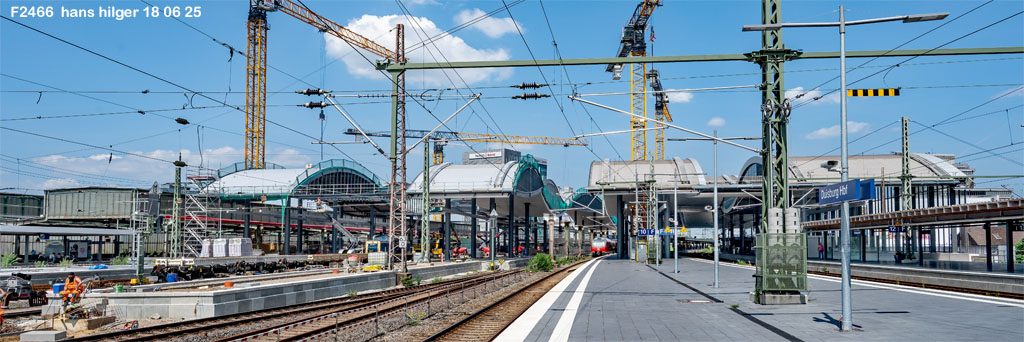

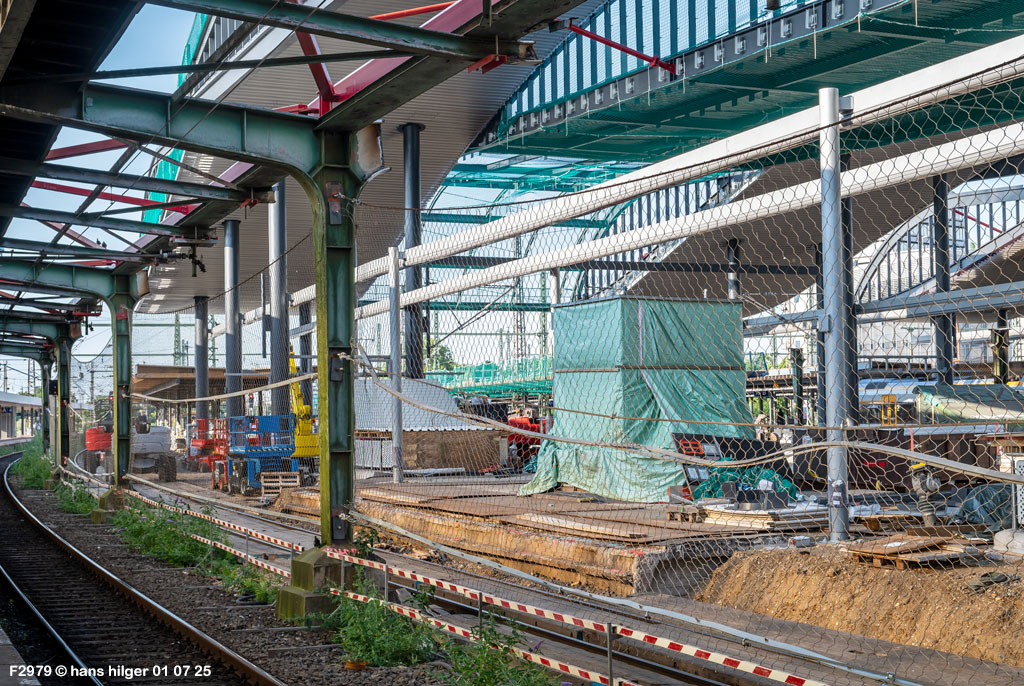

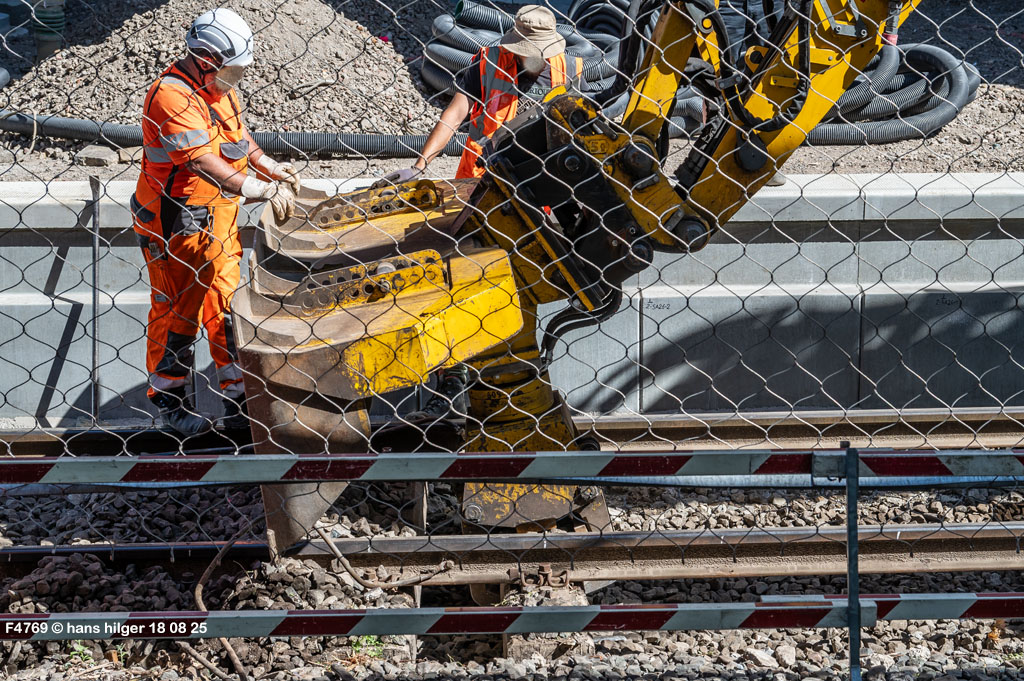

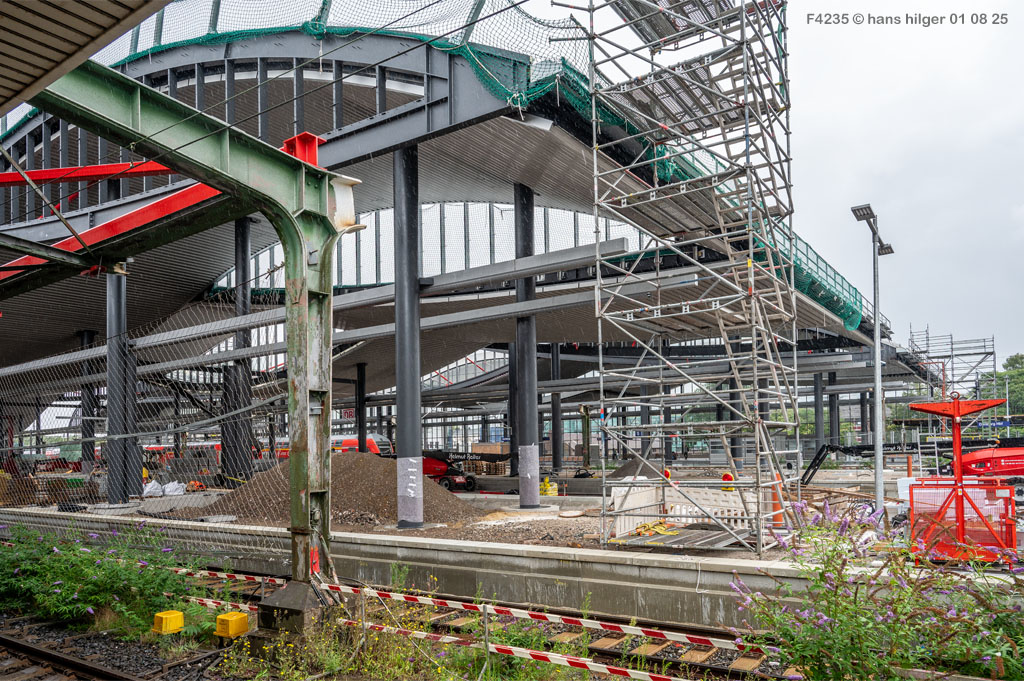

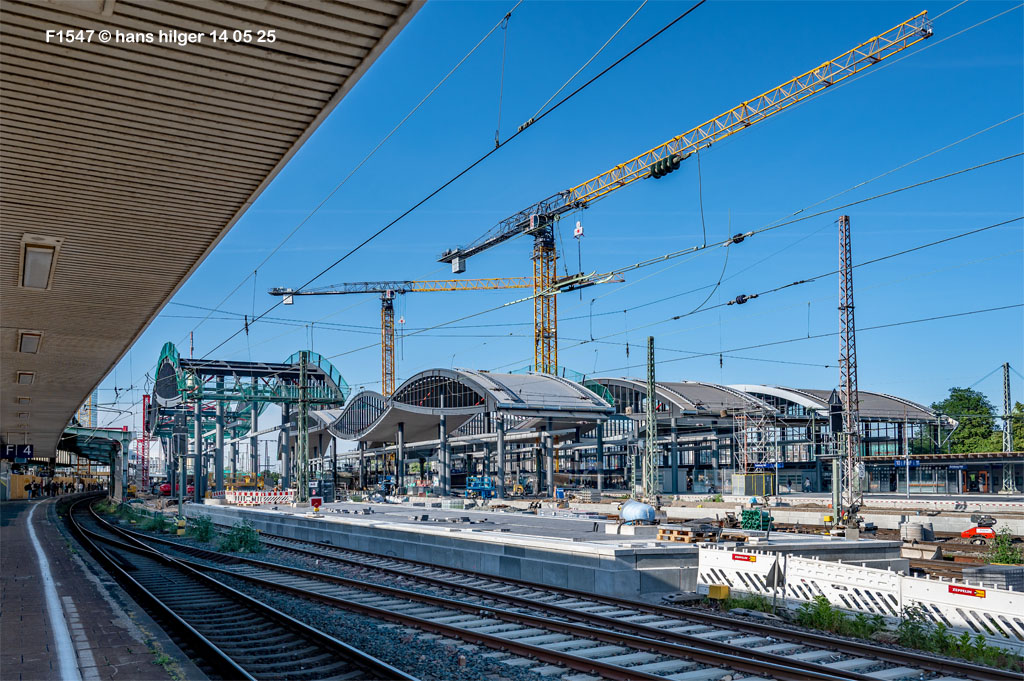

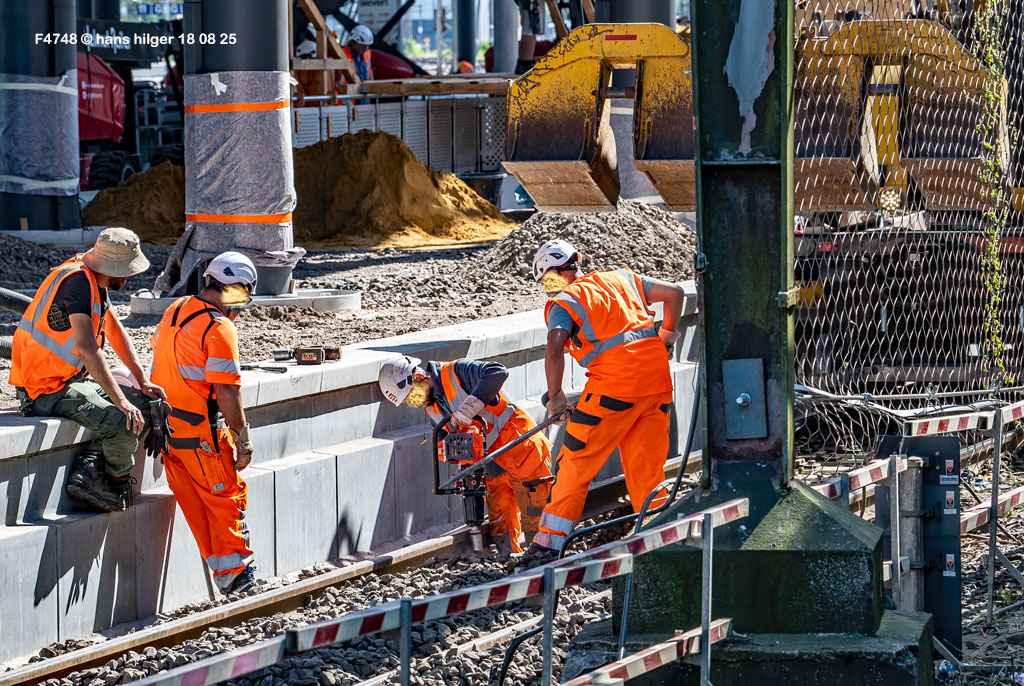

Tatsächlich wird nun an zwei Bahnsteigen gleichzeitig gearbeitet: 5/6 und 8/9 sind dauerhaft gesperrt, und mit ihnen auch das dazwischen liegende bahnsteiglose Gleis 7. Beide Bahnsteige werden abgeräumt und vorbereitet für neue Fundamente, am 15. November 24 (ab Bild 127) wurde mit dem Abriß des alten Bahnsteigdaches 8/9 begonnen, der am 17. Januar 25 (ab Bild 199) weitgehend abgeschlossen wurde durch die Entfernung des letzten Dachfeldes, am 20.01.25 begann der Rohbau des neuen Bahnsteigdaches mit dem Aufstellen der Pfeiler (ab Bild 210), nun geht es mit großen Schritten weiter
Anmerkung: Die hier wiedergegebenen Beschreibungen von Bauumständen entsprechen meinen Sichtungen und Recherchen, erheben aber keinen Anspruch auf Richtigkeit und Sachkenntnis! Wer es besser weiß, ist gerne eingeladen zu korrigieren
_ _ _
Hinweis: In dieser Galerieseite werden die neuen Bilder im Regelfall OBEN hinzugefügt!
*

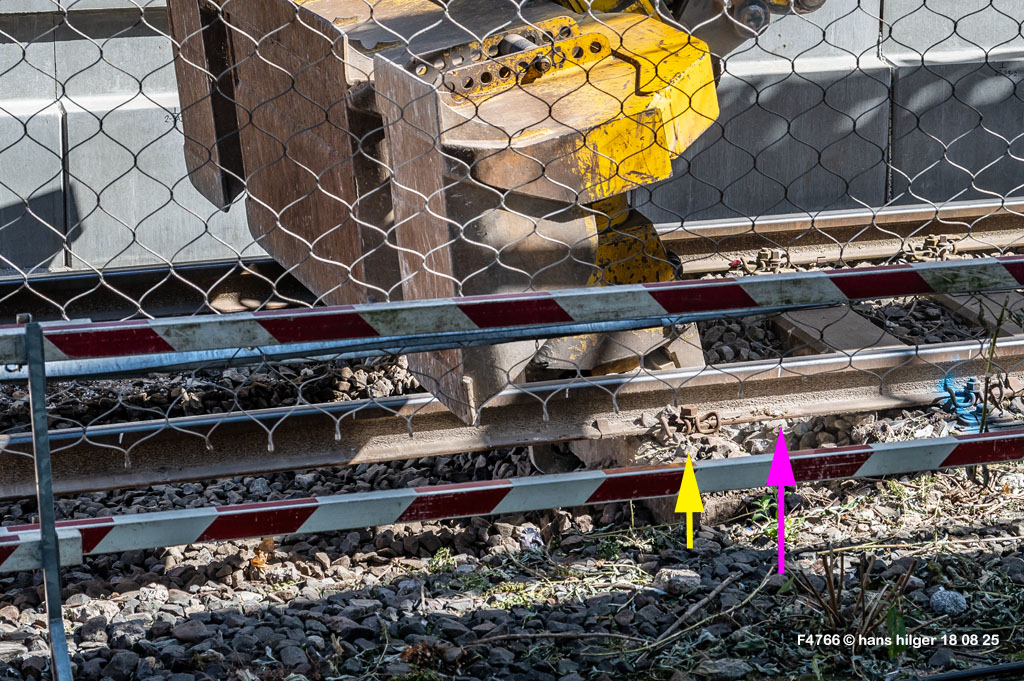

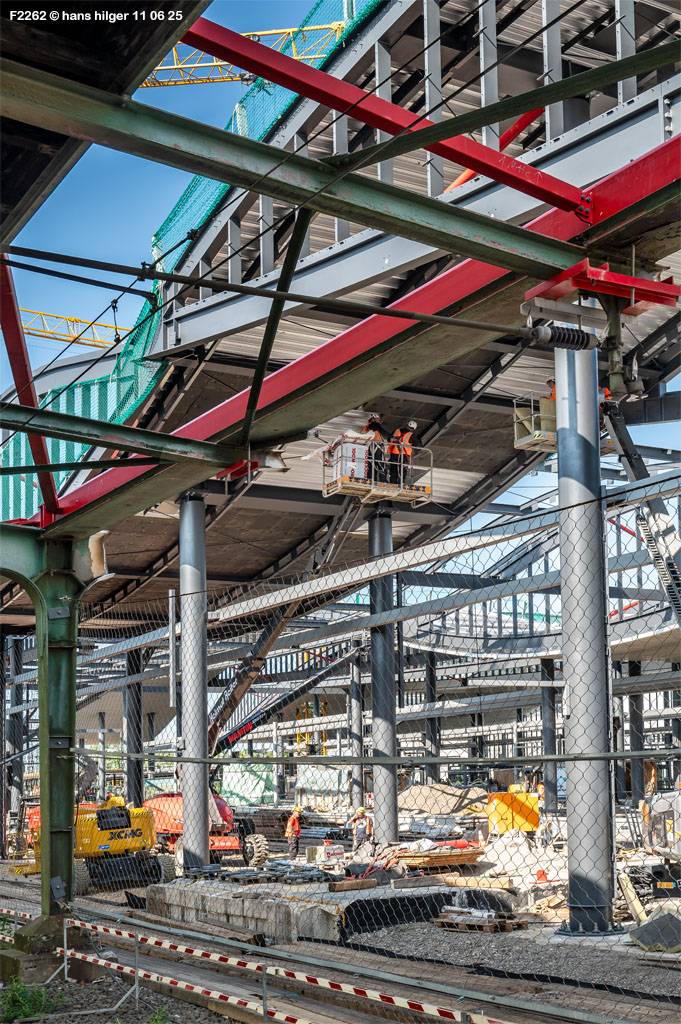

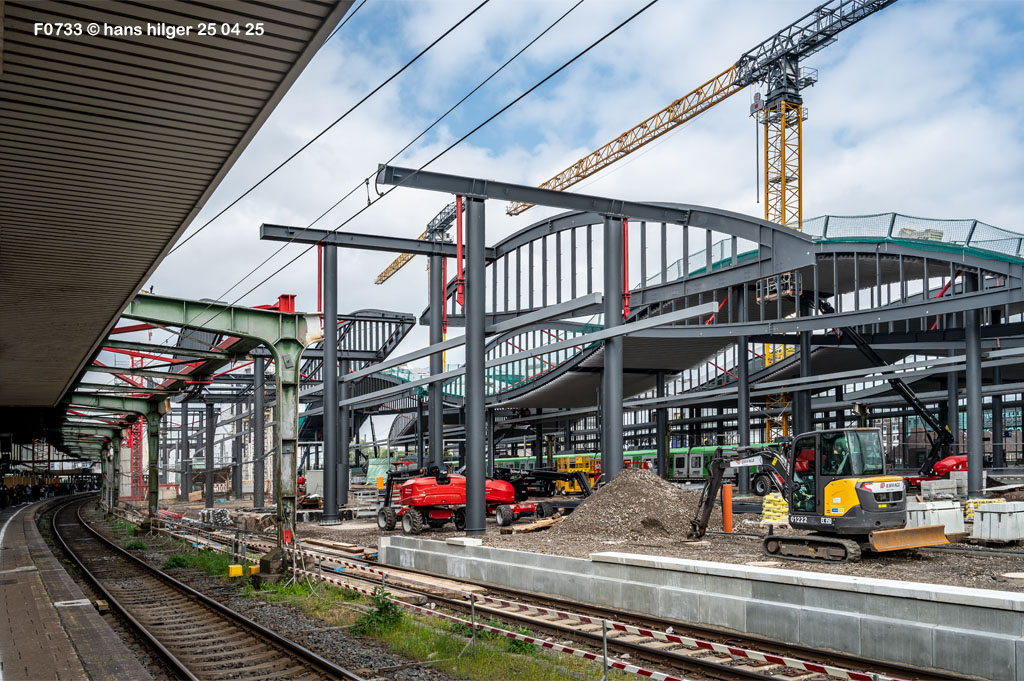

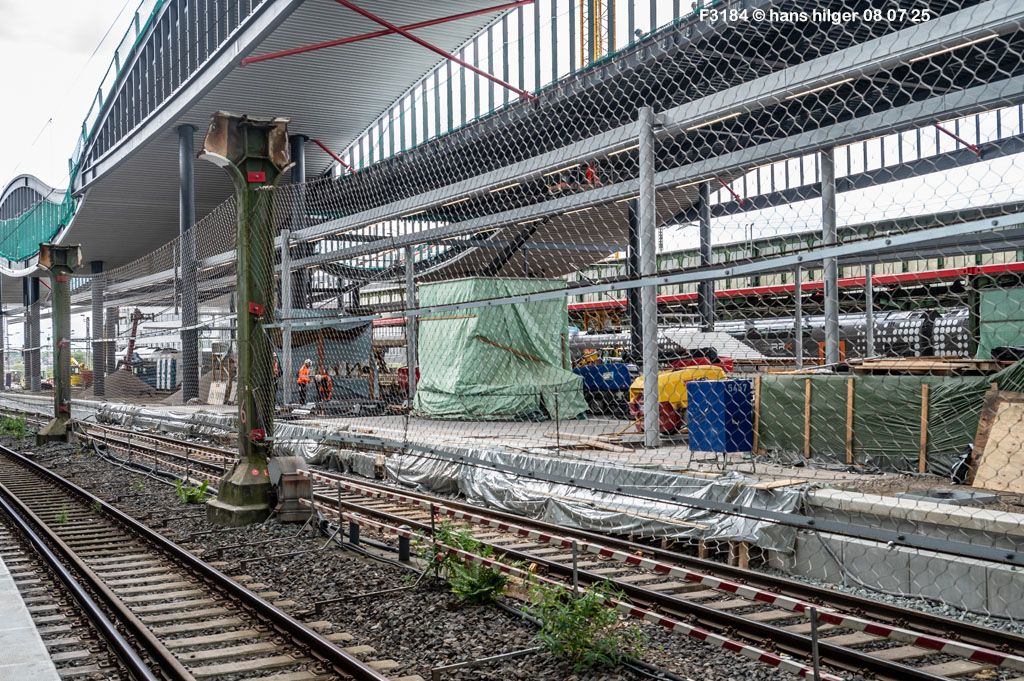

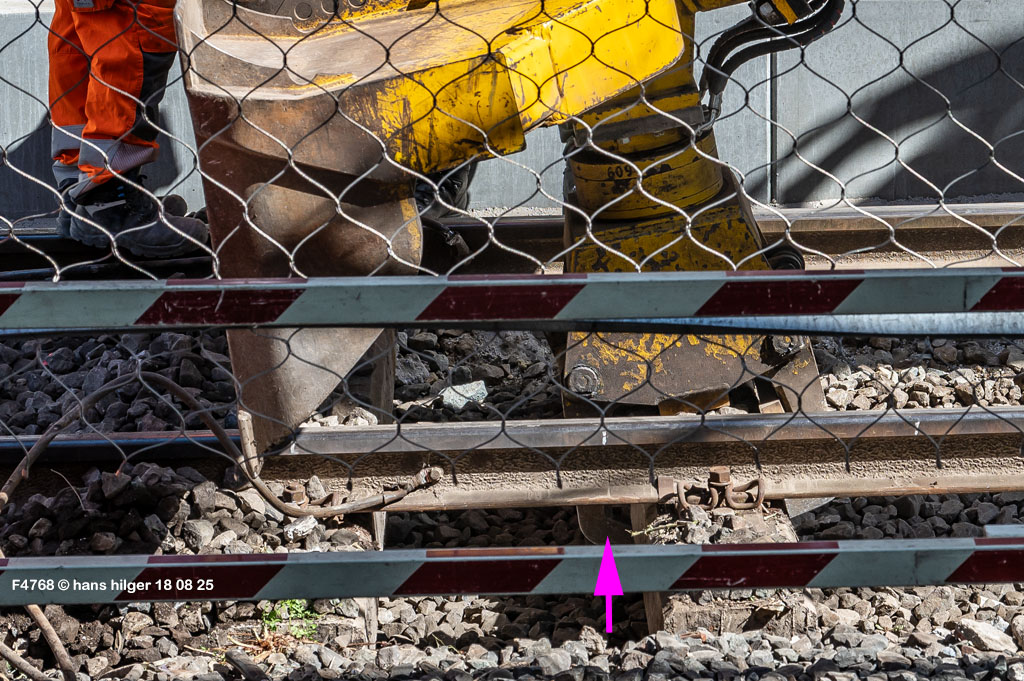

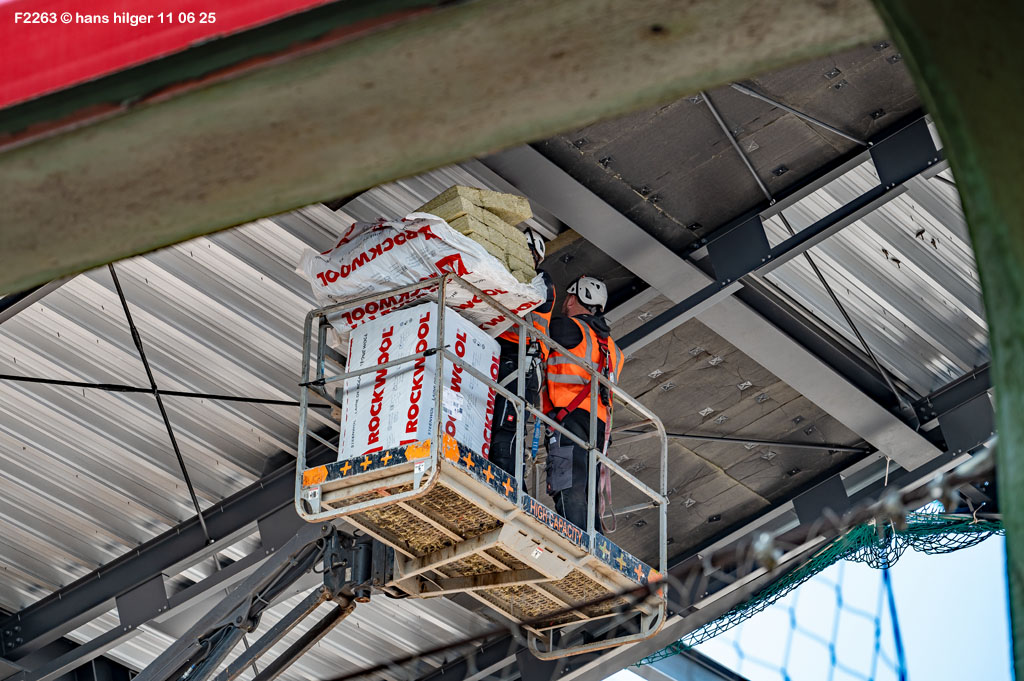

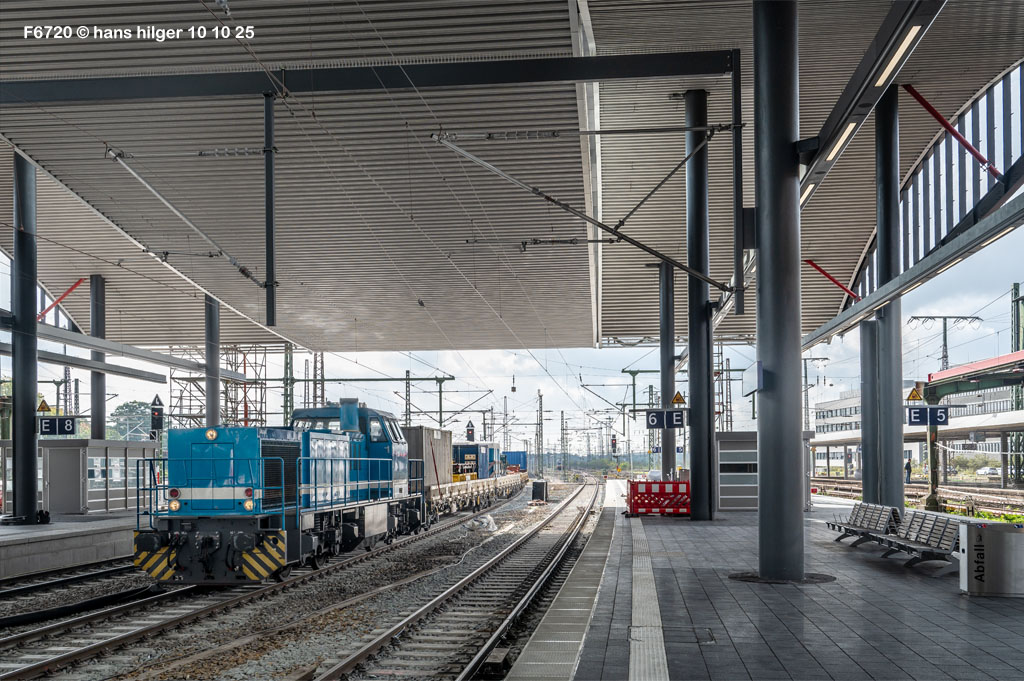

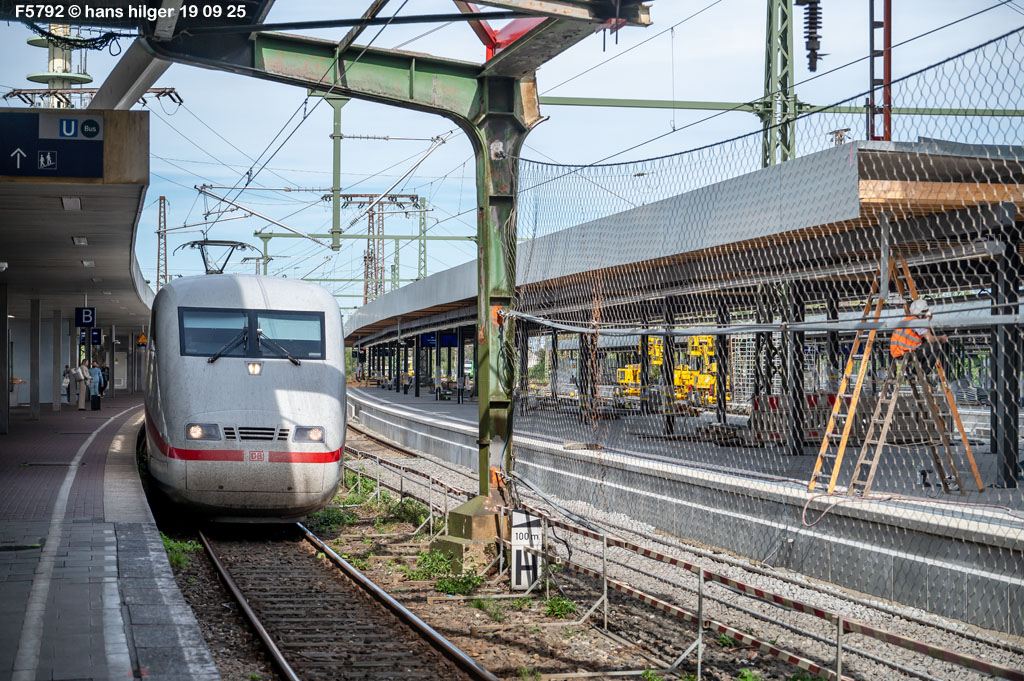

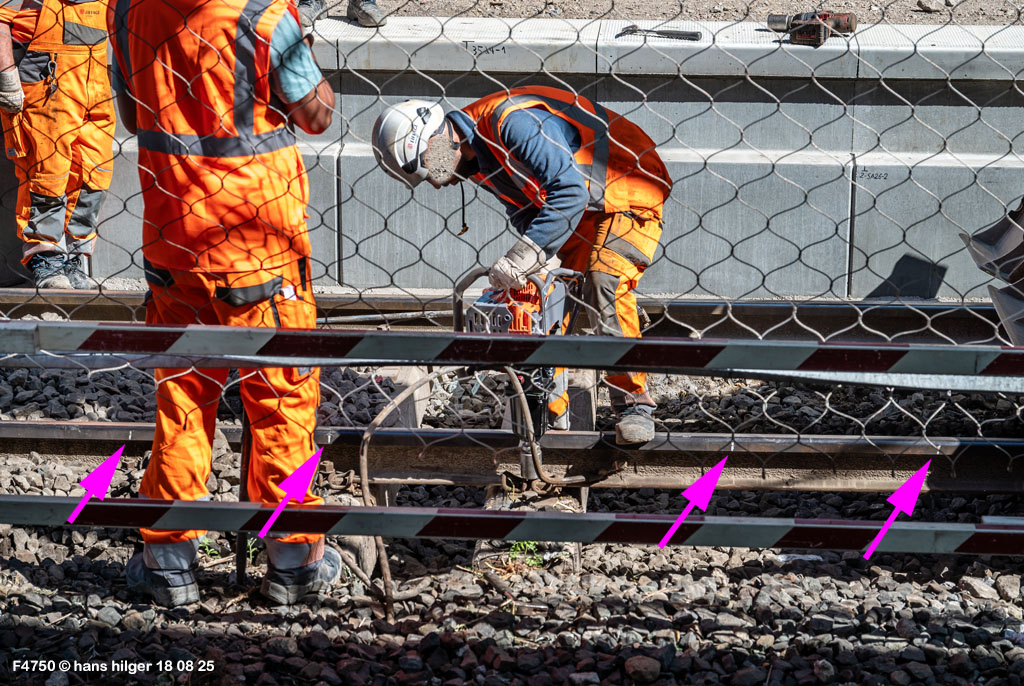

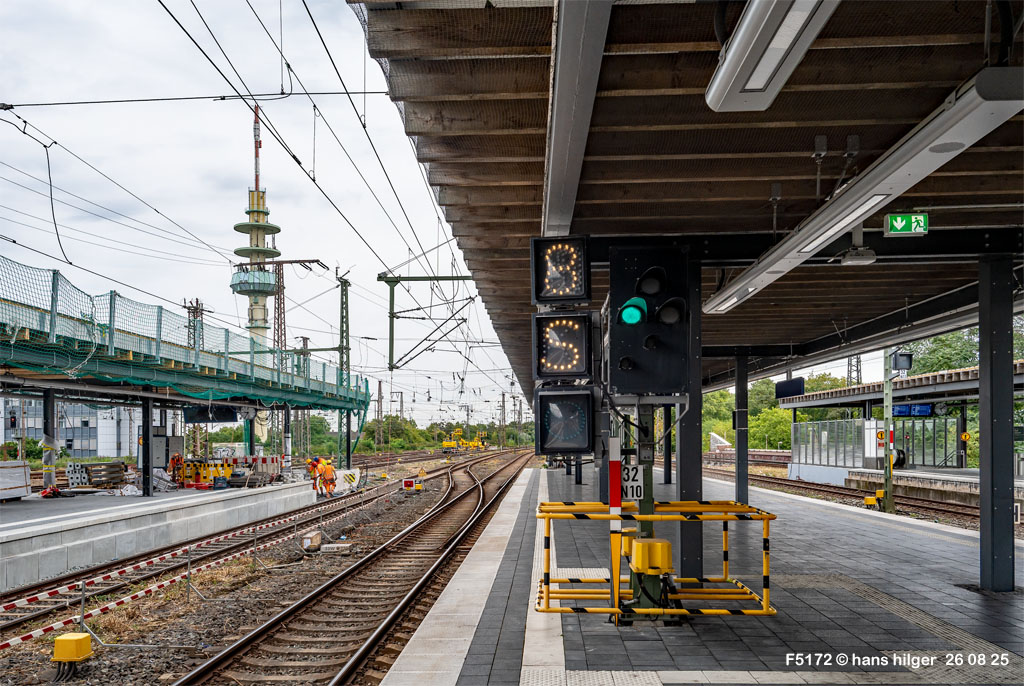

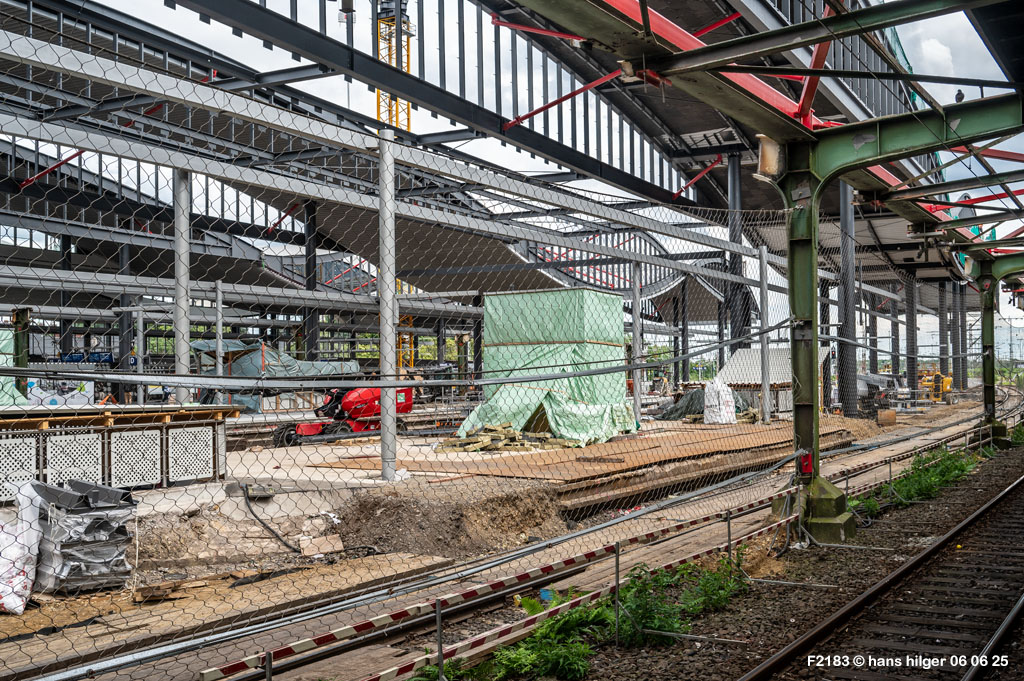

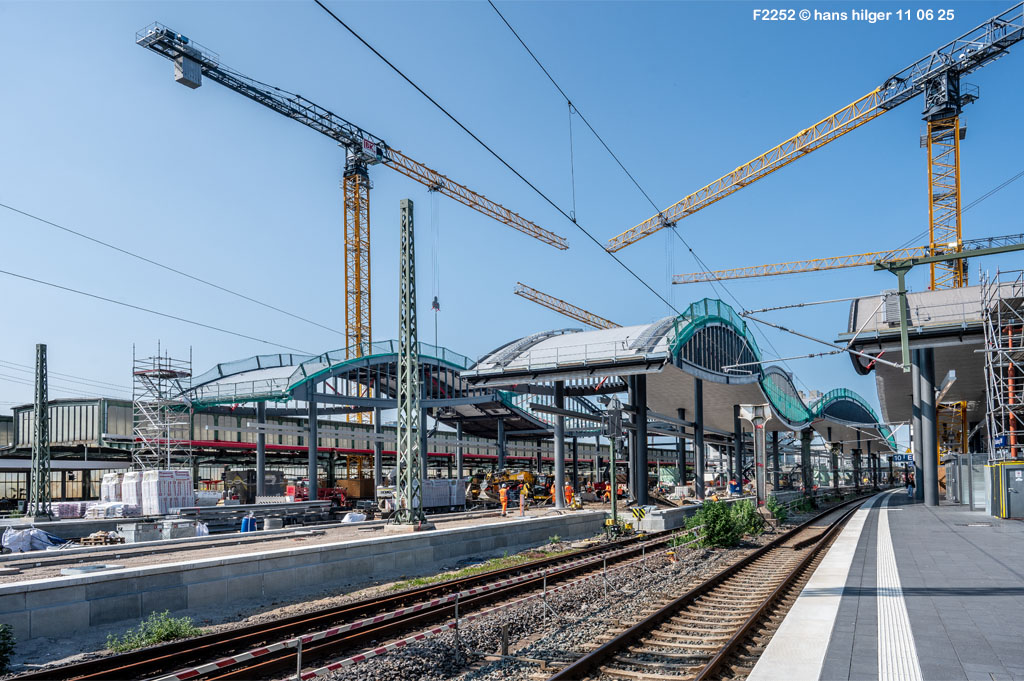

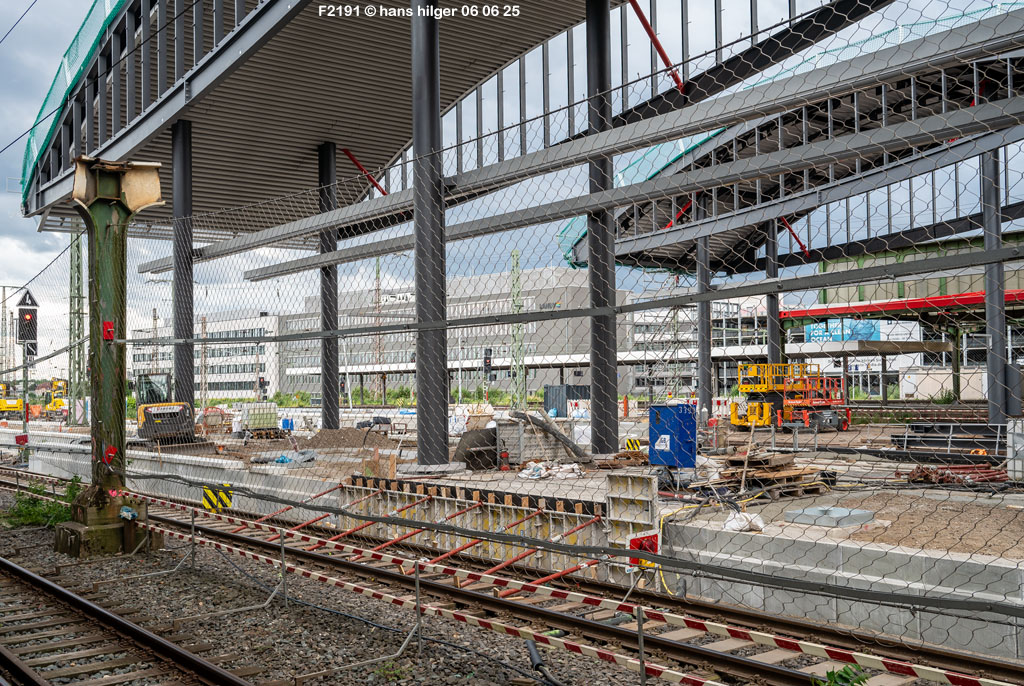

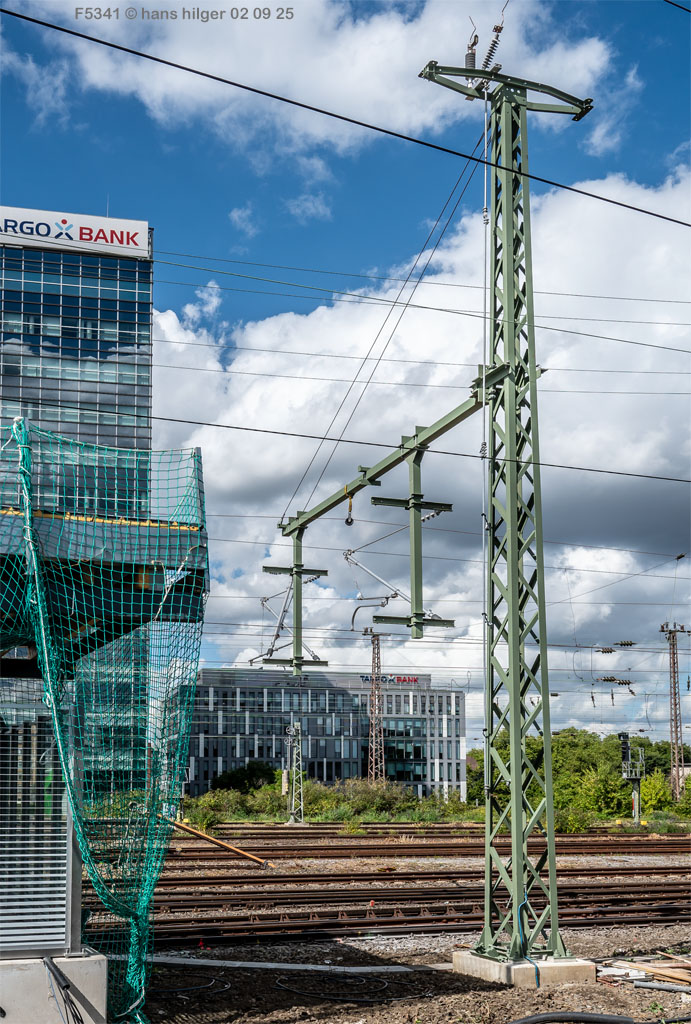

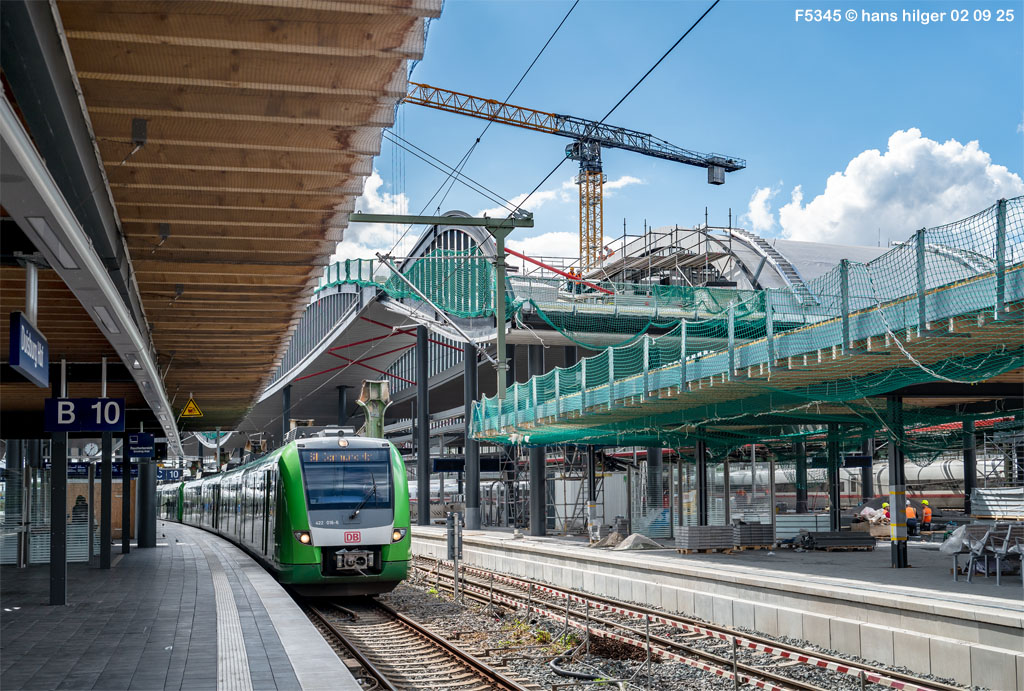

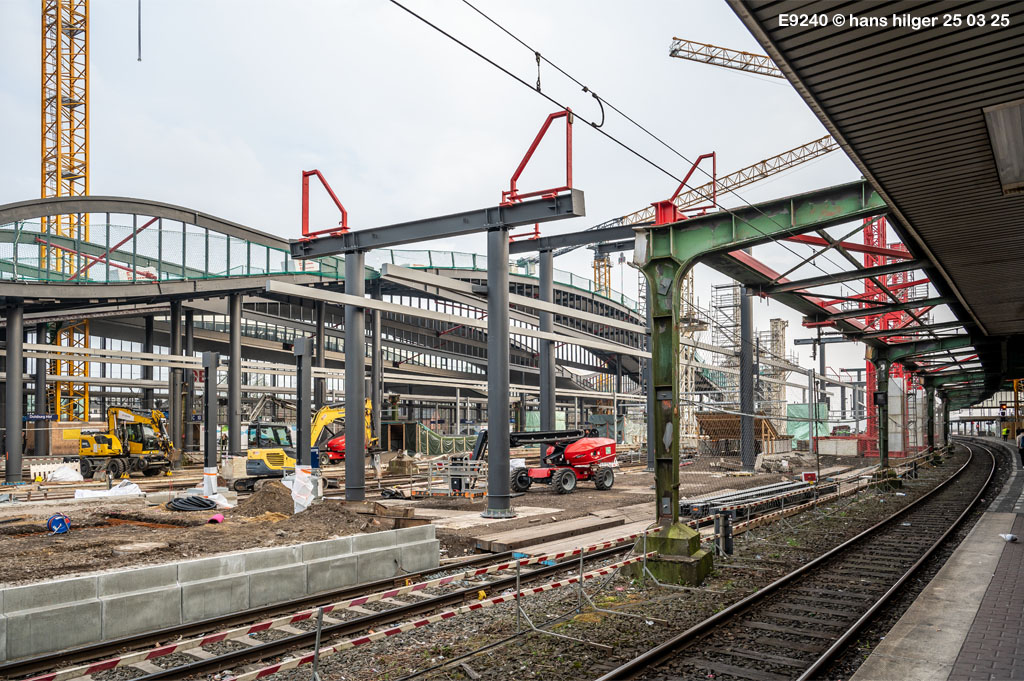

Update 03 02 25

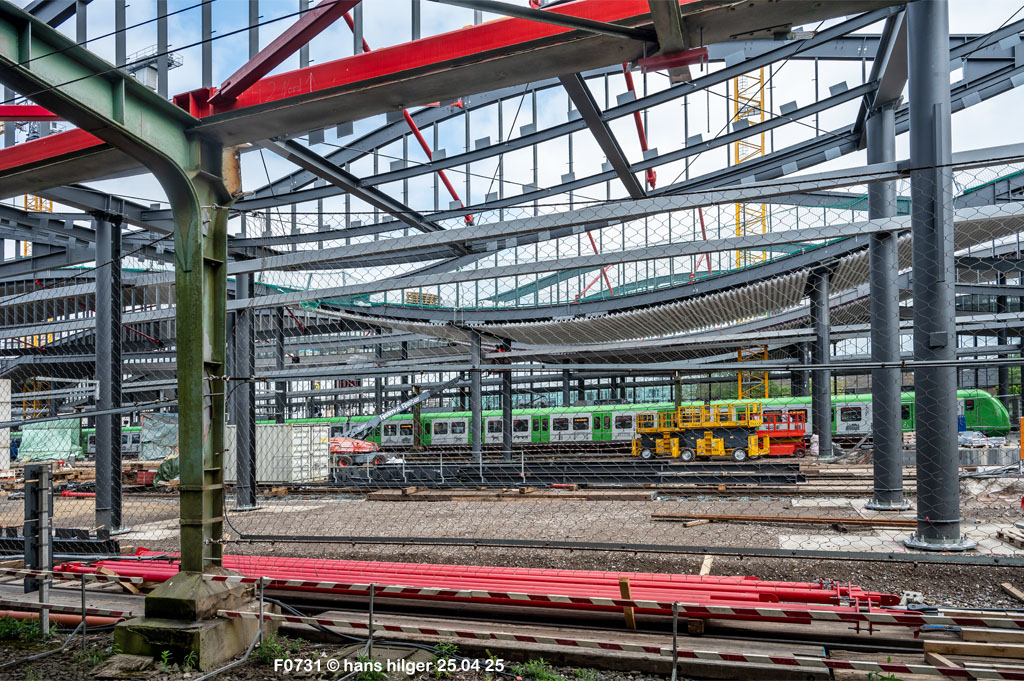

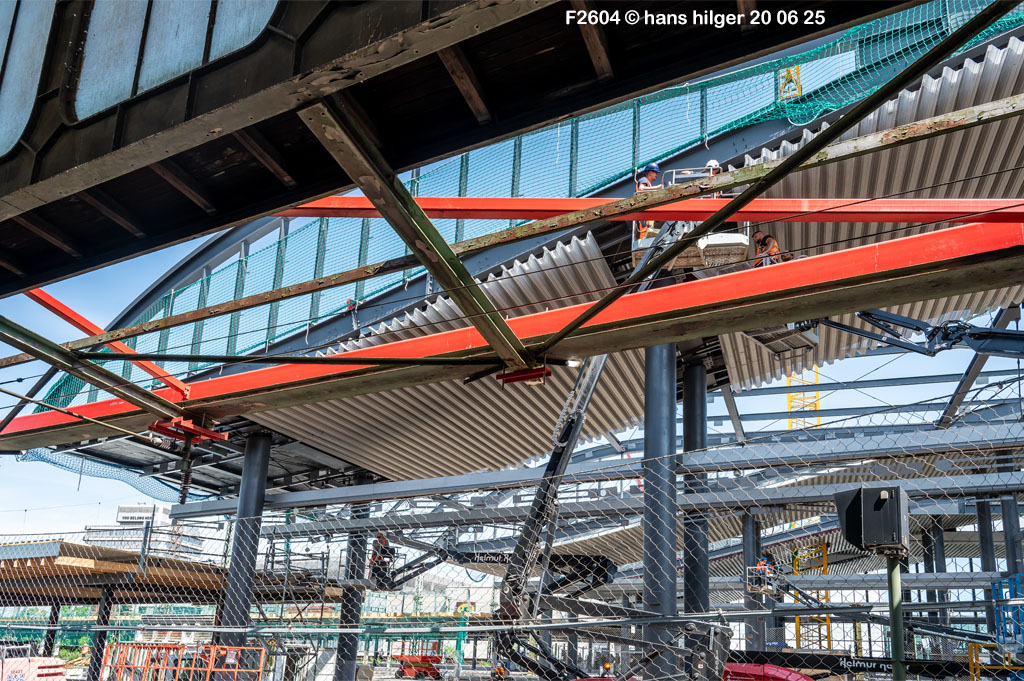

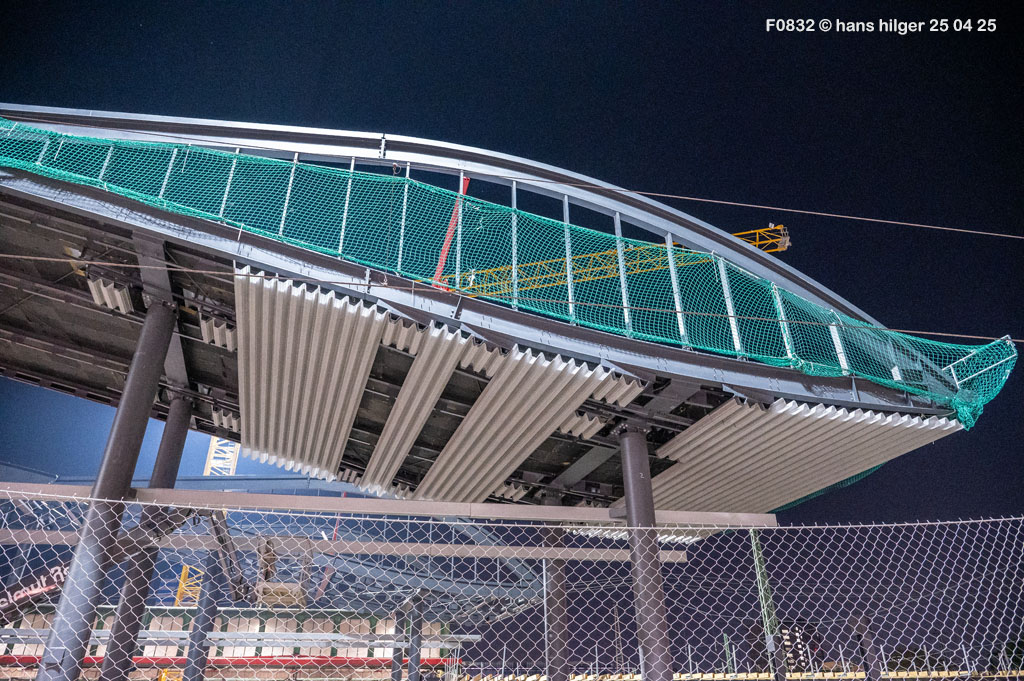

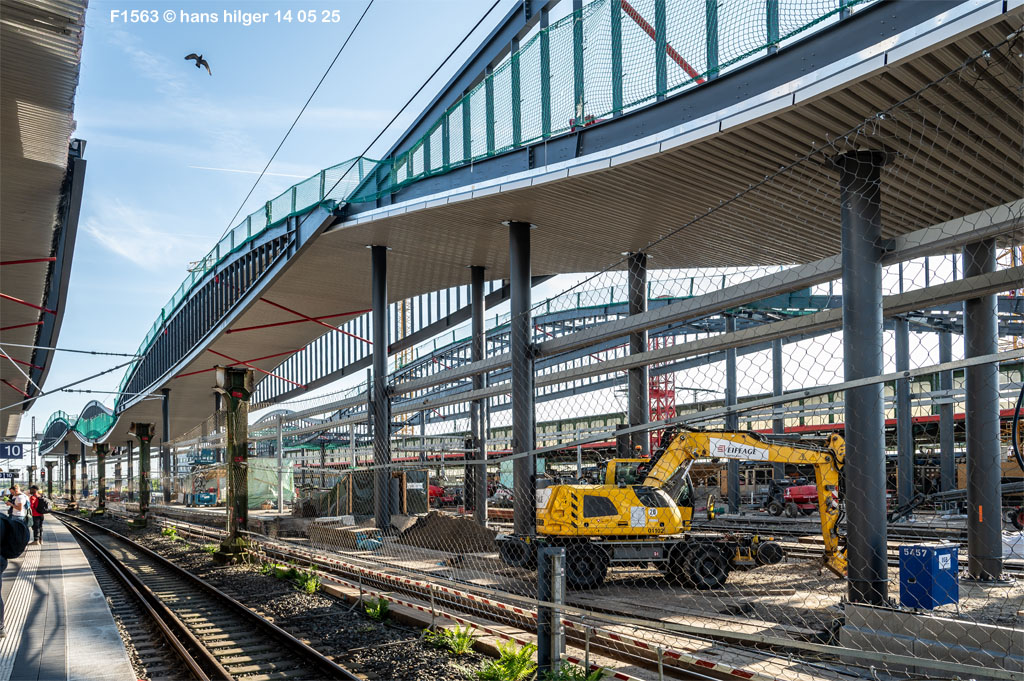

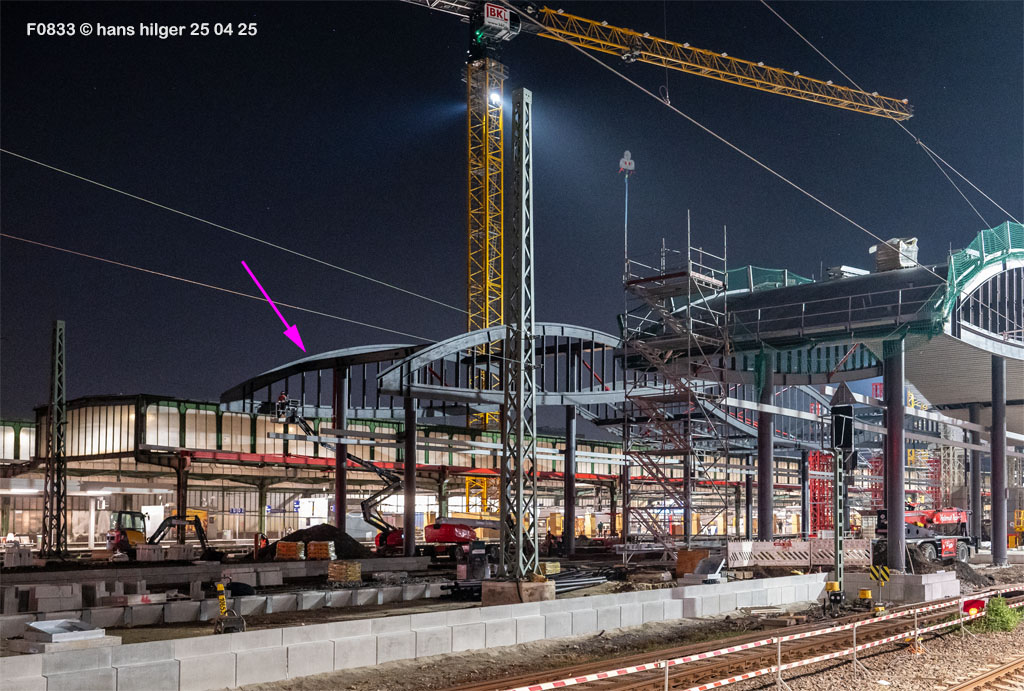

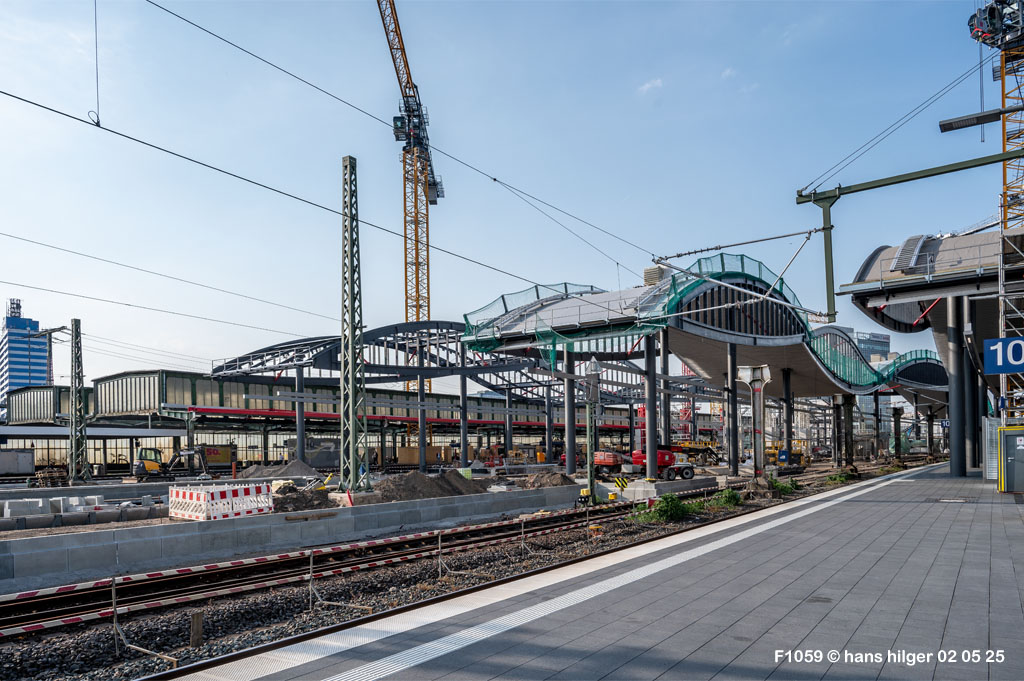

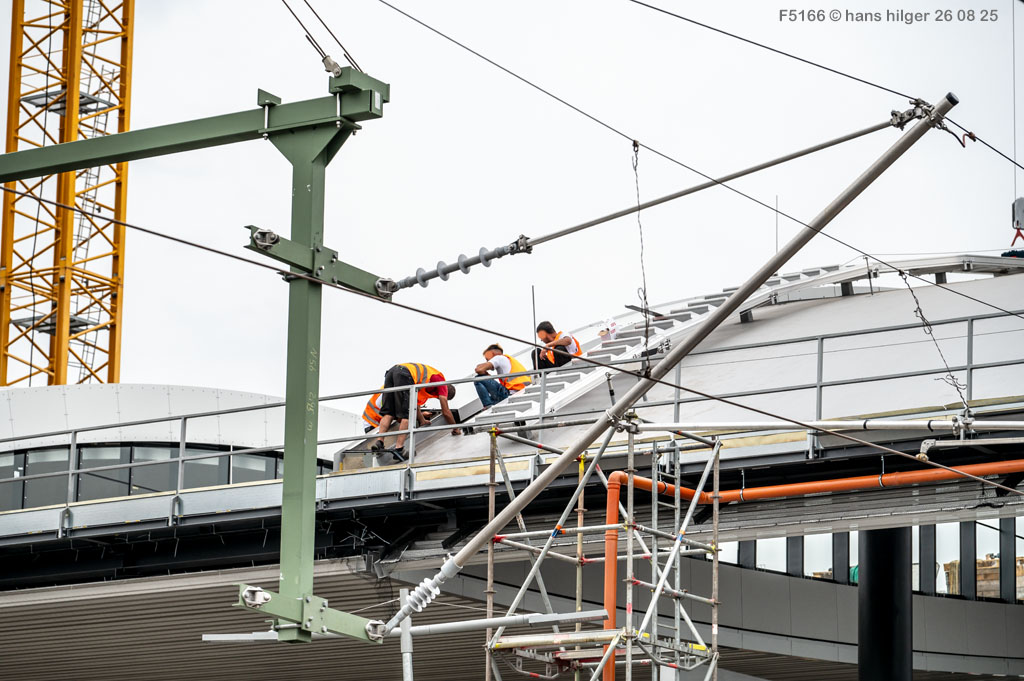

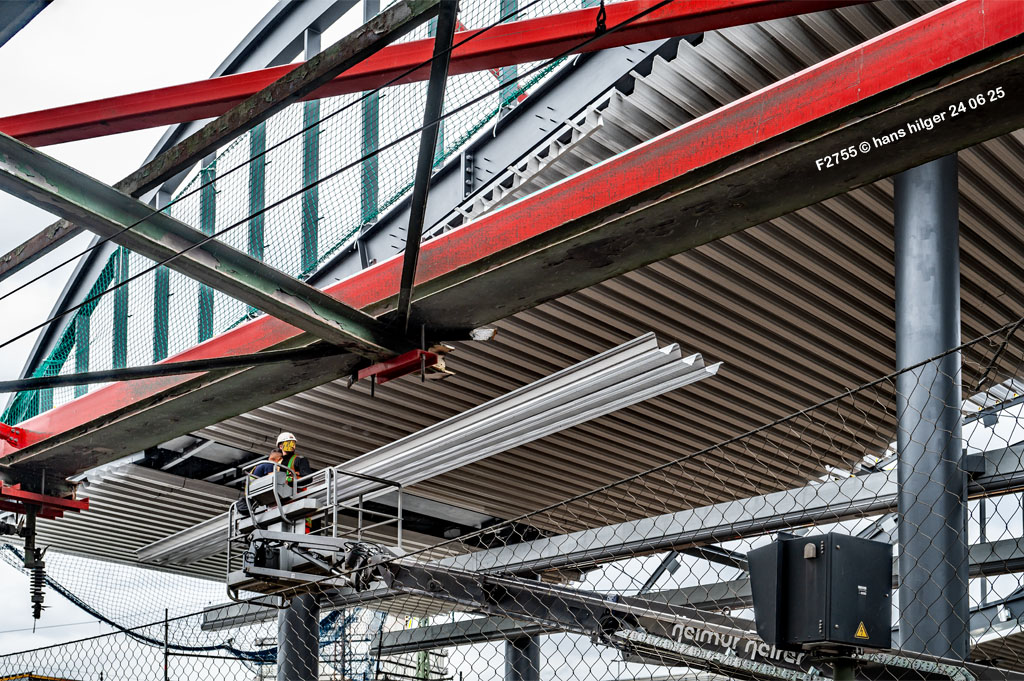

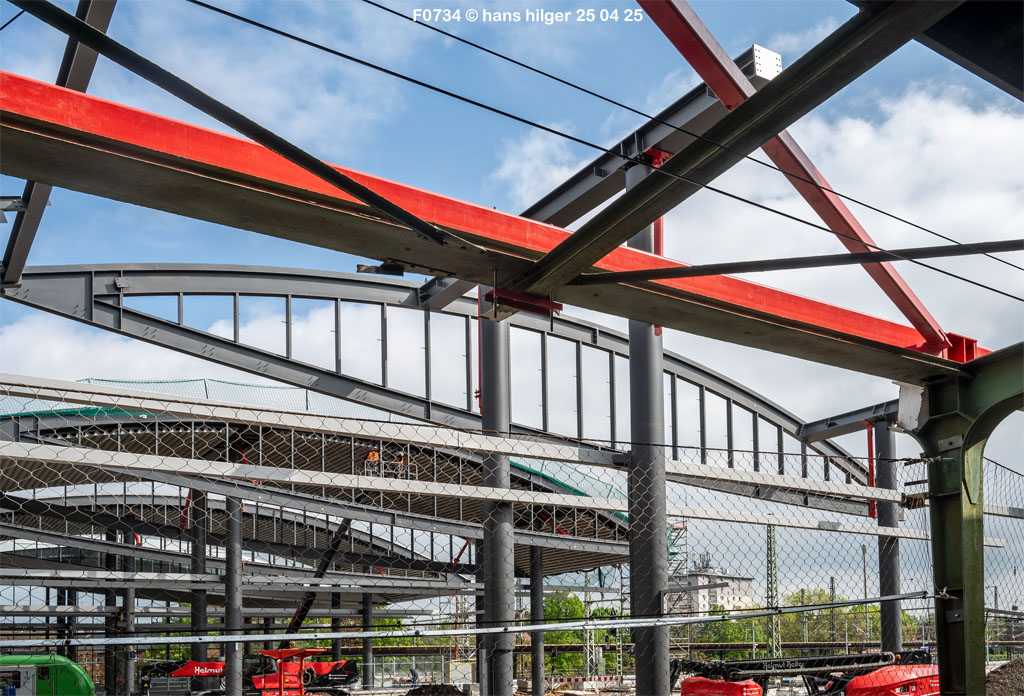

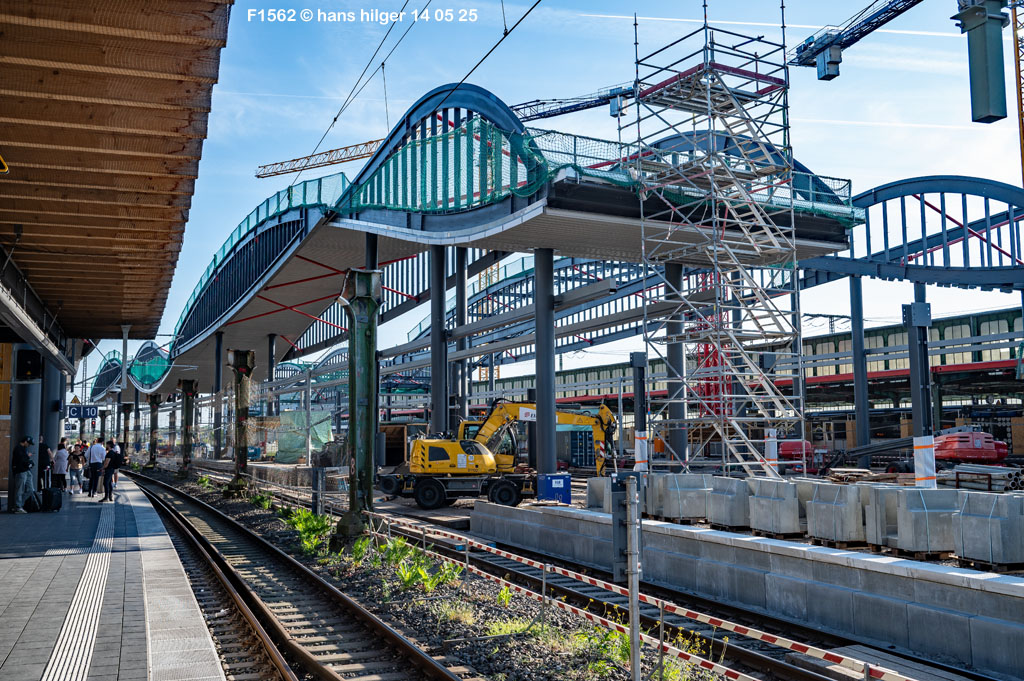

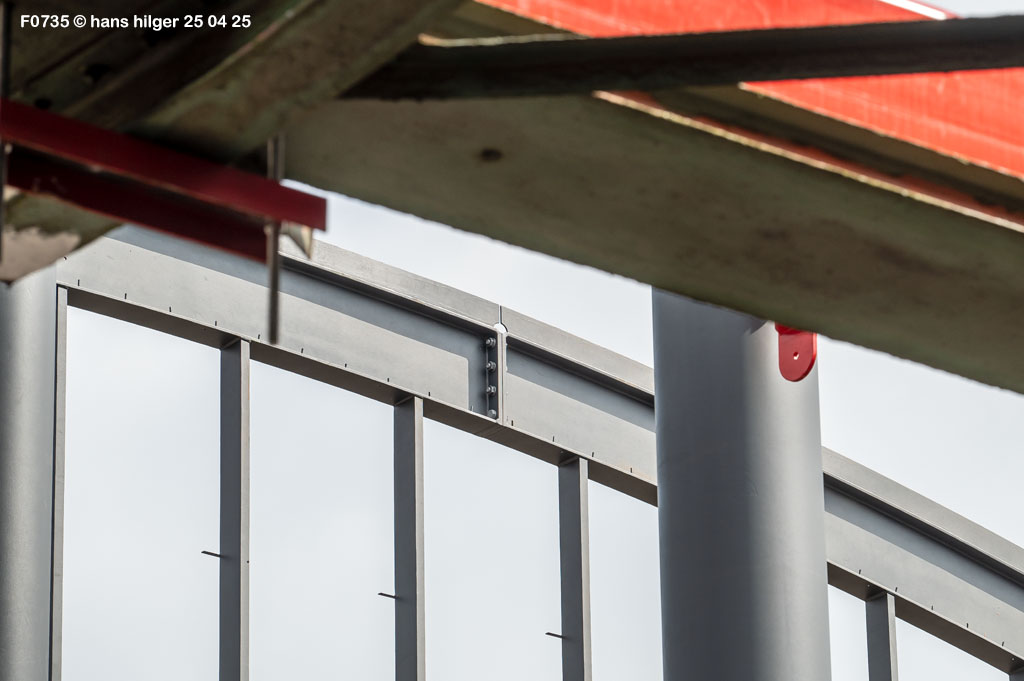

<228> Am 30. Januar 25 hängt der ein neuer Bogen an Bahnsteig 8/9, der nächste liegt am Boden bereits bereit, aber . . .<227> Aber bei den großen (mittleren) Bögen muß ein sehr viel höherer Aufwand getrieben werden als für die kleineren Bögen. Gerade wird links Mitte der Bogten eingesetzt und verschraubt, er hängt noch am Kran<226> Hier erkennen wir, daß der im Vor-Bild gerade montierte Bogen nur der HALBE Mittelbogen ist und daß die andere Hälfte noch fehlt<225> Die anderen bereits montierten Bögen machen sich gut im Gegenlicht der Februarsonne . . . (Februarsonne? Siehe „Klimawandel“)
*
Update 25 01 25

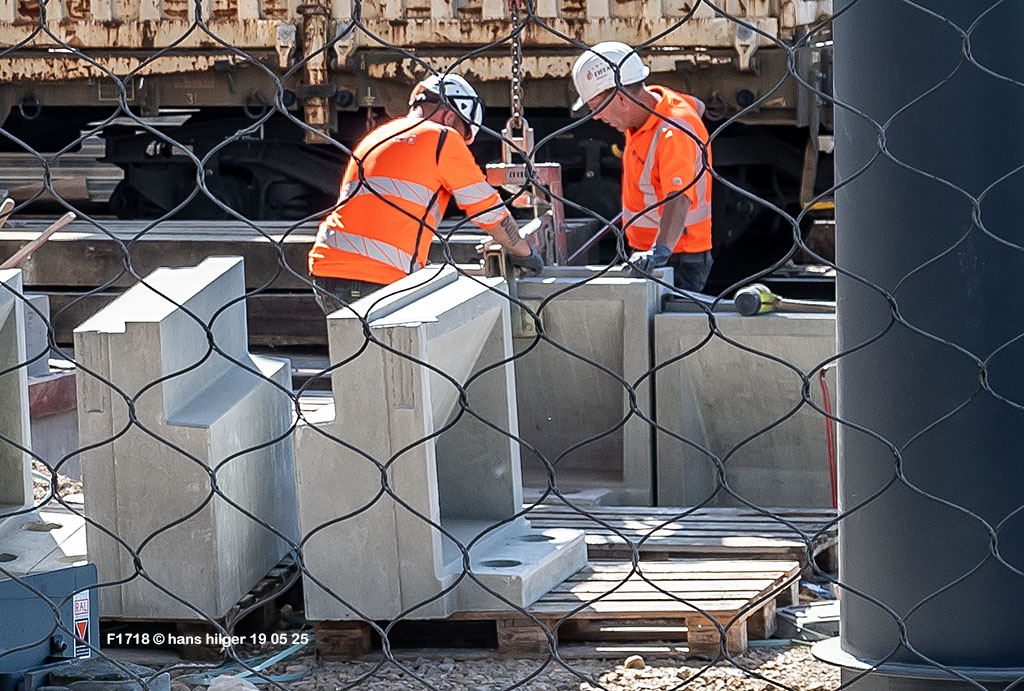

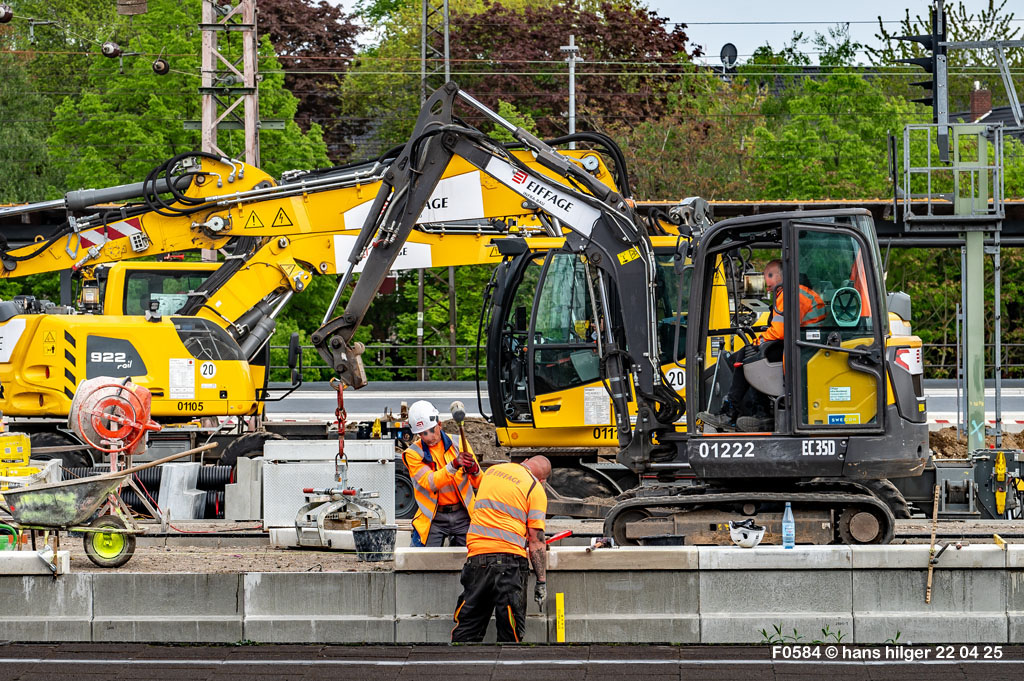

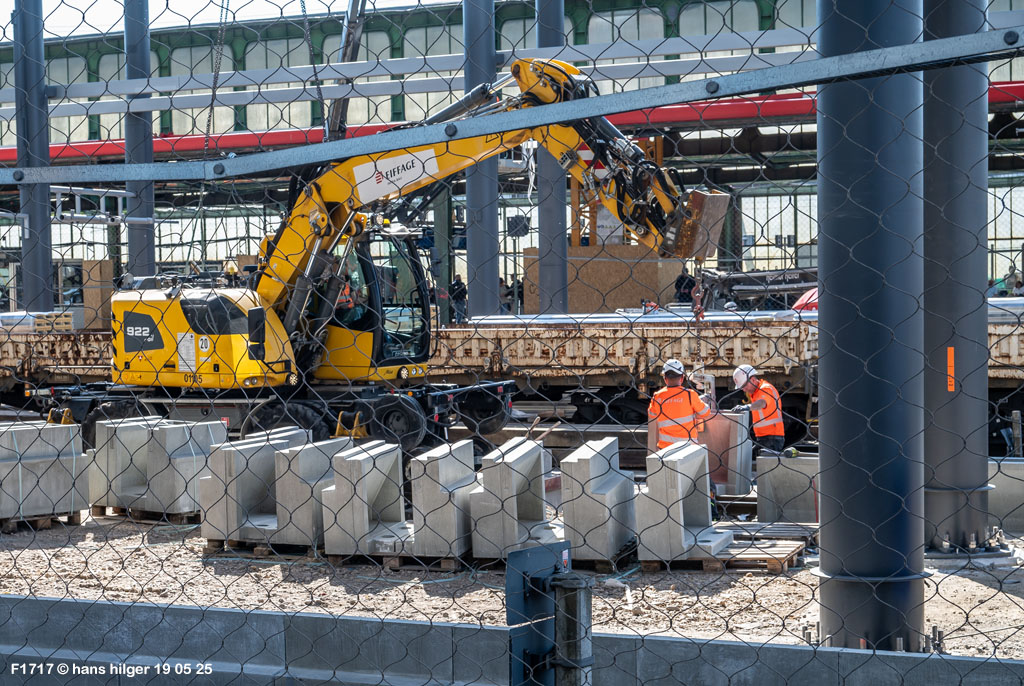

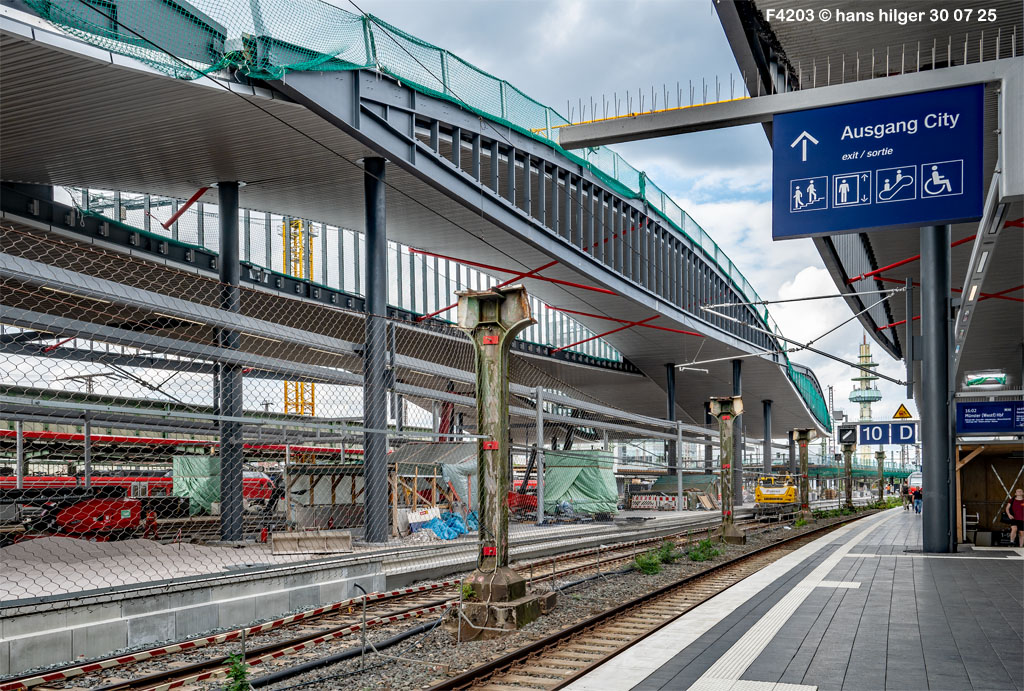

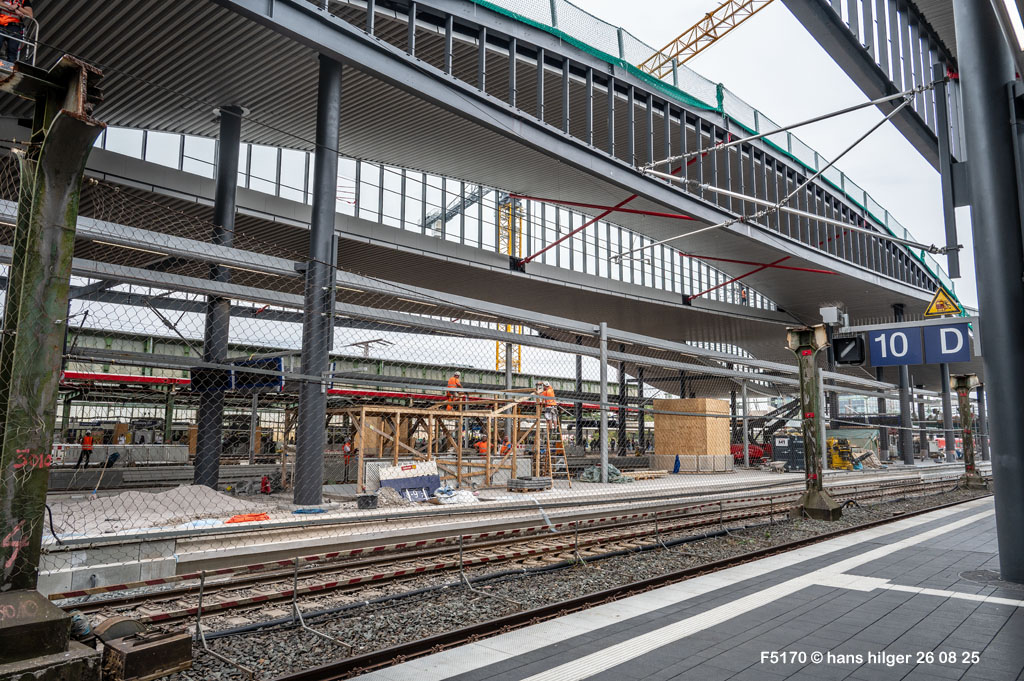

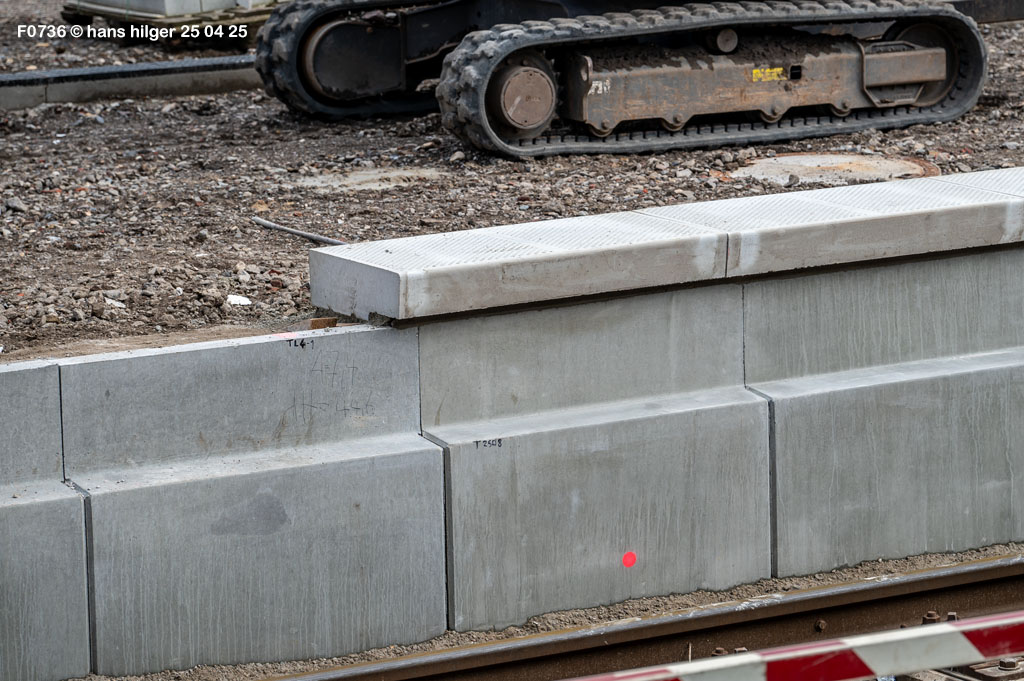

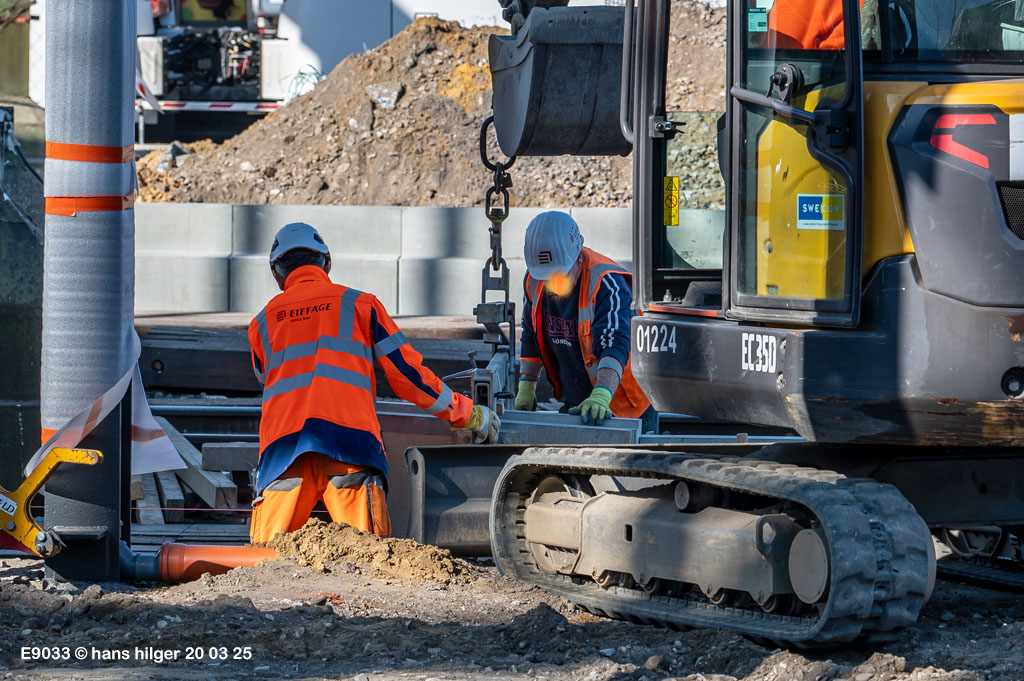

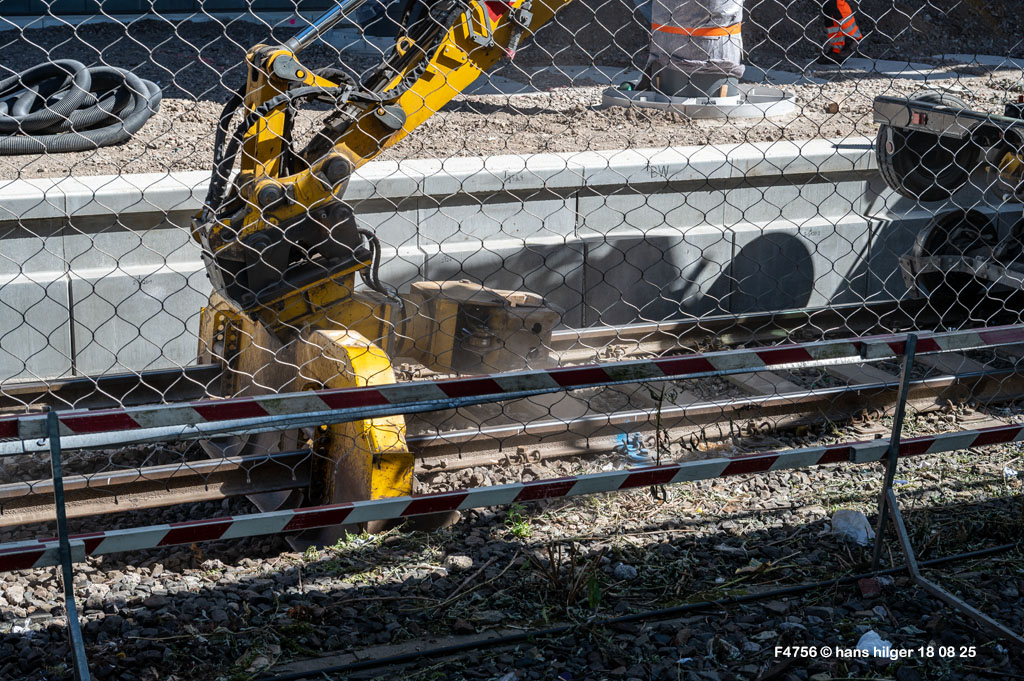

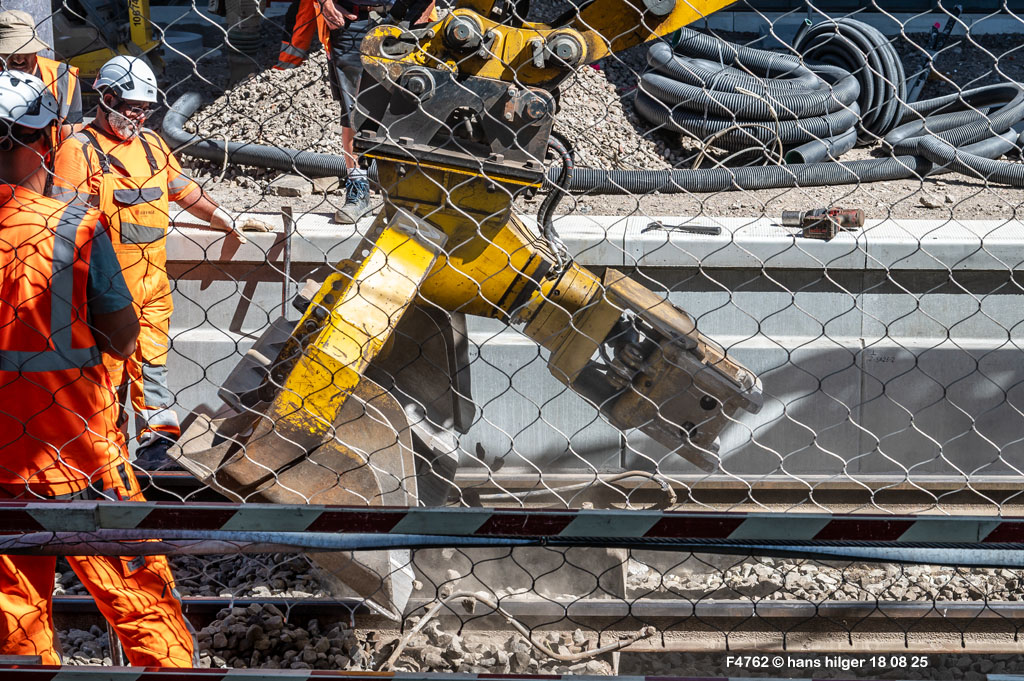

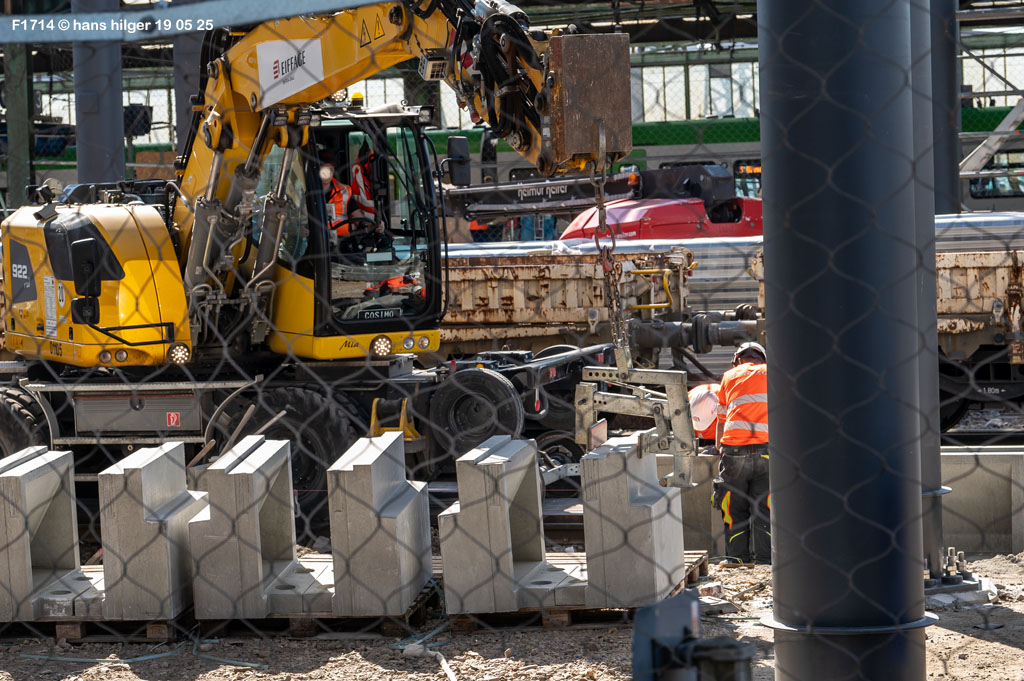

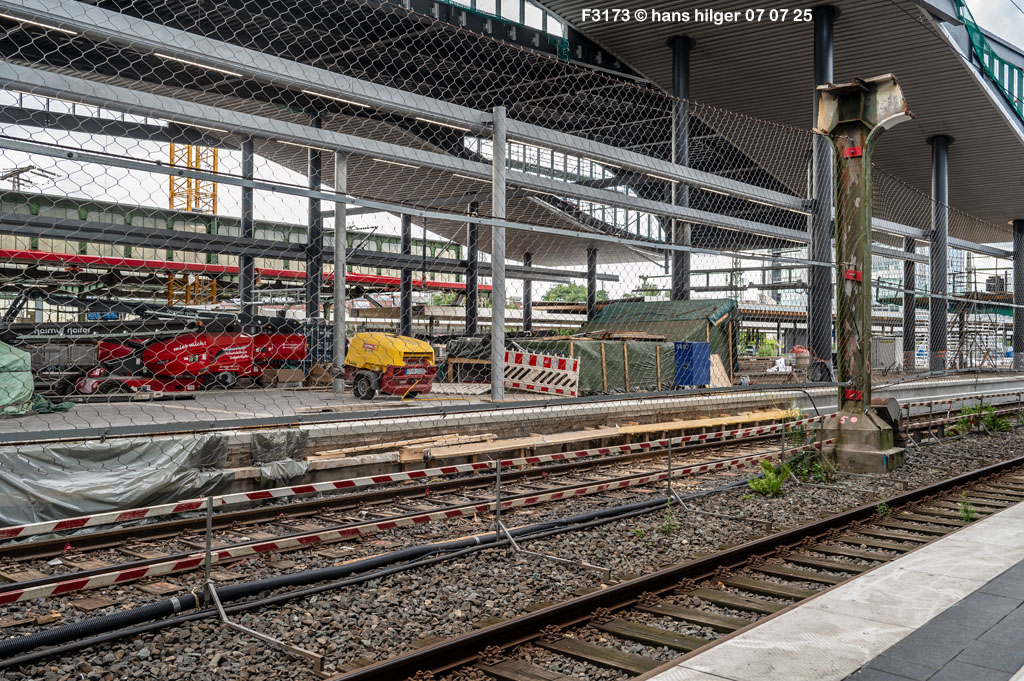

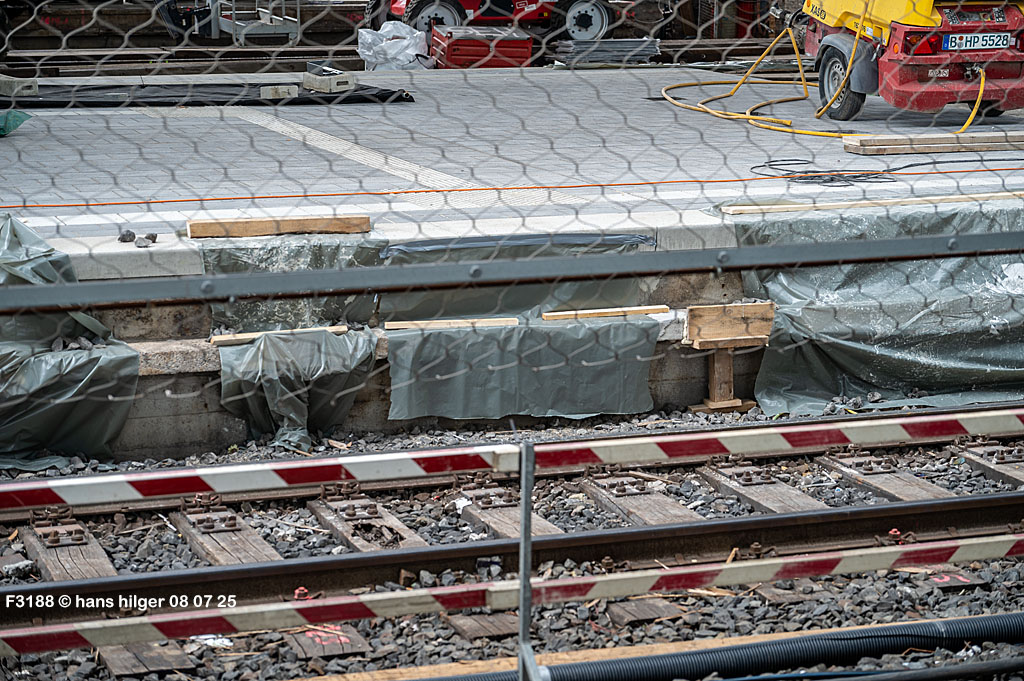

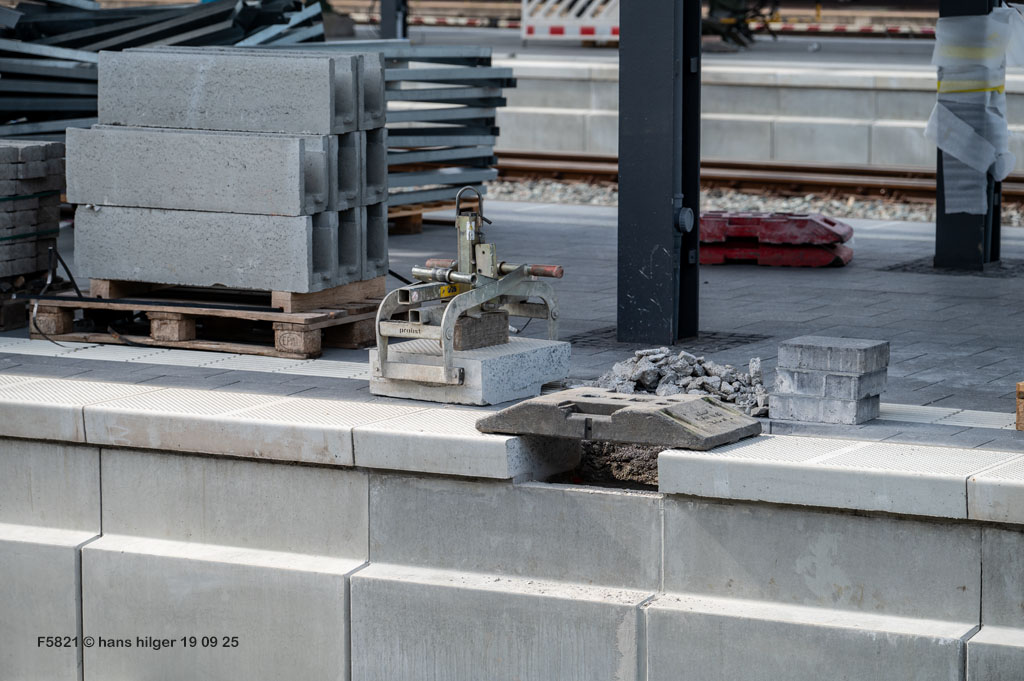

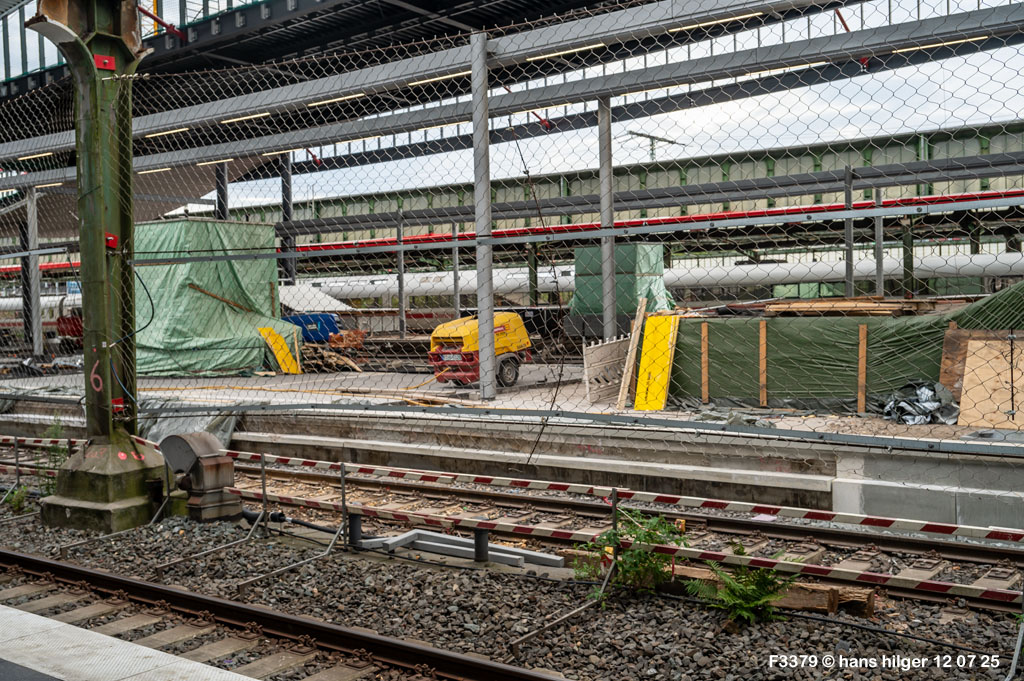

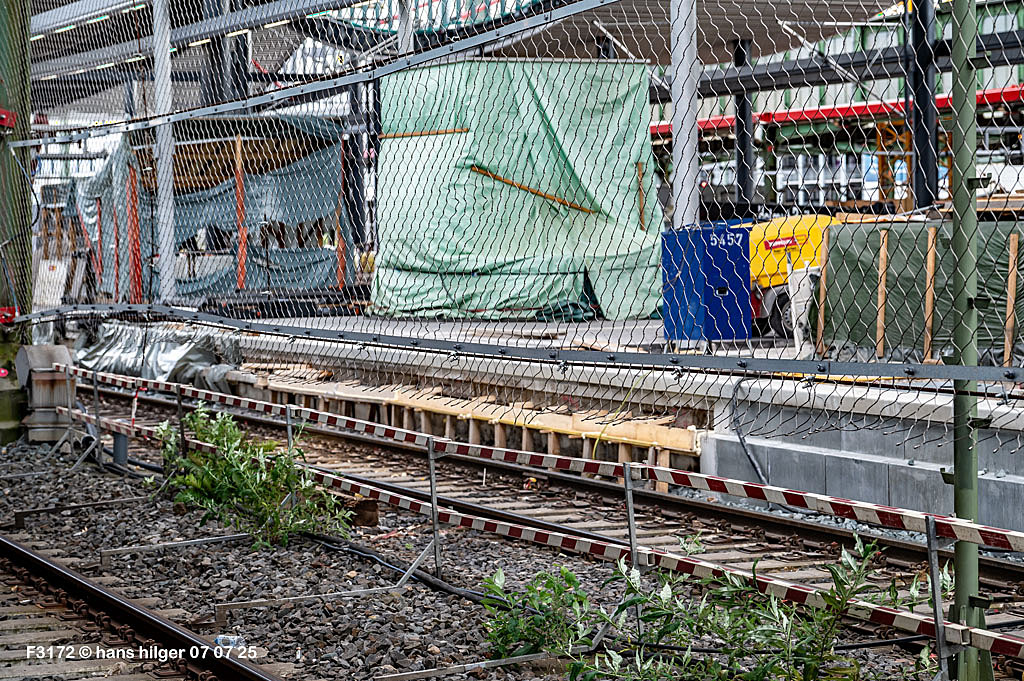

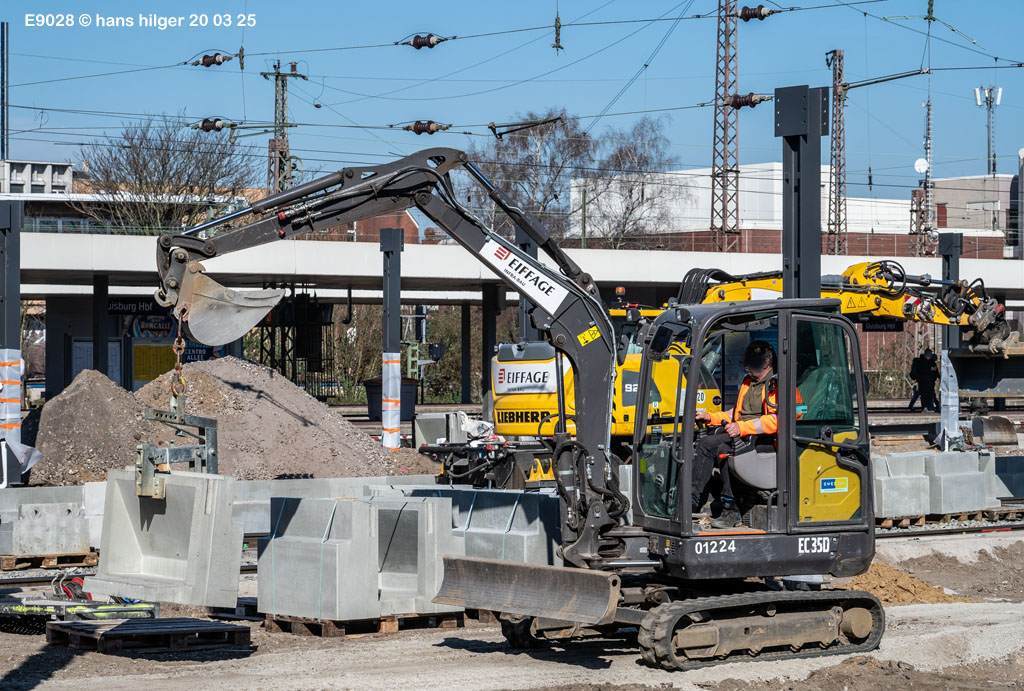

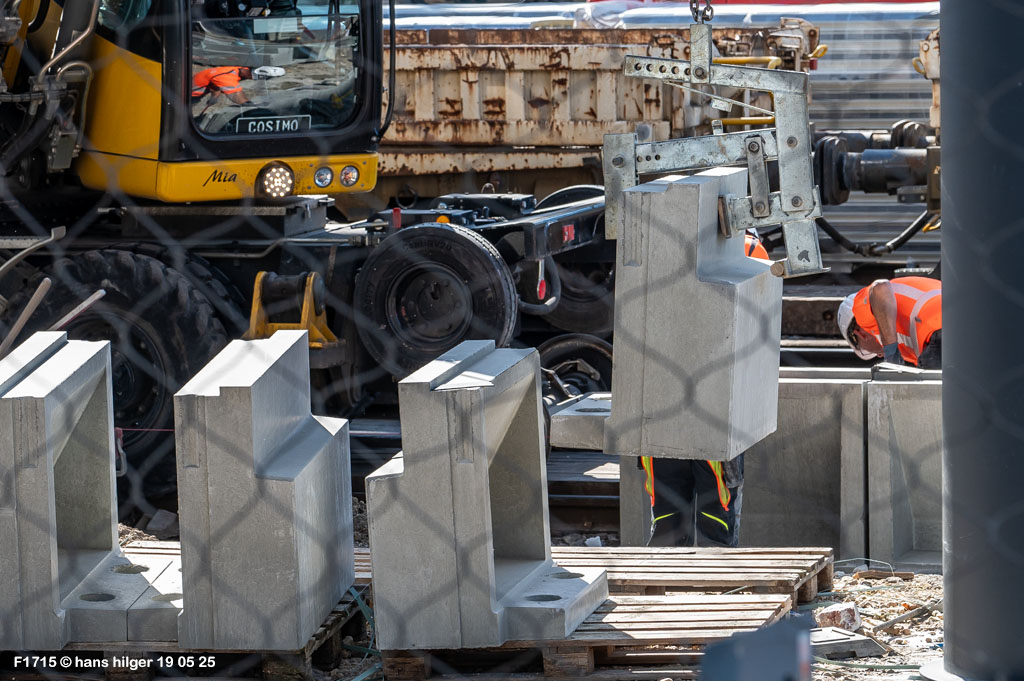

<224> Hier wollen wir doch hoffen, daß die Fachleute den Durchblick behalten, was denn wohin gehört<223> Hier hingegen sieht es schon sehr ordentlich aus: Die ersten neuen Bahnsteigkanten am Gleis 9 sind fertig<222> Und wie in früheren Galerien schon dargestellt, ist hier das vorgefertigte Betonelement für die Bahnsteigkanten einmal sehr schön gleichzeitig von beiden Seiten zu sehen: Von vorn und von hinten<221> Aber hier haben wir was Neues: Das Beton-Fertigteil links ist eine Ecke, also der Abschluß einer Bahnsteigkante, rechts das normale Kantenstück und in der Mitte ein altes Fundament eines Oberleitungsmastes, von dem wir noch nicht wissen, ob es weiterverwendet wird<220> Nachtrag vom 30.01.25: Nun ist die eben gesehene Ecke eingebaut<219> Etwas näher sehen wir Details: Der verbliebene Spalt zur Treppe wurde mit Beton ausgegossen (wir sehen die Verschalung) und wir erkennen den Umriss der ehemaligen Bahnsteigecke, die etwas anders saß als die neue<218> Und was ist das? Das wissen aufmerksame Leser sofort: Der Posttunnel II, wenn auch kaum mehr erkennbar. Erkennbar ist ein Detail, das überrascht: An der hier vorderen Ecke ist der Tunnel offenbar geöffnet worden, wahrscheinlich als Luftloch. Und die weißen Planenhäuser im Hintergrund sind zu erklären: Darunter befinden sich jeweils zwei Trägerpfosten für das Vordach, die darunter gesandstrahlt und neu versiegelt werden, also die Träger, die auf dem vorderen Bahnsteig sichtbar sind
Und vom 24. Januar 25 sind diese Bilder:

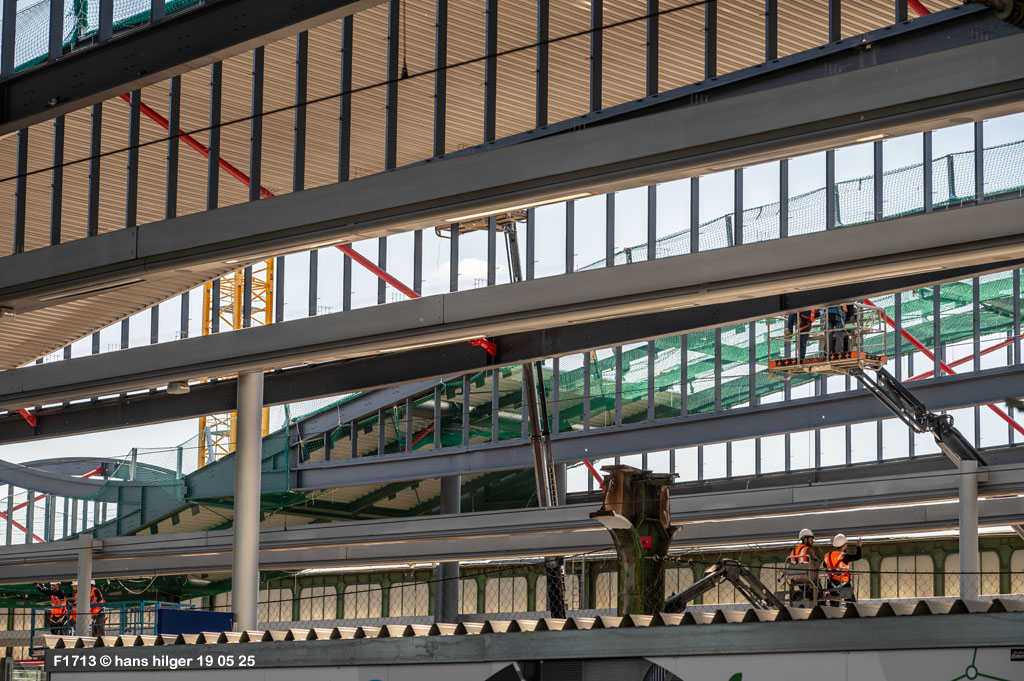

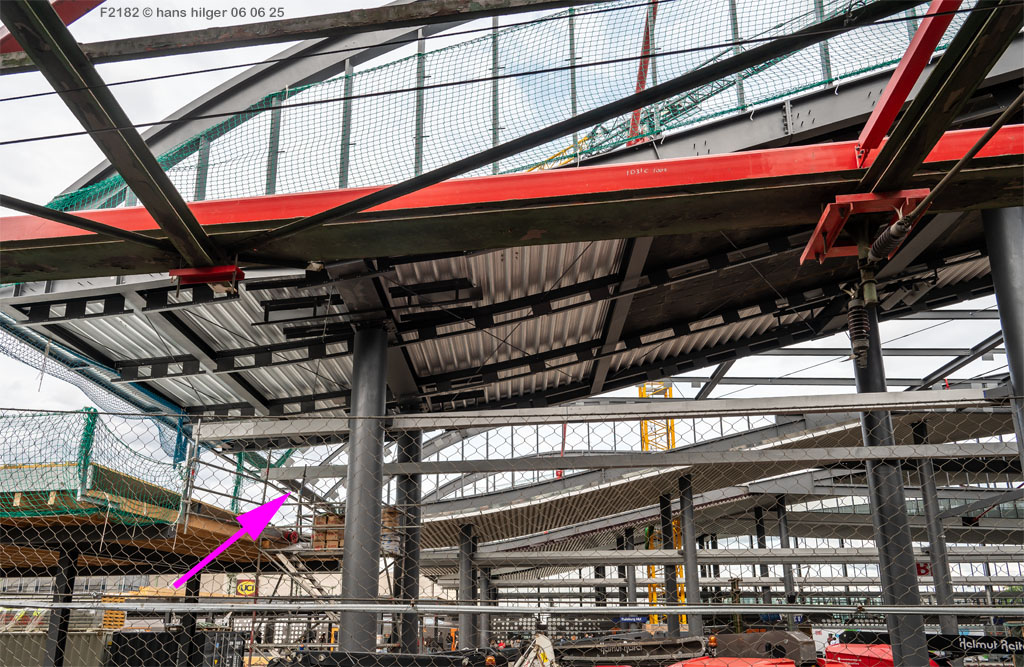

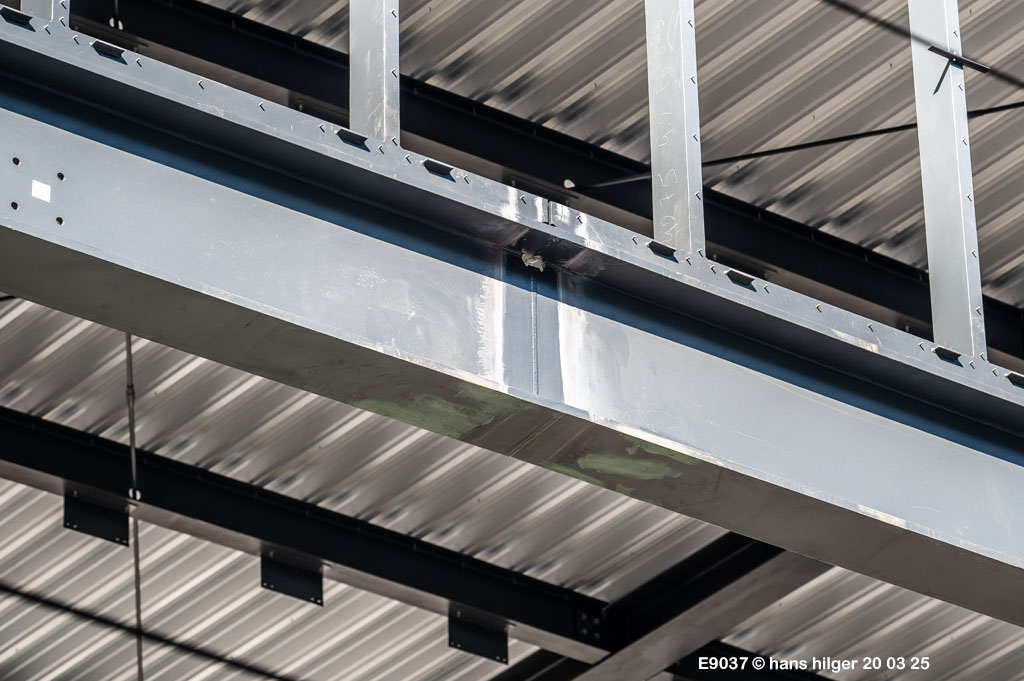

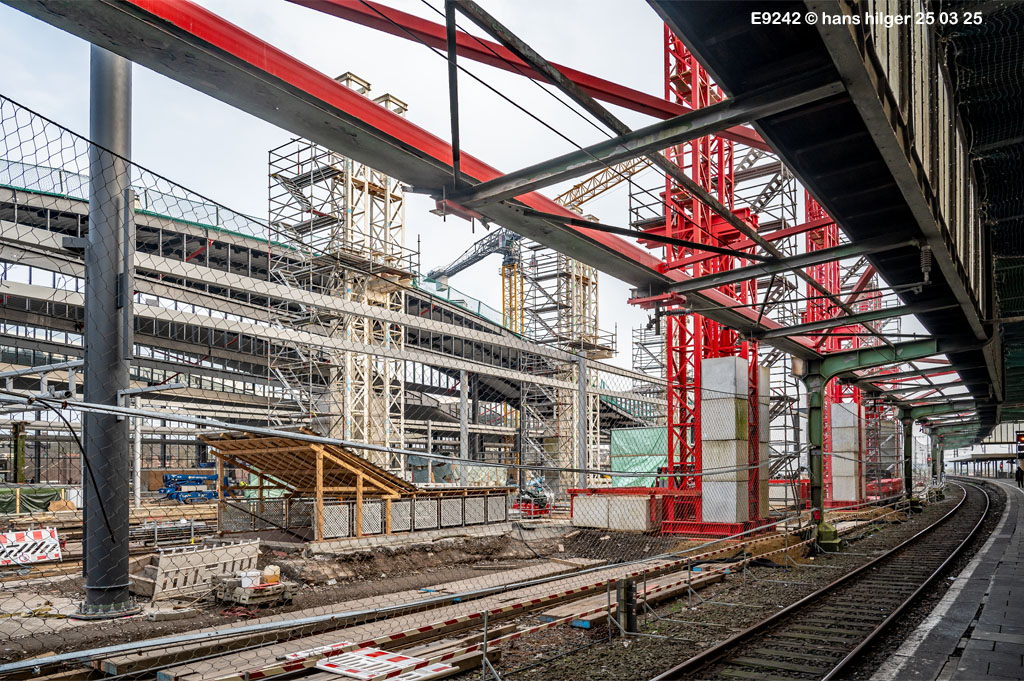

<217> Zwei Dach-Querträger sind bereits montiert am Nordende des Bahnsteiges 8/9, gerade wird der dritte Träger vorbereitet<216> Hier geht er in die Luft, der tonnenschwere Querträger<215> Und hier sehen wir genau, wie er zu montieren ist anhand des Beispiels rechts<214> Ein paar Meter weiter wurden die Hilfsgerüste für den Bogenbau komplettiert<213> Und am Abend konnte man sehen, daß der Träger aus Bild 213 seinen endgültigen Platz sicher erreicht hat<212> Nachtrag einen Tag später: Nun sind rote Hilfsbügel angebracht, die helfen sollen, die dort zu befestigenden neuen Dachbögen sicher gerade zu halten. Aßerdem sehen wir genau die Befestigungen der Querträger und erkennen wieder einmal, daß bei dieser Dachkonstruktion fast alles verschraubt und nicht verschweißt ist – Es läßt sich also in der Zukunft austauschen. Und ganz nebenbei sehen wir in diesem Bild zufällig die Konstruktion neuer Fahrleitungsaufhängungen, die nun aus „einfach“ anmutenden Aluminiumrohren gefertigt sind, also nur noch ein sehr geringes Eigengewicht haben<211> Nachtrag vom 30. Januar 25: Nun sehen wir, wozu die roten Hilfsbügel dienen = Der erste Bogen ist montiert. Auch 422 022 staunt, der Sauberbläser aber nicht, der ist auf seine Arbeit konzentriert. In letzter Zeit werden die Bahnsteige häufiger mal gereinigt, das muß bei aller Kritik am Duisburger Bahnhof anerkannt werden
*
Update 21 01 25
Mit dem 20. Januar 25 ist der Fortschritt am Duisburger Bahnhof in eine neue Phase eingetreten, nun geht es mit großen Schritten weiter, nachdem über den Jahreswechsel ja eine längere Pause zu verzeichnen war: Gerade war das letzte Teil vom alten Dach entfernt worden (siehe Bild 196), da geht es schon weiter mit dem Aufstellen der neuen Stützpfeiler für die Bahnsteighalle 8/9. Am 20.01.25 war begonnen worden, diese Pfeiler aufzusetzen und zu verschrauben. Heute, am 21. Januar, hatte ich die feine Gelegehenheit, das Aufstellen eines Pfeilers dokumentieren zu können:

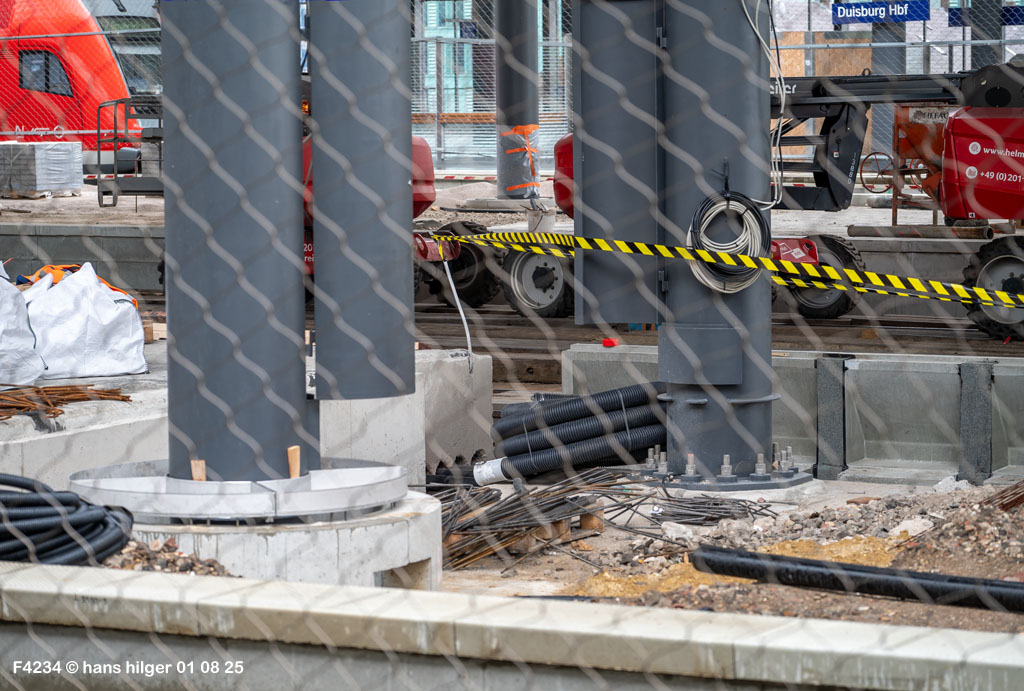

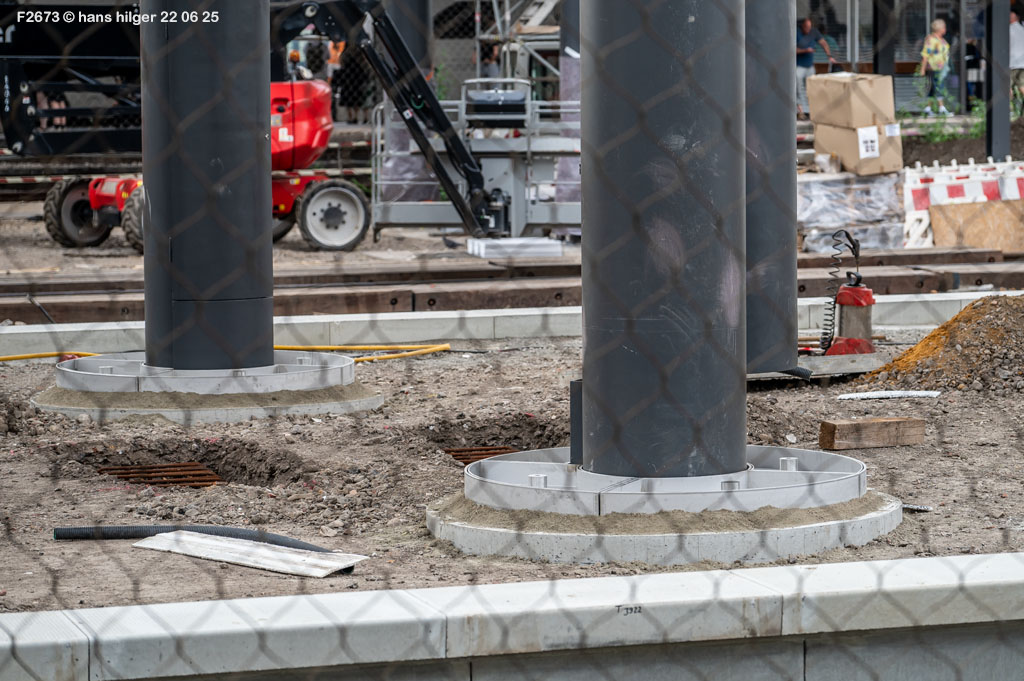

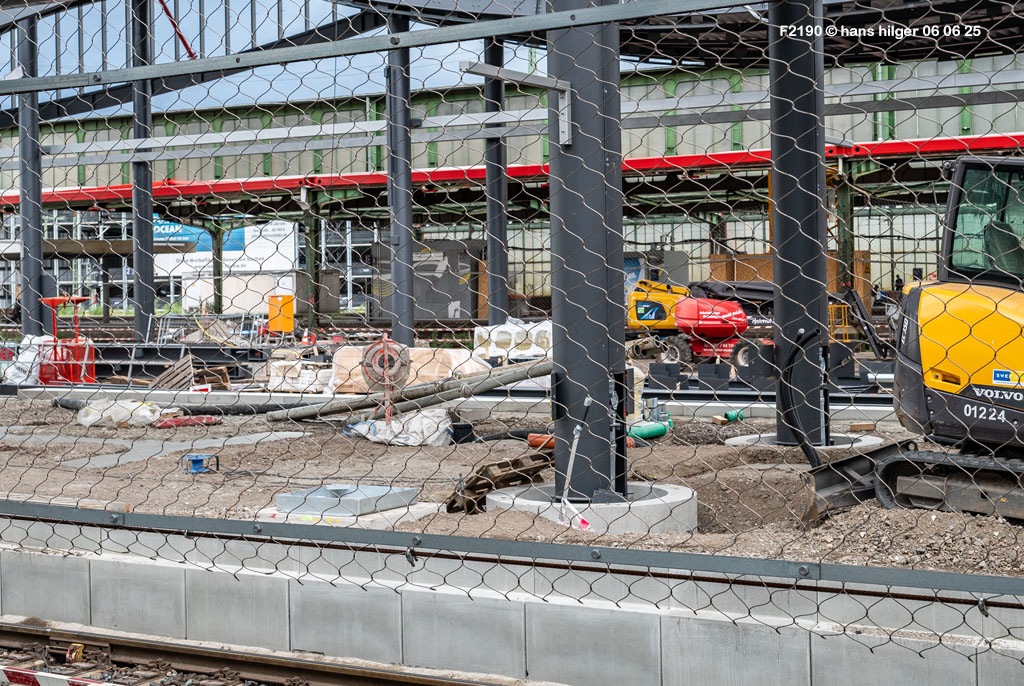

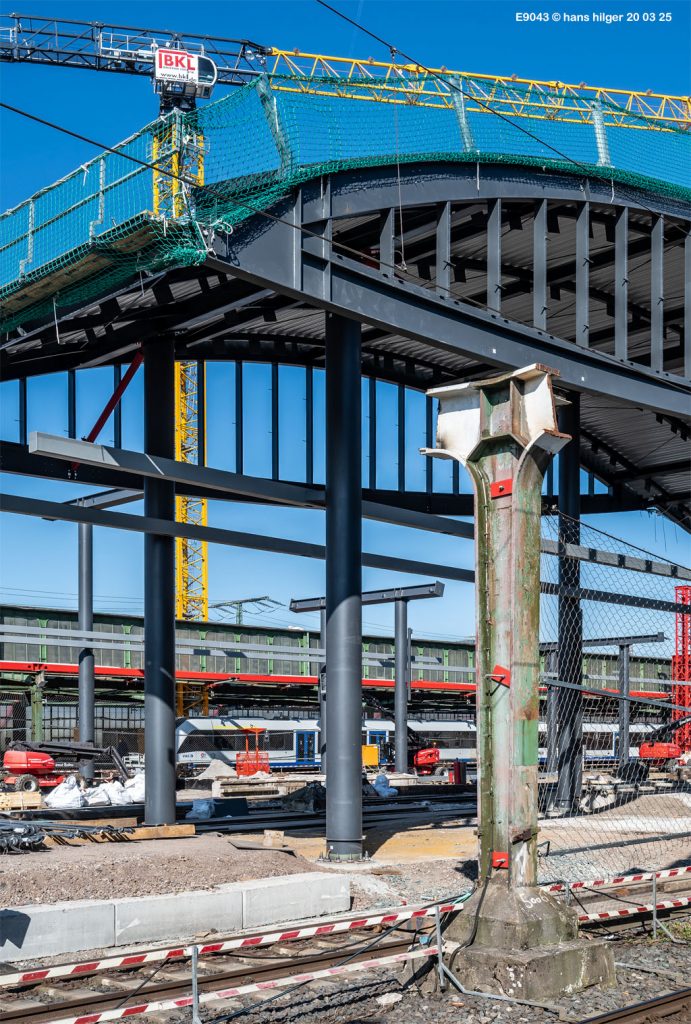

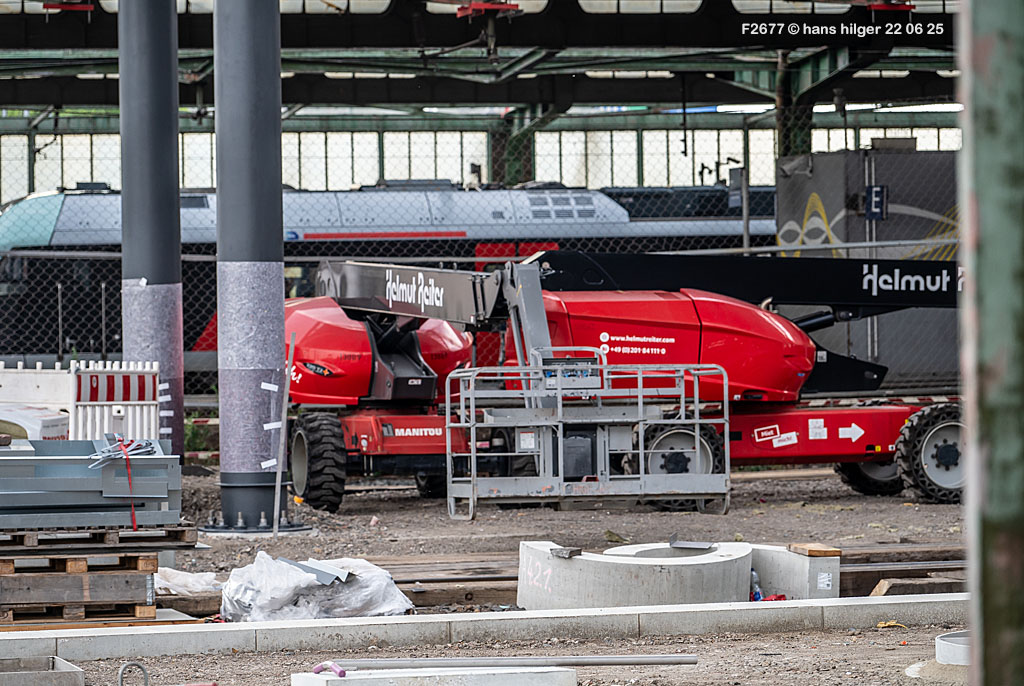

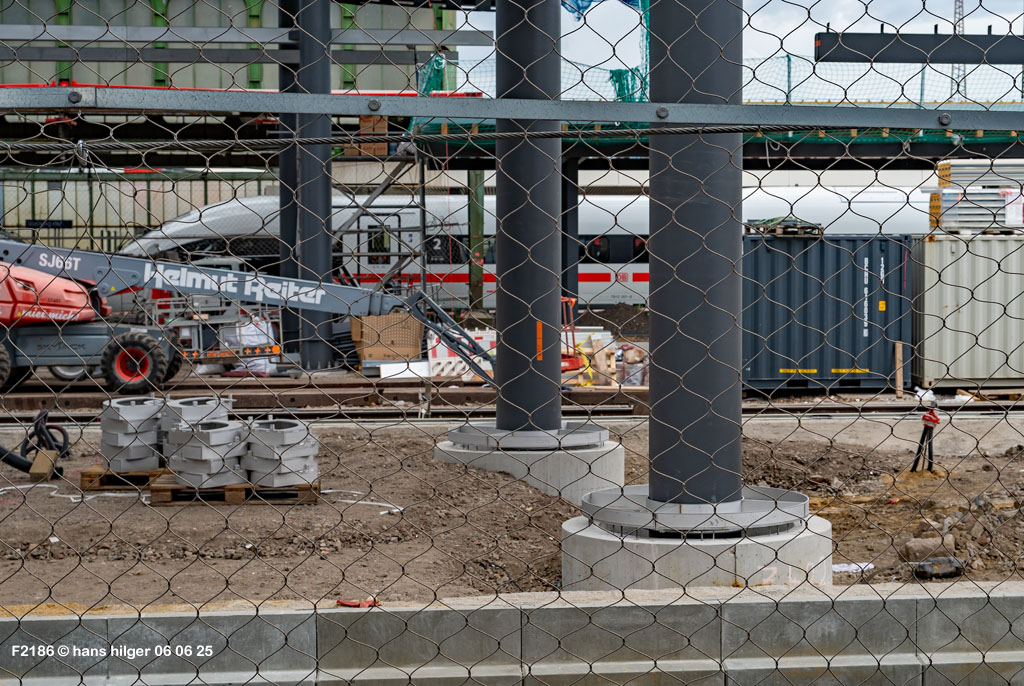

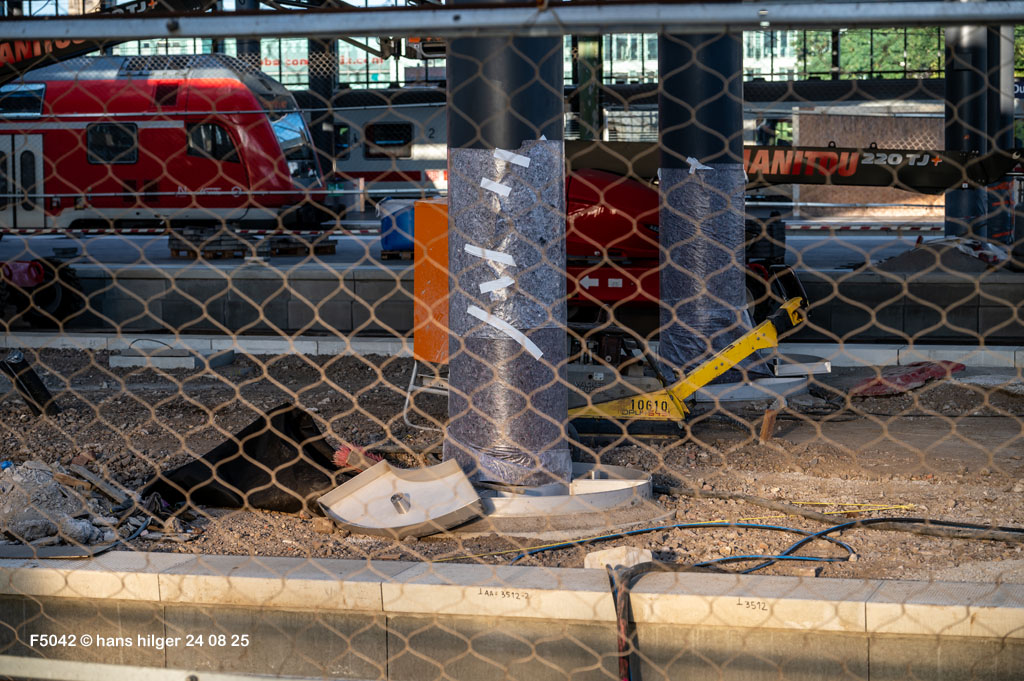

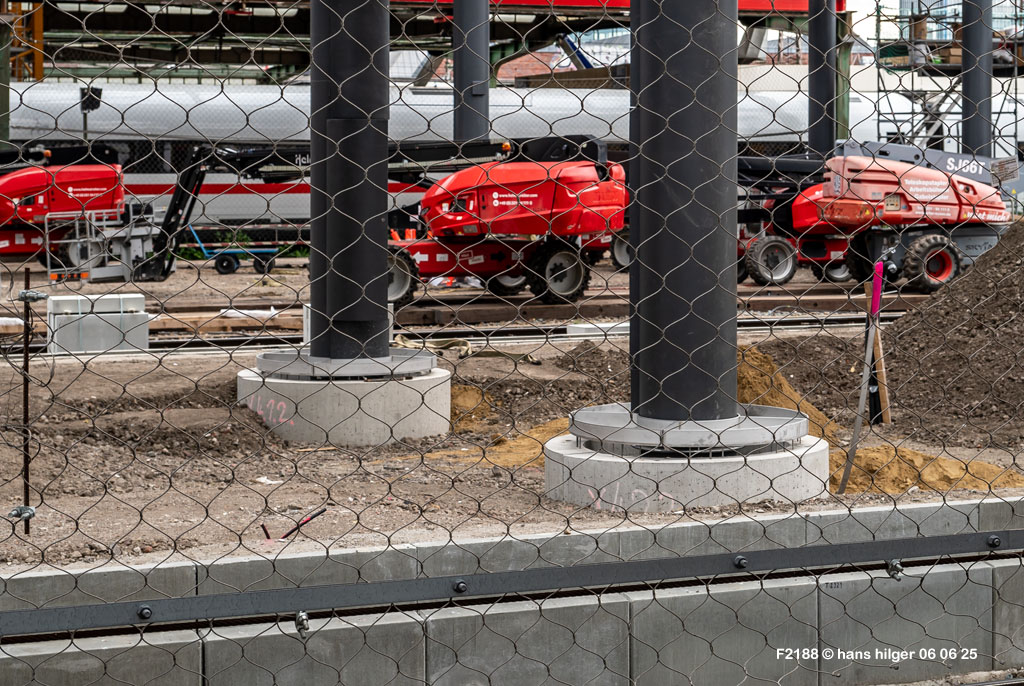

<210> Der vordere der hier zu sehenden beiden Pfeiler steht bereits fest verankert in seiner endgültigen Position, der hintere aber ist gerade angekommen per „Luftpost“ und wird vorsichtig auf den Schraubenkranz des Fundaments herabgelassen<209> Wir sehen, daß der zu montierende Pfeiler gerade an der Oberkante der herausstehenden Gewindestangen angekommen ist und nun langsam und vorsichtig aufgesetzt wird. Das Gewicht hängt noch am Kran, der den Pfeiler zentimeterweise herabläßt. Rechts im Bild ein Vorgänger eines solchen Hauptpfeilers: Ein altes Trägerfundament des bisherigen Daches<208> Nun hat der Pfeiler in etwa seine Position erreicht und wir sehen, daß er nicht glatt auf dem Beton des Fundaments aufliegt, sondern mit einem Abstand, der durch diverse Distanzstücke erreicht wird. Auch beim schon fertigen Pfeiler vorne rechts sehen wir den Spalt zwischen Fundament und Schraubkranz, deutlich ist hier auch einer von mehreren Abstandshaltern auszumachen. Über diese „Klötzchen“ kann die Feinjustierung des Pfeilers erfolgen, sprich: Damit wird er genau in Waage gebracht auf der in den Bauzeichnungen genau vorgegebenen Höhenebene = Dieser Wert über Null-Null ist aufwändig vorberechnet und muß exakt erreicht und eingehalten werden<207> Ziemlich lange sind die Arbeiter damit beschäftigt, den Pfeiler auszurichten, dann erst werden die ersten Schrauben bzw. Muttern aufgedreht<206> Hier sehen wir am vorderen Pfeiler genau, wie es später einmal aussehen wird auch am hinteren Pfeiler: Die Hauptmuttern sind festgezogen auf einer dicken, ganz leicht elastischen Unterlegscheibe, mit der Schwankungen durch Wind und Temperatur ausgeglichen werden, vielleicht ist auch bereits an mögliche leichte Erdbeben gedacht worden. Die Kontermuttern sind nur aufgesetzt und noch nicht angezogen, was vermuten läßt, daß hier noch irgendetwas dazwischen gesetzt werden wird zum endgültigen Zustand. Die Ringe um die Pfeiler stellen dabei die vorgegebene Oberfläche des späteren Bahnsteiges dar, alles darunter wird in ihnen verschwinden, aber durch Wartungsplatten zugänglich bleiben, siehe dazu Bild 95!<205> Derweil liegen ein paar Meter weiter bereits die nächsten aufzustellenden Pfeiler bereit, die wohl heute noch ans „stehen“ kommen werden<204> Irgendetwas muß neben diesen neuen Pfeilern, bzw. an den Fundamenten für sie noch genau bemessen werden<203> Und dieses Bild gehört noch hierhin: Wir sehen wieder einmal den Posttunnel I (rechts) und davor zwei ebenfalls gerade neu gesetzte Pfeiler auf Fundamenten, deren Entstehung wir weiter unten verfolgen durften (siehe ab Bild 113!)<202> Was bisher bereits geschafft wurde gestern und heute, also am 20. und 21. Januar 25, zeigt dieses Bild: Bereits etliche neue Hauptpfeiler sind gesetzt worden und ausgerichtet, der Stahl- Rohbau des neuen Daches wird also bald anstehen<201> Neben neu gesetzten Pfeilern liegen noch Reste der alten Halle von 1934. Der leicht gewinkelte Träger in der Mitte des Bildes hing einmal über dem Gleis 7 und das sichtbare Winkelelement war ein Träger der Dach-Seitenwand. In Bildmitte rechts sehen wir einen noch „aktiven“ Träger des Daches vom Bahnsteig 5/6 und ein bereits arbeitsloses Fundament und wissen genau: Dazwischen liegt das Gleis 7! Das Winkel- Teil dürfte dasjenige aus dem Bild 197 sein<200> Nun sieht die Trennlinie zwischen „Alt“ und „Neu“ so aus, von Süd nach Nord gesehen: 422 550 auf dem in Betrieb befindlichen Gleis 10, daneben das „Loch“ vom nicht mehr existenten Bahnsteig 8/9 mit neu gesetzten Pfeilern und daneben das alte Dach der Gleise 5 und 6, vergleiche mit Bild 55 oder 25!
*
Update 17 01 25:
Der 17. Januar 25 entpuppte sich als der letzte Tag im Leben der Bahnsteighalle der Gleise 8 und 9 = Heute wurde das letzte Dachfeld der alten Halle entfernt, und das war die südliche Stirnwand. Genau dies dies sich dokumentieren, da ich durch einen Tip im richtigen Moment anwesend sein konnte (Besten Dank dabei an den Tipgeber Dominik T). Nachfolgend also der Abbau der letzten Stirnwand an Bahnsteig 8/9:
<199> Als ich ankam, waren drei Ecken der verbliebenen Stirnwand bereits gelöst und der Schweißer begab sich gerade an den vierten Trennschnitt. Wichtig in diesem Bild ist aber auch der versteckte Kilometerstein (untenrechts im Bild). Er paßt auf den ersten Blick so gar nicht zu Duisburg Hbf, der ja bekanntlich am Kilometer 63,0 liegt, aber die Geschichte zu diesem Stein mit der Angabe „2,7“ ist ja an anderer Stelle schon erzählt worden, hier also nur in Kurzform: Es ist die später gebaute Verbindungskurve von Hochfeld-Süd zum Hbf, und sie endet genau hier am Gleis 8 im Duisburger Hbf<198> Und die Stirnwand von 1934 endet nun auch, es ist alles vorbereitet, das Gewicht hängt schon am Kran und steht unter Spannung<197> Es dauert nur ein paar Minuten, sieht aber spektakulär aus<196> Hier mal das gesamte Umfeld, damit klar wird, wo wir uns befinden und WELCHE Stirnwand das nun ist<195> Wir sehen, daß wieder neben dem rollenden Rad gearbeitet wird, 422 532 schaut aufmerksam zu<194> Der letzte Moment . . .<193> Und mit einem lauten „Klong“ löst sich die Stirnwand und hängt vollends am Kran; Die Spannung der Seile hat die Wand um gut 20 cm schlagartig angehoben und in Schwingungen versetzt, die nun von unten mit zwei Hilfsseilen abgefangen werden<192> Und wieder sehen wir, wie nah neben dem normalen Verkehr gearbeitet wird. Dieser 648 361 hat allerdings keine Fahrgäste auf seinem Weg nach „Nicht einsteigen!“, er fährt nur ins Bww zur Werkstatt (entgegen der für dieses Gleis üblichen Fahrtrichtung)<191> Der Kran schwebt die Wand bis zum abgezäunten Bereich und legt sie dort vorsichtig ab, beobachtet von 4185 142. In diesem Areal erfolgt das Herausschlagen der Scheiben, die Sammlung des alten (Asbest-) Kitts und die Kleinzerlegung in passende Stahlwerksgröße. Damit hat die Halle des Bahnsteigs 8/9 aufgehört zu existieren, es stehen nur noch ein paar fast arbeitslose Träger, die nur noch das Sicherheitsnetz zu halten haben
*
Update 14 01 25:
<190> Das ist der Kenntnisstand an Bahnsteig 8/9 vom 13. Januar 25, am 14. ging es dann wie folgt weiter . . .<189> Auf den ersten Blick fällt es gar nicht auf: Als ich kam zu einem weiteren „Kontrollbesuch“, waren drei Ecken des Seitenwandfeldes (oben rechts) bereits durchtrennt und der ganze Rahmen hing schon am Kran. Der Schweisser macht sich gerade daran, die vierte Ecke zu schneiden<188> Hier sehen wir, daß am südlichen Ende bereits keine Verbindung mehr zur Stirnwand besteht<187> Hier wird es deutlich: Der Rahmen hängt nur noch oben rechts an seinem Trägermast, das Gewicht am Kran<186> Aber nicht mehr lange . . .<185> Der „Schnitt“ und die Brennlanze sind deutlich erkennbar<184> Und schneller als geahnt war der Rahmen lose, er hängt nun frei baumelnd am Kran, der Schweisser bringt sich aus der Gefahrenzone<183> Und wieder sehen wir, wie nah am „rollenden Rad“ hier gebaut wird. Ganz vorsichtig wird der Rahmen neben der S1 nach Dortmund in den umzäunten Bereich geschwebt und abgelassen<182> Wo er weiter barbeitet und zerkleinert wird, und zwar offenbar von einer neuen, bisher nicht gesichteten Spezialfirma<181> Im Gegenlicht ist der umzäunte Bereich sichtbar, in dem asbest-gefährdete und -vermutete Stoffe vom übrigen Abfall getrennt und entsorgt werden. Es ist nur noch ein trauriger Rest des Hallendaches vom Bahnsteig 8/9 übriggeblieben<180> Während an anderer Stelle ein Hilfsgerüst zur Montage der großen Bogenelemente aufgebaut wird, die wir von den früheren Baustellen bereits kennen. Auch dies geschieht unmittelbar an der Nahtstelle zwischen Alt und Neu, direkt neben dem befahrenen Gleis 10<179> Und auch an anderer Stelle geht es nun plötzlich mit großen Schritten weiter: Der nach Norden verlängerte „Vor-Bahnsteig“ 8/9 ist fast vollständig weggebaggert worden. Anders als bei den beiden schon fertigen neuen Bahnsteigen sollen hier wohl die Bahnsteigkanten in kompletter Länge erneuert und von grundauf neu aufgebaut werden<178> Und auch dieses Bild entstand am 14. Januar 25. Es zeigt Interessantes: Zum einen sehen wir hier einen freigelegten Treppenaufgang aus dem Haupttunnel, der offenbar auf der Grundfläche des ganzen Bahnhofs wie ein Haus gemauert worden war, wodurch sich der Begriff „Treppenhaus“ wohl erklären läßt. Dieses „Haus“ beinhaltet nichts weiter als die (hier im Bild von links nach rechts ansteigende) Treppe. WARUM dieses Haus an allen Seiten so atombombensicher riesig dick verstärkt wurde (sicher ein Meter Wandstärke, eher mehr!), kann ich mir allerdings auch nicht erklären, es wurde wohl für die Ewigkeit gebaut. Zum andern sehen wir hier ein sehr tiefes Loch, das wohl fast bis auf die ursprüngliche Grundfläche des Bahnhofs ausgekoffert wurde; Auch dazu fehlt mir derzeit eine Erklärung
*
Update 13.01.25:
Passend zum letzten Bild des alten Jahres (siehe 31.12.24 / Bild 172) gibt es nun einen Panoramablick von der anderen Seite, aus Norden:
<177> Wir blicken von Gleis 4 aus bis zum Gleis 13 ganz hinten über die zur Zeit weitgehend ruhende Baustelle<176> Aber bei genauem Hinsehen erkennen wir doch ein paar Veränderungen: So ist z.B. das Tieffundament für die Stützpfeiler am Nordende vom Bahnsteig 5/6 fertig vorbereitet und ausgegossen; Die aus dem Beton herausstehenden Stangen werden dann mit den Armierungen verbunden . . .<175> Wenige Tage später: Nun sind die Stahlarmierungen für die eigentlichen Pfeiler- Fundamente geformt und mit den im letzten Bild sichtbaren Grundankern fest verbunden. Diese „Gitterboxen“ werden in Kürze mit Beton ausgegossen, wie wir das an anderer Stelle je bereits gesehen haben<174> Wir erkennen die annähernde „H“- Form des nördlichsten Fundaments für die wichtigsten Tragepfeiler der späteren neuen Bahnsteighalle<173> Rückblick: Dasselbe Fundamentloch bei der Prüfung durch Kampfmittelräumer kurz nach der Aushebung
*
Update 31 12 24:
<172> Der Stand der Dinge am 31. Dezember 24. So also geht die Baustelle ins neue Jahr, ohne daß Fortschritte erkennbar wären, in den letzten Wochen wurde nicht sichtbar gearbeitet, da ist dann eben auch wenig zu dokumentieren<171> Nun liegen auch am südlichen Ende der alten Hallen neue Bogen- Elemente für die Wellendächer bereit, obwohl die Pfeiler noch gar nicht gesetzt und noch nichtmal geliefert sind, die eine Voraussetzung darstellen. Der weitere Ablauf ist also z.Z. etwas undurchsichtig
Weitere Bilder dieser Tage sind weiter unten eingebaut als Nachträge
*
Update 12 12 24:
<170> Gerade noch haben wir uns gewundert, zu welchem Zweck ein Auto-Riesenkran aufgebaut wurde an der Westseite des Bahnhofes; Dann war ich wenige Tage verreist und siehe da: Am 11. Dezember 24 war der Grund für den Autokran sofort sichtbar. Seht ihr ihn auch? Nun stehen zwei weitere Kran-Hauptmasten im vorderen Teil des Bahnhofes, und für deren Aufbau war der große und ein kleinerer Autokran angefordert. Es ist also NICHT so, wie vor Jahren mal verbreitet wurde: Da hieß es, die beiden Großkräne von Bahnsteig 10/11 würden dann, wenn sie dort nicht mehr gebraucht werden, UMZIEHEN nach Bahnsteig 3/4, um von dort aus den zweiten Bahnhofsteil neu zu bauen. Stattdessen werden nun VIER Großkräne aufgebaut, das ist natürlich ein erheblicher Kostenfaktor<169> Nachtrag vom 21.12.24: Nun sind die beiden neuen Kräne fertig und es stehen tatsächlich vier Großkräne dort einsatzbereit
*
Update 07 12 24:
An diesem Tage gibt es gleich zwei Überraschungen . . .
<168> Denn zum einen sind auf dem Bahnsteig 8/9 die ersten Bogen-Elemente für die neue Hallenkonstruktion angeliefert worden, und zum anderen steht plötzlich da hinten neben der Westwand ein neuer, riesengroßer Autokran zu einem (noch) unklaren Zweck, der sich aber sicher zeigen wird in Kürze. Nachtrag: Der Zweck zeigte sich sogar recht schnell: Er soll zwei weitere Riesenkräne am Bahnsteig 3 und 4 helfen aufzubauen! Siehe dazu das Update vom 18.12.24 im Teil 4 der Doku<167> Überall sind Schweisser beschäftigt, Verbindungen und Verstärkerstreben zu lösen, hier genau über dem Gleis 7
*
Update 04 12 24:
<166> Stand der Arbeiten am 25. November 24 am Bahnsteihg 8/9, nordöstlicher Blick<165> Vier Tage später: Wieder fehlt ein Seitenwand-Feld, das hinter dem Zaun gerade kleingeschnitten wird<164> Nachtrag: Drei Wochen später, also mit dem Beweis, daß wenig gearbeitet wird in dieser Zeit = Jetzt erst ist das alte Dach wieder etwas kleiner geworden, irgendwie geht es nicht voran mit den Arbeiten – jedenfalls nicht sichtbar<163> Nachtrag vom 12. Januar 25, fast 3 Wochen später: Nun endlich geht es weiter = Das Dach ist weg und ein Seitenwandelement<162> Und in dewr Vergrößerung vom letzten Bild 164 deutlich sichtbar: Asbestsäcke. Was zu dieser Anmerkung führt, Lob soll ja nicht verschwiegen werden: Diesmal wird verantwortungsbewußter mit Asbest umgegangen als beim ersten Abriß der Halle 12/13 <161> Wie bereits beschrieben: Hier sehen wir den Grund, weshalb hinter einem Zaun gearbeitet wird: Es fällt Asbest an aus Dachpappe, Fensterkitt und alten Lackschichten, das in speziellen Säcken gesammelt und vorsichtig gehandhabt wird = Verschlossene BigPacks gehen zur Entsorgung<160> Der wiederholte Blick vom Parkhaus Neudorfer Straße Richtung Westen über das „wilde“ Baustellengewusel<159> Das Gesamt-Panorama der Baustelle Ende November 24<158> Am 4. Dezember 24 mal ein Blick aus Nordwesten auf die Halle 5/6 mit der neuen Bauzuglok 248 025<157> Und auch auf die Nähe zwischen harter Arbeit und dem normalen Bahnhofsalltag: 1428 006 schaut interessiert herüber<156> Von der anderen Seite aus wird erkennbar, WIE nah dort am normalen Publikum gearbeitet wird!
*
Update 29.11.24:
Am 29.11.24 konnte die Entfernung eines alten Hauptträgers dokumentiert werden wie folgt . . .
<155> Als erstes werden Löcher ins Oberteil geschnitten = Später werden Ketten hindurchgezogen, um den Träger wegheben zu können<154> Kalong, kalong . . . fällt das ausgeschnittene Stück glühendheiß herunter. Zudem sehen wir aber auch, wie wirklich dick dieser Hauptträger gearbeitet ist, der 90 Jahre lang das Bahnsteigdach von Gleis 8 getragen hat<153> Nun sind oben stabile Ketten durchgezogen und auf Spannung, da wird unten ein Schnitt gesetzt über dem Sockel<152> Es dauert nicht lange, da kommt der Träger bereits in Schieflage, während unten noch gebrannt wird<151> Per Luftpost geht es zur Entsorgung, während die Farbe am Sockel noch qualmt von der Hitze, bzw. vom Ablöschen mit Wasser. Im Bild sehen wir zudem zwei gleiche Träger, die ihre Mission noch erfüllen<150> Auch hier sehen wir einen gleichen Träger, der noch im Dienst steht, während der abgeschnittene Bruder gerade in die Asbestkammer abgelassen wird, um dort gründlich gereinigt zu werden, da die alte Grundierungsfarbe asbesthaltig sein könnte<149> Und auf diesem alten Bild aus dem Jahre 2007 sehen wir, wie so ein Fuß eines Trägers aufgebaut ist, dieser hier ist durch Witterungseinflüsse aufgeplatzt und gibt preis, daß er aus einem großen Stahlfundament besteht, das mit Beton eingegossen und versiegelt wurde. Da wir hier DREI Gleise sehen, wissen wir genau, daß das Gleis in der Mitte nur das Gleis 7 sein kann, daß wir also von Gleis 6 aus zum Bahnsteig 8/9 herüberblicken<Nachtrag, Bild 148> Ein paar Tage später sehen wir den Fuß des Trägers, dessen Abbau wir eben beobachten durften. Und daneben steht noch ein intakter Träger, der sich also noch „im Dienst“ befindet, aber die Pensionierung ist beantragt . . .
Ein Querträger über dem Gleis 7 wird entfernt . . .

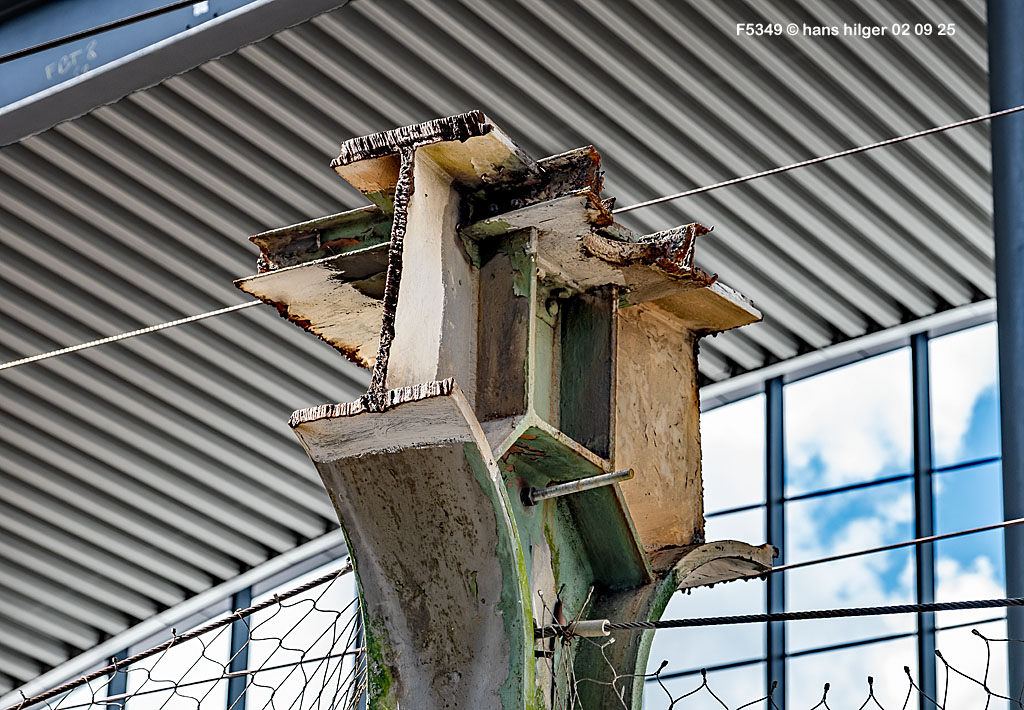

<147> Wir sehen, daß ein „nackter“ Träger übergeblieben ist und erkennen die ursprüngliche Form: Der Querriegel über dem Gleis, die senkrechte Seitenwand und obenauf das Dach. Nun wird hier die Verbindung zwischen den beiden Bahnhofshälften getrennt, denn: Wer gut aufgepaßt hat bisher, weiß, daß der Duisburger Bahnhof aus zwei fast gleichen Teilen mit je drei Bahnsteigen besteht, die in der Mitte zwischen ihnen das bahnsteiglose Gleis 7 bewachen. Und genau so eine Verbindung wird hier gerade weggeschnitten oder weggebrannt (wie es richtig heißt)<146> Die letzten Zentimeter sind noch zu schneiden, dann gibt es die Verbindung zwiswchen Ost und West nicht mehr<145> Und wieder sehen wir, daß alles „unter dem laufenden Rad“ geschieht, also bei vollem normalen Betrieb in großer Nähe<144> Und wenige Sekunden später, die die S-Bahn gebraucht hat, um aus dem Bild zu fahren, schwebt der ehemalige Träger bereits davon<143> Nun geht es dem Dach-Querträger anh die Kanten: Einmal links . . .<142> . . . einmal rechts . . .<141> . . . und schon war es das für den Dachträger nach 90 Jahren Tätigkeit
*
Update 21 11 24:
<140> Nun ist auch am Bahnsteig 5/6 nördlich vom Posttunnel eine Fundamentgrube vorbereitet<139> Während zeitgleich südlich vom Tunnel der ehemalige Aufzugschacht weggebaggert wird. Wir sehen zwei der Innenwände vom Schacht, in dem der Aufzug lief und sehen unten (am Pfeil) die Aufzugtür zum Tunnel hin. Genau auf diesem Schacht saß die graue Aufzugkabine, die von vielen Bildern bekannt ist<138> Sehr fleißig war heute schon der Baggerfahrer, den ich glaube, dem Kampfmittelräumdienst zuordnen zu können, weil dies ein Leihbagger von Liebherr ist, der in den letzten Tagen von den Munitionsexperten genutzt wurde und heute daher wohl eher nicht von einer anderen Firma gefahren wird. Jede farbmarkierte Stange (diesmal aus Holz) steht für ein gebohrtes und damit „bombensicheres“ Testloch ( > Zur Erklärung des Kampfmittelräumdienstes siehe weiter unten bei Bild 106)<137> Hier wird die Örtlichkeit klarer: Wir sind am südlichen Ende der Bahnsteighallen, von Bahnsteig 2/3 aus gesehen
– – –
Update 19.11.24:
<136> Am Samstag, den 16.11.24 ging es der nördlichen Stirnwand von Bahnsteig 8/9 an die Träger . . .<135> Und zwar unter fließendem Verkehr auf dem Nachbargleis<134> Drei Tage vorher standen noch beide Seitenwände<133> Und dieses Motiv gibt es auch aus größerem Abstand, um die Lage der Baustelle zu verstehen: Rechts vom Fahrleitungsmast die drei Hallen vom ersten Teil des Bahnhofs = Gleise 1 und 2, dann 3 und 4 und der gesperrte Bahnsteig 5 und 6, dazwischen sehen wir den Abstand für das bahnsteiglose Gleis 7 und dann nach links die nun im Abriß befindliche Halle 8/9. Es ist das letzte Bild, das die Halle noch fast komplett zeigt, nur ein Teil des Daches fehlt bereits<132> Zwei Tage später scheinbar dasselbe Bild wie gerade, aber mit einem signifikanten Unterschied: Nun fehlt der erste Teil der Seitenwand der Halle, aber dieselbe Bauzuglok ist heute wieder im Dienst, es ist die 4185 013 von Eiffage<131> Etwas näher: Das erste Feld der östlichen Seitenwand fehlt, Markierungen für weitere Schnitte sind schon angebracht<130> Wieder einen Tag später wird genau diese Seitenwand gerade hinter dem Zaun von Asbestresten gereinigt, kleinzerlegt und abtransportiert<129> Einige Spezialkräfte (in Weiß) sind für die Asbestreinigung zuständig<128> Letztes Bild der Stirnwand 8/9 am 15.11.24, denn einen Tag später ist sie Geschichte . . .<127> 16.11.24: Die westliche Seitenwand fehlt nun ebenfalls und das Gewicht der Stirnwand wird vom Kran abgefangen<126> Gerade ist der Hauptträger der westlichen Seite durchtrennt worden<125> Nun geht es an den Träger der östlichen Seite; Die Brennlanze hat keine Probleme, den dicken Stahl zu „schneiden“<124> Der Schweisser setzt den Schnitt schräg, nicht gerade, damit die Last im Zweifelsfalle auch im getrennten Zustand noch aufsitzt und weil sie damit leichter abgehoben werden kann (sich nicht verkantet)<123> Ein Blick auf die gesamte Arbeitsstelle, die auf den Nahaufnahmen nicht ersichtlich ist<122> Schon nach wenigen Minuten ist der 90-jährige Doppel-T-Träger entzwei, es erscheint wie das Schneiden von Butter<121> Das war´s, der Träger ist durchtrennt. Wir sehen in der Schnittlinie ein kleines herausgebranntes Dreieck = Dieses Loch ist mal eben geschnitten worden, damit die Brennlanze die untere Wand vom selben Standpunkt aus schneiden kann und nicht umgesetzt werden muß<120> Nun ist es ein Leichtes für den Kran, die Stirnwand einfach abzuheben<119> Nach ziemlich genau 90 Jahren verläßt die Stirnwand wieder die Träger und der Arbeiter hat Mühe, das Seil zu halten und gleichzeitig auf den Bahnsteig zu klettern, um das Seil nun in den umzäunten Asbestbereich weiterzugeben<118> Nun sind die Zugseile hinter dem Zaun verschwunden und die Wand wird mit ihrer Hilfe um 90 ° gedreht<117> Dann wird sie abgelegt zum kleinschneiden am Boden<116> Dabei erhaschen wir einen kurzen Blick auf die Konstruktion des Daches = Es besteht aus Holz und ist mit Dachpappe überzogen<115> Und sofort kümmern sich die Spezialkräfte um die Stirnwand: Zunächst werden die Glasscheiben herausgeschlagen, wobei der Fensterkitt aufgesammelt wird, der (wie das Dach) mit großer Wahrscheinlichkeit Asbest enthält<114> Dann ergibt sich ein Gesamtüberblick auf das Geschehen: Die Halle 8/9 ist nördlich um ein Feld kleiner geworden
– – –
Update 16.11.24 (mit Nachtrag):
Inzwischen konnten auf dem im Bau befindlichen Bahnsteig 8/9 gleich zwei GEHEIMNISSE gelöst werden, die bisher unerklärlich waren, was Geheimnisse ja gemeinhin so an sich haben . . .

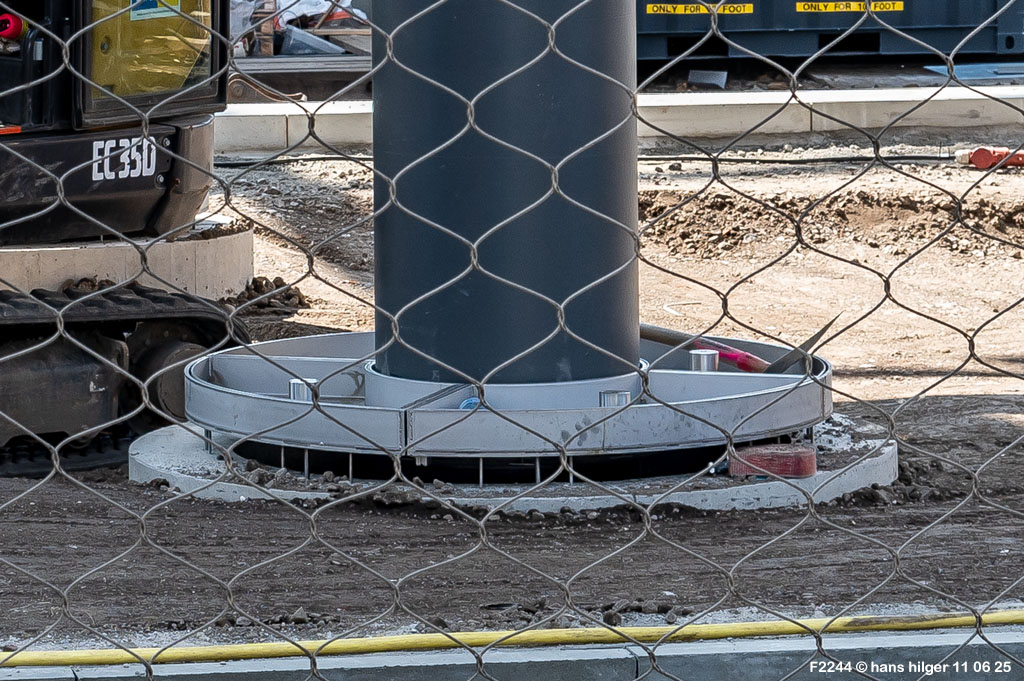

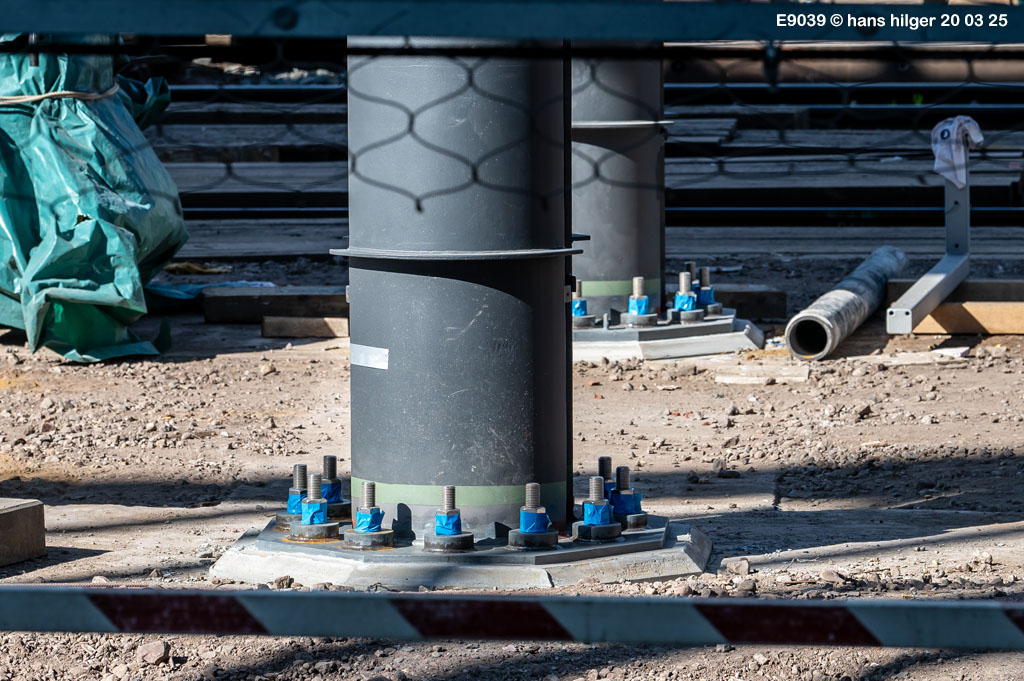

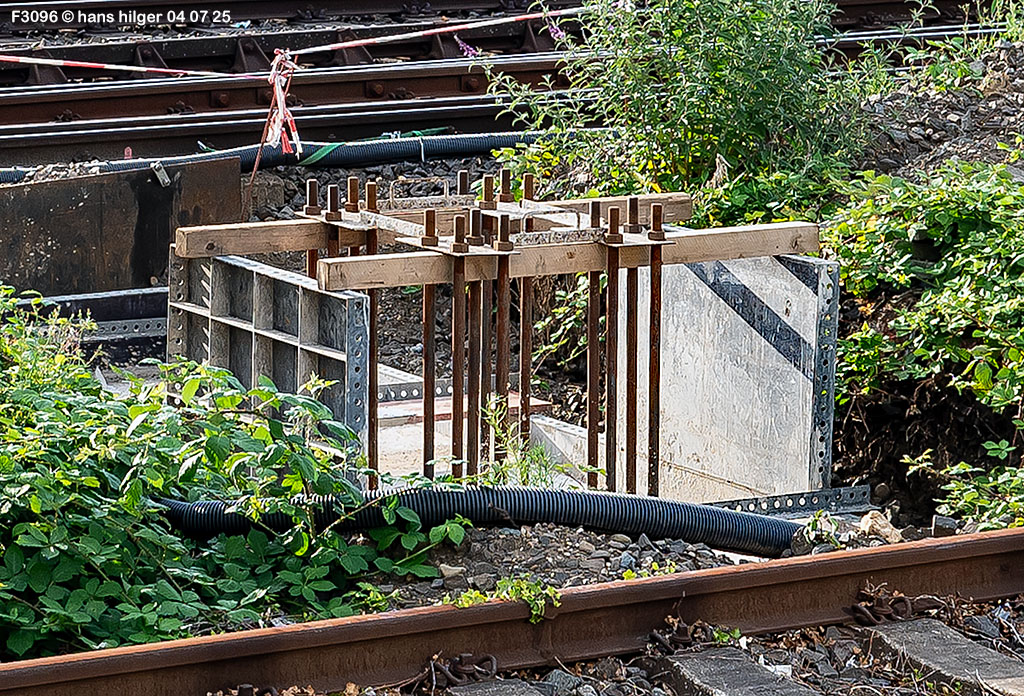

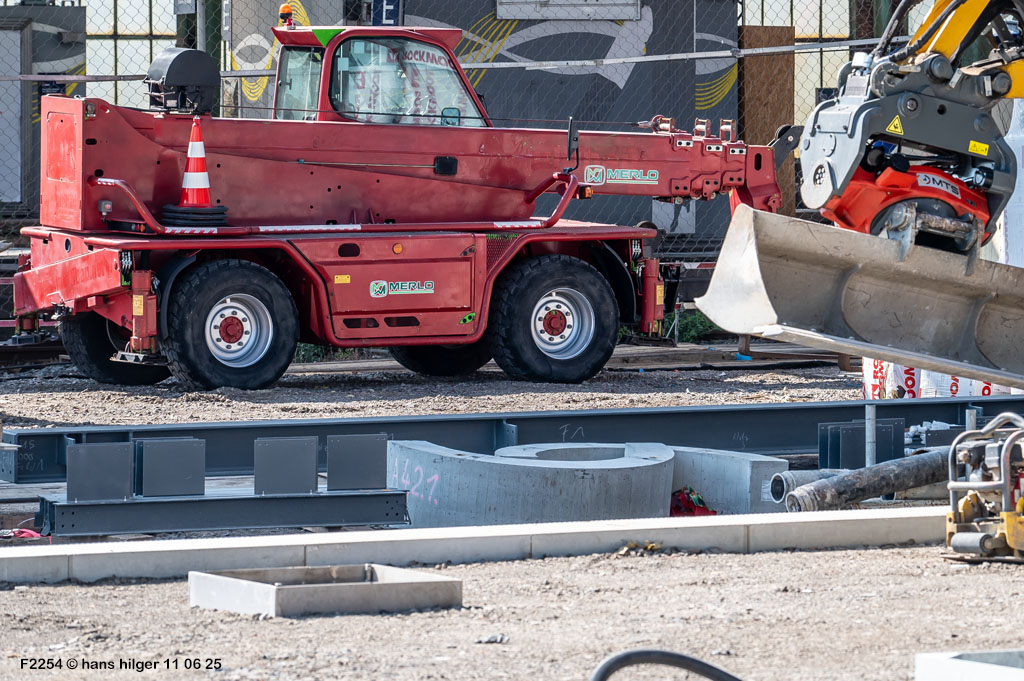

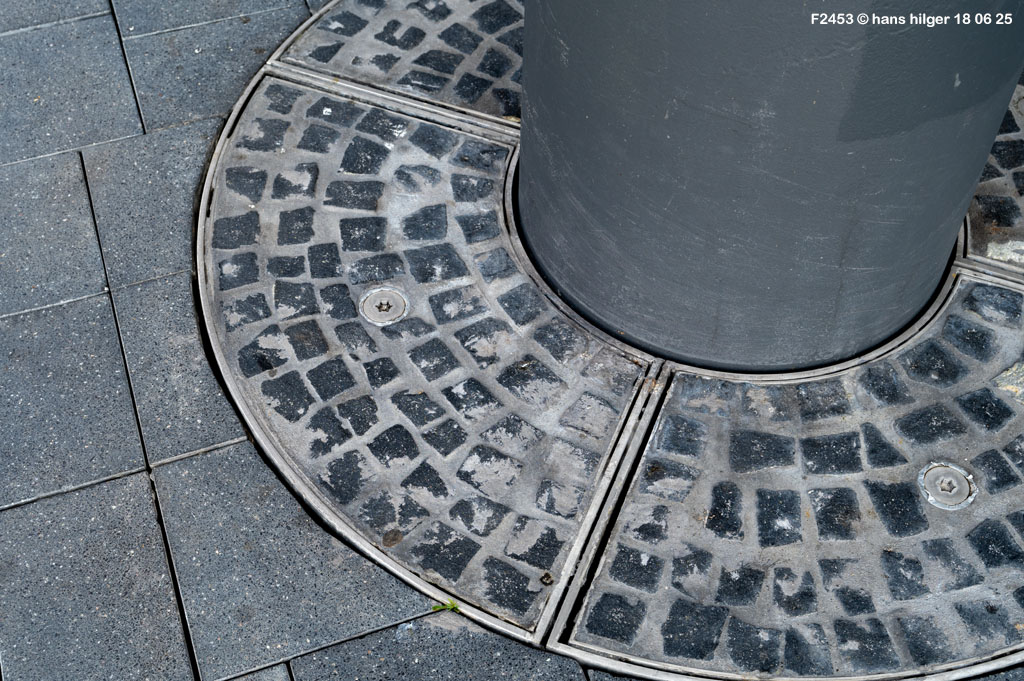

<113> Mehrfach schon haben wir diese runden Kreise von Gewindestangen gesehen, die aus Betonfundamenten herausragen. Nun sehen wir mal, woraus diese Schraubkreise bestehen = Es sind Gewindestangen, die zu einem runden Käfig zusammengebunden sind. Sie sind als gebundenes Gestell gerade so schwer, daß sie von einem Arbeiter noch bewegt werden können, d.h. sie werden irgendwo zusammengebaut und dann an ihren endgültigen Platz verschoben<112> Hier sind gleich drei von ihnen zu sehen, aber keiner von ihnen steht an seinem endgültigen Platz, alle werden hier nur zusammengebaut und woanders verwendet. Einer von ihnen trägt die aufgeschraubten Hilfsbleche, die die Aufgabe haben, die vorbestimmte Kreisanordnung der Schrauben beim Gießen der Fundamente exakt beizubehalten; Dabei entspricht die untere Blechplatte dem oberen Rand des später gegossenen Betons und die obere Blechplatte entspricht dem Schraubring der späteren Stützpfeiler, die hier einmal aufgeschraubt werden<111> Das Ganze noch etwas näher: Nun ist die Konstruktion deutlich sichtbar, und nun wird auch klar, daß die Gewindestangen im unteren Bereich grobe, gebogene Armierungsstangen sind und im oberen Bereich ein eloxiertes normales Schraubgewinde besitzen, auf dem Muttern befestigt werden können. Diese gesamte Konstruktion aus gebundenen Stangen wird so für immer im frischen Beton verschwinden, daß nur noch die Schraubgewinde herausstehen<110> Dieselbe Stelle einige Tage später: Wir sehen, daß die Kreisgestelle hier nicht verwendet, sondern nur zusammengebaut wurden. An den hier sichtbaren Stangen, die aus dem Beton herausragen, wird der Drahtkäfig befestigt, der die Armierung des zu gießenden Fundamentes darstellen soll<109> Selbe Stelle wie gerade (südlich vom Tunnel), aber wenige Tage später: Nun sehen wir, daß hier ein quadratisches Fundament entsteht<108> Zwei Wochen später: Das Fundament ist fertig und wird gerade rundum verfüllt, es schauen nur noch die Schraubenkreise heraus, einer ist deutlich sichtbar, der andere ist durch Baumaterial verdeckt. Im Vordergrund sehen wir dazu einen fertigen Pfeiler vom Bahnsteig 10, dessen direkter Bruder demnächst dort stehen wird, wo der Pfeil hinzeigt; Auch dies ist also ein vorbereitetes Einst-Jetzt-Bild für die Zukunft – Dann wird nur noch der neue Bahnsteig, der Pfeiler und das „10“-Schild Wiedererkennungswert haben und der gesamte Rest des Bildes wird NEU sein. DANN wird es auch nicht mehr passieren (hoffe ich), daß der neue Bahnsteig durch Regen naß wird . . . <107> Nochmal zwei Tage später: Jetzt ist das Fundament aus den Vor-Bildern rundum verfüllt und aufgeräumt. Wir erkennen klar, daß es (im Gegensatz zu den meisten anderen Fundamenten) quadratisch geworden ist und erden sicher später noch den Grund dafür erfahren
Damit kommen wir zum zweiten gelösten Geheimnis . . .
Wir haben uns schon oft gewundert über Stahlstangen, die ungefähr an den Stellen in den Boden eingebracht waren, an denen später viel dickere Gewindestangen aus dem Boden herausstanden. Nun wissen wir, was dahintersteckt und daß dieses Prozedere einen gewaltigen Sinn macht . . .
<106> Hier sehen wir, daß ein grober Bohrer Löcher bohrt, in die dann Stahlstangen hineingesteckt werden<105> Und hier wird der Grund deutlich: Auf der Warnjacke des Arbeiters steht das Schlüsselwort „Kampfmittelräumung“! Hier werden also vorsichtig Probebohrungen gemacht, wobei auf metallische Hindernisse hoffentlich rechtzeitig reagiert werden kann (wie das genau funktioniert, damit die Arbeiter keinem Risiko ausgesetzt sind, ist mir allerdings noch nicht ganz klar). Jedenfalls werden die so angelegten Löcher dann mit Stahlstangen kenntlich gemacht als „geprüft“, und später werden die Löcher erweitert zum Einbringen der aus vielen Bildern bekannten dicken Gewindestangen, die im darüber zu gießenden Fundament die Grundarmierung darstellen<104> Hier werden die dünnen Stangen gegen die dickeren Gewindestangen ersetzt, teils im Erdreich, teils in noch weichem Beton<103> Deutlich zu sehen die von den Kampfmittelspezialisten gesteckten (dünnen) Stangen, daneben die Maschine für die dicken Stangen<102> Jeweils in exaktem, vorbestimmten Neigungswinkel werden die dicken Gewindestangen in den Boden gepreßt – Siehe dazu z.B. Bild 85<101> Dies ist dasselbe Loch aus den letzten Bildern im nächsten Arbeitsschritt: Die Schalung für das Fundament entsteht, und diesmal sind zwei Schraubengestelle bereits eingearbeitet, das Drahtgestell drumherum ist aber noch nicht fertig<100> Wenige Tage später: Das Fundament ist nun gegossen und ausgehärtet, die Schalung wird gerade entfernt<99> Und nun werden die Blechschablonen für den Schraubenkranz wieder abgenommen = Wir haben einen neuen Standfuß für einen Pfeiler
Gehen wir nun an das Süd-Ende der alten Bahnsteighalle 8/9:
<98> Zeitgleich entsteht dort am südlichen Ende der Halle 8/9 ein weiteres Fundament für neue Hauptpfeiler<97> Selbe Stelle, wenige Tage später: Nun entsteht das Drahtgeflecht für das neue Fundament<96> Näher und deutlicher: Der Drahtkäfig hat die große „H“-Form des späteren Fundaments, aber die runden Schraubenkäfige fehlen noch<95> Immer noch dieselbe Stelle, aber nun vom schon fertigen Bahnsteig 10/11 aus gesehen in gerader Linie zum fertigen Hauptpfeiler = Genau solche Pfeiler werden demnächst auf den Fundamenten ruhen, die dort gerade erstellt werden; Dies ist also wieder ein späteres „Einst-Jetzt-Bild“<94> Selbe Stelle, wieder zwei Wochen später: Das Fundament ist fertig und wird rundum aufgeschüttet, nur noch die Schraubenkreise schauen hervor, und die liegen genau in Linie hinter den schon fertigen Pfeilern
– – –
Update 24.10.24 (mit Nachtrag):
Ich konnte durch mehrere Besuche im Abstand von jeweils ein paar Tagen den grundsätzlichen Aufbau von Trägerfundamenten dokumentieren, auf denen später die Hauptsäulen des neuen Bahnsteigdaches ruhen werden. Die einzelnen Arbeitsschritte beobachtet: Je nach der gewünschten Tragfestigkeit der Fundamente wird die Grundkonstruktion anders angegangen = Manchmal werden (wie gesehen) Gewindestangen in Erdlöcher gepreßt, hier aber geht man anders vor:
<93> Die Einzelbohrungen der Kampfmittelleute werden zu einem Loch ausgeweitet, das mit Beton gefüllt wird. Hier sehen wir keinen auf dem Boden liegenden „Fladen“, sondern den oberen Rand eines etwa 1 Meter tiefen zylindrischen Loches, das gerade mit Beton ausgegossen wurde, der Beton ist noch warm und flüssig. In diesen weichen Beton werden Stahlstangen eingelassen, die nach oben herausstehen und nach dem Aushärten des Betons fest einbetoniert sind<92> Das sieht dann so aus: Zwei Grundarmierungen in Betonlöchern<91> Hier so ähnlich, aber wieder einen Arbeitsschritt weiter: Mit weiterem Beton zur Grundfläche eines Fundaments ausgegossen<90> Näher betrachtet: Nun sieht man deutlich die herausragenden Stangen und wir wissen ja, daß diese weit in den Boden ragen und tief einbetoniert sind. Oben stellen die Enden nun die Grundarmierung für das darauf zu gießende eigentliche Fundament dar – Das heißt: Hierdran wird der Drahtkäfig befestigt, der fast das gesamte Volumen des späteren Fundamentes ausfüllt und verstärkt; Dadurch kann sich das auf dem hier sichtbaren Betonboden aufzugießende eigentliche Fundament nicht mehr bewegen<89> Drei Wochen später: Wir sehen dasselbe Loch der beiden letzten Bilder = Das fertige Fundament wird rundum verfüllt, die grünen Striche geben an, wo ungefähr die einzelen Schichten des Füllmaterials verdichtet werden sollen<88> So sieht derselbe Arbeitsschritt aus an anderer Stelle: Hier ist eine ziemlich große Betonbodenplatte entstanden, die es in dieser Größe bei den beiden schon fertigen Bahnsteigen nicht gegeben hat, da waren die Bodenfelder enger begrenzt, hier hingegen wurde eine ganze Fläche betoniert, aus der an mehreren Stellen die Armierungen für die darauf zu bauenden eigentlichen Fundamente herausragen. Wie das Bild 52 (siehe weiter unten) hierzu paßt, wissen wir inzwischen = Diese Fläche ist vor der Betongießung vom Kampfmittelräumdienst probegebohrt worden; Die dort sichtbaren dünnen Stangen zeigen die Position der Bohrungen und wurden später gegen die hier sichtbaren dickeren Stangen getauscht<87> Etwas näher gesehen erkennen wir, wie tief diese Betondecke liegt, beachte den Höhenunterschied UNTER dem Schienenniveau!<86> Ein paar Tage später: Nun stehen auf der Betonfläche die „Stahldrahtkäfige“ als Gerüst für die nun zu gießenden Fundamente<85> Die Stahldraht-Gerüste sind etwas kleiner als die späteren Fundamente, sodaß sie beim Gießen vollständig eingeschlossen werden von Beton<84> Deutlich sichtbar: Die Betonfläche wurde begradigt und darauf liegen die Umrisse der späteren Fundamente mit den Drahtbügeln, die später dauerhaft im Beton sitzen und diesen verstärken > Das nennt man dann „Stahlbeton“<83> Hier sehen wir den Aufbau der Schalungen zum Gießen. Es sind Alurahmen in unterschiedlichen Größen mit einer glatten Oberseite, die zuammengehalten werden von Schraubzwingen und anderen Verschraubungen. In diese entstandenen Kästen wird der flüssige Beton gegossen, nach der Aushärtung werden dann die Schalungselemente wieder abgenommen und woanders weiterverwendet<82> Wieder ein paar Tage später: Nun sind die Schalungen für die Oberfundamente befüllt mit Beton<81> Etwas näher: Deutlich sind die gelben Schalungswände zu sehen, die von außen mit unterschiedlichen Werkzeugen zusammengehalten werden. In ihnen härtet der gegossene Beton nun aus<80> Eines von den drei späteren Bahnsteigfundamenten mal herausgegriffen und von Nahem betrachtet:<79> Wir sehen lange Gewindestangen, die später knapp unter der Bahnsteigoberfläche herausstehen werden zum Aufschrauben der Stützpfeiler. Wie diese langen Stangen in den Beton hinneingekommen sind, wird weiter oben erklärt. Sie sind mit einer Art Schablone gesichert gegen Bewegungen im weichen Beton, denn später müssen sie ja auf Millimeter genau passen für die Füße der Pfeiler, die hier aufsitzen werden<78> Wieder ein paar Tage später: Die Schalungswände sind weg, die Betonfundamente fest ausgehärtet. Markiert sind nun mehrere Ebenen, in denen aufgefülltes Material verdichtet werden soll, damit der neue Bahnsteig entsteht und tragfähig genug ist<77> Drei Fundamente nebeneinander für drei mal zwei Hauptpfeiler, die demnächst auf diesen Fundamenten ruhen werden<76> Deutlich sichtbar: Die oberen Enden der langen Gewindestangen, die weit nach unten in den Beton reichen, stellen nun oben die Schrauben dar, auf denen die Pfeiler befestigt werden, daher sind sie rund angeordnet und müssen natürlich genau passen<75> Hier sehen wir, wie die Umgebung um die gegossenen Fundamente mit einer Mischung aus Erdreich, Kiesel und Zement aufgefüllt und verdichtet wird, jeweils ungefähr bis zur Höhe der roten Markierung, also in mehreren Schritten und Schichten<74> Wir erkennen, daß die neuen Fundamente drüben auf dem Bahnsteig 8/9 exakt in der Flucht der schon stehenden Pfeiler von Bahnsteig 10/11 liegen – Nun wird verständlich, weshalb drüben die Gewindestangen in Kreisform nach oben herausragen<73> Später wurden die herausstehenden Schrauben abgedeckt mit Holzkisten, weil der Platz gebraucht wurde für das Kleinschneiden von asbestbelastetem Mateial (siehe weiter oben den schwarzen Zaun)<72> Hier wird gerade eine einigermaßen glatte Fläche geschaffen für den Asbest-Arbeitsplatz<71> Dieses Bild ist nur entstanden, um in der Zukunft diese Stelle genau wiederfinden zu können, wenn drüben das neue Dach aufgebaut ist und auf den Pfeilern ruht, dessen Fundamente gerade erstellt wurden. Das wird also irgendwann mal ein „Einst-Jetzt-Vergleich“
– – –
Update 09.10.24:

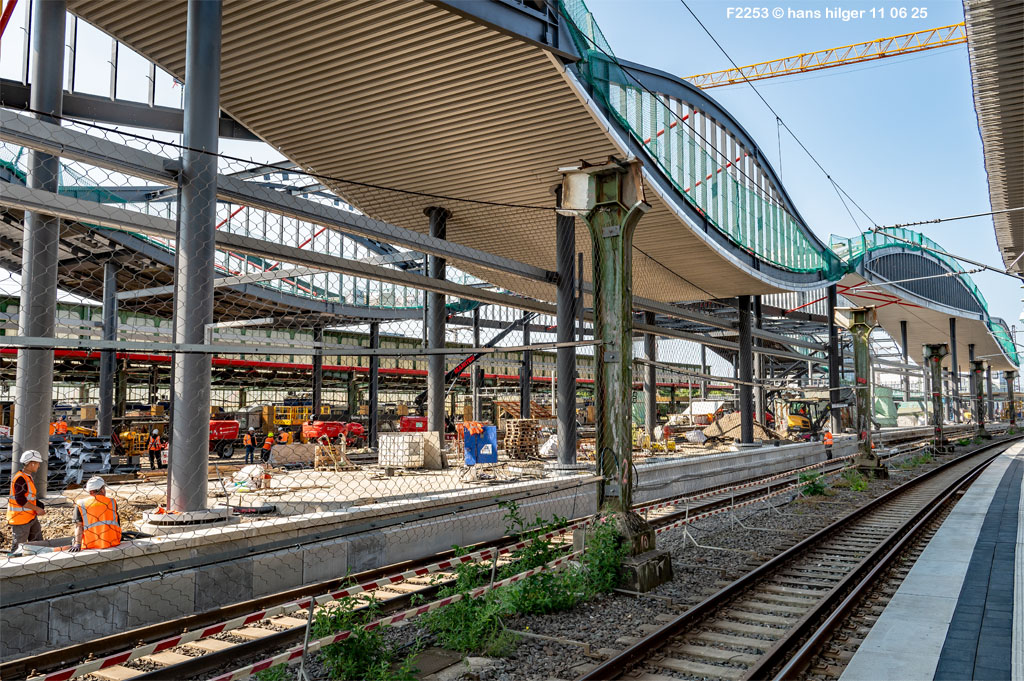

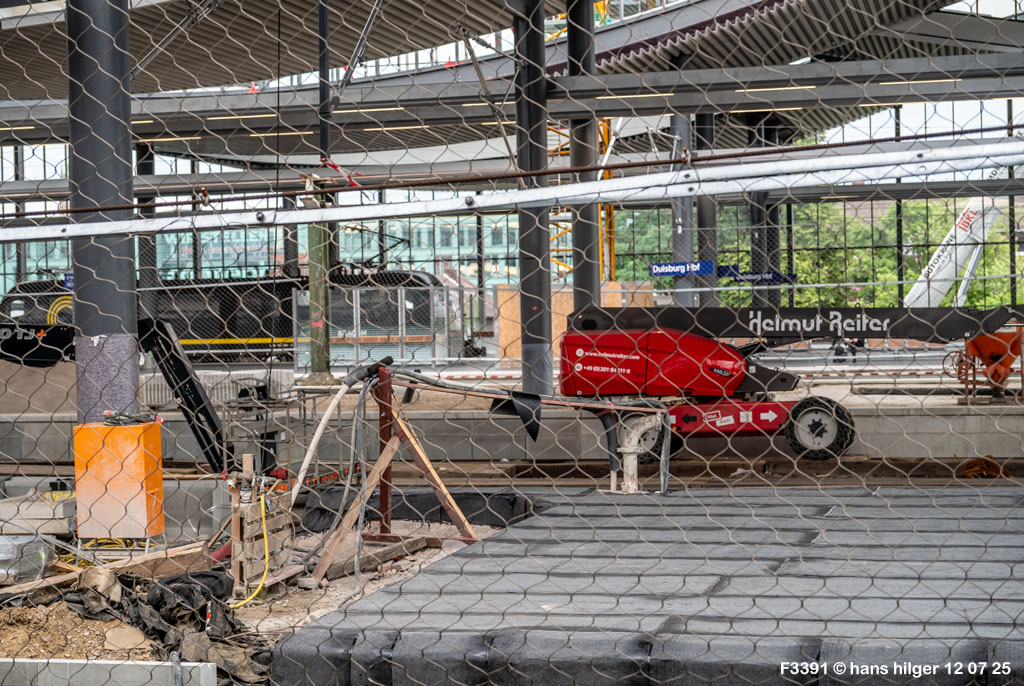

<70> Neben dem Posttunnel 5/6 werden recht tiefe Kanalarbeiten ausgeführt, innerhalb des gelben Rahmens existiert ein tiefer Schacht<69> Und hier . . . Jaja . . . ich weiß, daß ich manchen Lesern hier schon mit meinem „Posttunnel“ auf die Senkel gehe . . . aber zur Dokumentation der Bauarbeiten gehört auch der Tunnel: Vergleicht mit Bild 59! Nun wird der Hohlraum des ehemaligen Tunnels wasserdicht versiegelt für viele Jahrzehnte, aber da ist noch eine Kleinigkeit, die auffällt . . . schaut mal an die vordere Wand des Tunnels neben dem neuen Fundament<68> Da ist offenbar ein Loch geschaffen worden zum Tunnel, drinnen leuchtet ein Scheinwerfer – Wie wird der denn wieder herauskommen da? Offenbar wird das Loch gerade wieder verschlossen, die Stahlarmierung für den Betonguß ist schon eingebaut. Welchen Grund oder Sinn dieses Loch hat, ist unbekannt. Aber es gibt eine Vermutung: Es KÖNNTE sein, daß der Tunnel zu den Bauarbeiten von Westen her aktiv genutzt wird zur Anlieferung von Material = Hinweise deuten zudem darauf, daß aus ihm Frischbeton heraufgepumpt wird, der oben für die Fundamente benötigt wird – Dies ist aber nicht bestätigt, nur Spekulatius . . . Äh . . . Spekulation . . .<67> Aber auf dieses Bild gründet sich die Spekulation, ob unten im Tunnel vielleicht eine Betonpumpe steht: Wir sehen deutlich ein Rohr, das senkrecht aus dem Nebenraum des Tunnels zu kommen scheint und in einen dicken Schlauch übergeht, der ziemlich eindeutig gerade Beton in die verschalten Fundamente gießt<66> Nachtrag, zwei Wochen später: Das Fundament aus dem Vor-Bild (südlich vom Tunnel) ist fertig, es wird gerade verfüllt und verdichtet. Noch ein Unterschied zum Vor-Bild: Nun ist auch der Aufzugschacht vom Bahnsteig 5/6 verschwunden (oberhalb vom gelben Generatorwagen)
– – –
Update 03 10 24 (mit Nachtrag vom 21.10.24):
Nochmal will ich versuchen, die wenigen Änderungen seit dem letzten Update zusammenzufassen. Langsam geht es weiter mit dem Abräumen der Bahnsteige 5/6 und 8/9, sowie mit der Vorbereitung für neue Fundamente. Die alten Dächer sind noch unangetastet, die Gleise 5, 6, 7, 8 und 9 dauerhaft gesperrt. Die Bilder dazu:
<65> Ein Panorama der Baustelle aus südwestlicher Richtung: Vorne der Bahnsteig 5/6, dann der gut sichtbare Durchlaß für das bahnsteiglose Gleis 7, dahinter der Bahnsteig 8/9. Die alten Bahnsteige wurden nicht vollflächig abgetragen, sondern nur stückweise = für die Fundamente der neuen Stützpfeiler. Wieviel danach noch weiter abgetragen wird, ist zur Zeit unklar genauso wie der Zeitplan vom Abriß der alten Hallendächer (Nachtrag: . . . der erst Mitte November 24 beginnen wird)<64> Selbe Perspektive, knapp drei Wochen später = es geht voran<63> Am 2. Oktober 24 ist nur noch der Aufzugschacht des ehmaligen Posttunnels übergeblieben, der Anbau ist abgerissen. Hier in diesem „Loch“ entstehen nun die Fundamente für neue Stützpfeiler – Vergleiche mit Bild 60<62> Das Baustellen-Panorama aus nördlicher Sicht: Links die beiden neuen Bahnsteige 12/13 und 10/11 mit dem Zwischendach, das nur die Gleise überspannt, daneben die alte Halle von Bahnsteig 8/9 und rechts die Halle 5/6, ich selber stehe auf dem Bahnsteig 3/4. Wir erkennen die Lage des zweiten ehemaligen Post- bzw. Gepäcktunnels: Auf dem Bahnsteig 5/6 steht der Aufzugschacht noch, auf 8/9 ist er kürzlich abgerissen worden (bei den Baustellengittern)<61> Südlich der Hallenmitte ist nun auch der Bahnsteig 5/6 tief ausgekoffert für neue Kanäle, Versorgungsleitungen und Fundamente<60> Auch an den Gleisen 5 und 6 verrät sich der ehemalige Posttunnel durch die Glasbausteine in der Bahnsteigwand, die wir ja schon kennen und daher hier mühelos finden. Davor steht noch der Aufzugschacht, der aber nicht in voller Länge zum Aufzug gehört, vielmehr wurde das Gebäude in späteren Jahren erweitert um einen Abstellraum<59> Nicht verwechseln! Nun sind wir wieder am Bahnsteig 8/9 = Vergleiche mit Bild 54: Nun wissen wir, was dort neben dem Posttunnel gemacht wurde, es wurde ein neues Fundament gegossen mit zahlreichen Armierungsstangen, auf das sicherlich ein noch größeres Fundament kommen wird. Der Tunnel an sich ist nun hermetisch verschlossen von allen Seiten und wird als Hohlraum dauerhaft unter dem neuen Bahnsteig (ungenutzt) verschwinden. Deutlich sichtbar: Die alten Glasbausteine sind entfernt, das Loch ist sauber zugemauert<58> Hier schauen wir von Gleis 10 aus nach Gleis 3, wo der IC2 steht. Davor die Leute stehen auf dem Bahnsteig 3/4, wobei Gleis 4 noch befahren ist, aber der gesamte Bereich bis dort ist Baustelle, also ein erheblicher Teil des Bahnhofs (mehr als ein Drittel). Wir sehen aber noch mehr: Daß nämlich der Bahnsteig 8/9 sehr tief ausgebaggert ist (beachte, wie tief der Bagger unter Schienenniveau steht!)<57> Und jetzt haben wir dasselbe Motiv wie im Vor-Bild, ich bin nur noch etwas zurückgegangen, denn jetzt sehen wir, was dort drüben gemacht wird und wozu ein so tiefes Loch gebuddelt wird = Dort entstehen nun die Tieffundamente für die neuen Hallenpfeiler, von denen wir einen fertigen im Bild haben. Also genau so wird diese Stelle da drüben in einigen Monaten auch aussehen
– – –
Update 24 09 24:
Tja, was soll ich sagen . . . Es geht irgendwie nicht richtig weiter . . .
Mehrere Besuche in den letzten Wochen haben keine signifikanten Änderungen oder gar Fortschritte gezeigt. Es ist aber nicht erkennbar, woran das liegt, denn es sind Arbeiter zu sehen und es wird gewerkelt, aber nicht mit voller Kraft wie bei den ersten beiden Bahnsteigen. Ich habe also nur Momentaufnahmen zur Dokumentation angefertigt und kann nur hoffen, daß in Kürze wieder sichtbare Fortschritte zu melden sein werden . . .
<56> Und zu den „Momentaufnahmen“ gehört dann mal dies hier:Ich weiß nicht, was es ist !!Natürlich ist das ein Eisenbahnwagen, oder? Es scheint wie ein Eisenbahnwagen, aber verdreht: Das Fahrgestell liegt im Aufbau, der eigentlich auf dem Fahrgestell liegen müßte. Heißt das, der Wagen wurde so über die Straße hier angeliefert und wird hier erst zusammengesetzt, um als Eisenbahnfahrzeug zu dienen? Ich weiß es schlichtweg nicht. Jedenfalls hat das Teil sogar eine Eisenbahn-Wagennummer = 99 80 9750 219-4<55> Und vom neuen Gleis 10 aus (von Süden) zeigt der Blick den an mehreren Stellen vollkommen weggebaggerten Bahnsteig 8/9 mit tiefen Löchern für die Grundfundamente der neuen Hallenpfeiler<54> Insbesondere ist nun der alte Posttunnel 8/9 ganz freigelegt, wir sehen die Reste vom Aufzugschacht. Und wir sehen deutlich die hellen Mauersteine dort, wo bis vor Kurzem noch die Glasbausteine saßen, die etwas Licht in den Tunnel bringen sollten<53> Auch in der Mitte des Bahnsteigs 8/9 tiefe Löcher und sichtbare Kanalrohre, die offenbar auf den Einbau warten<52> Wenn man so will, ist dies die einzige Aufnahme von Wochen, die einen sichtbaren Fortschritt zeigt: Wir sehen die gelbgrünen Stangen, die in Bildmitte aus dem Boden ragen = Nachtrag: Das sind Positionsstangen von Testbohrungen der Kampfmittelsucher, die die Stellen der Bohrungen anzeigen. Die Löcher werden dann später erweitert für die Armierungen der darauf zu gießenden Betonplatte, auf der die Fundamente ruhen werden, siehe Bild 80 zum Vergleich!<51> Dies ist der Blick Mitte September 24 von Norden auf die beiden nun gesperrten Bahnsteige 8/9 (links) und 5/6 (rechts), das bahnsteiglose Gleis 7 liegt dazwischen. Wir sehen, daß das Vordach abgebaut ist und Teile des Bahnsteiges tief weggebaggert sind
– – –
Update 08.09.24:
<50> Hier ist der gesamte gesperrte Bereich von Süden aus zu sehen, also genau diagonal gegenüber der Stelle, an der das Foto 51 entstanden ist: Vorne nun Bahnsteig 5/6, dahinter der deutlich sichtbare Durchlaß für Gleis 7 und dann der Bahnsteig 8/9 mit seiner alten Halle, die als nächstes abgetragen werden wird. Es sind nun also die Gleise 5, 6, 7, 8 und 9 gesperrt, ganz vorne sehen wir Gleis 4<49> Und was ist das ?? Wir wollen hoffen, daß dies KEIN Asbestabfall ist, sondern „normale“ alte Isolierstoffe . . .<48> Dies fällt noch auf an Bahnsteig 8/9: Der Posttunnel muß an dieser Stelle noch einen Nebenraum gehabt haben, dessen gemauerte Außenumrisse deutlich sichtbar sind (unterhalb der 6)<47> Und das fällt auf, es ist nämlich schade . . . Da ist viel Bahn-Deko drin, die noch verwendbar gewesen wäre von Fans . . .<46> Hier sehen wir den Abgang von 5/6, dahinter den von 8/9, der freigelegt ist und dadurch sichtbar macht, wie er aufgebaut ist: Offenbar wurde auf dem Grundniveau des Haupttunnels ein Rechteck gemauert, in das die Treppe eingelegt wurde, dann wurde rundherum alles zugeschüttet und aufgefüllt<45> Noch ein Sonnenblick auf den in Arbeit befindlichen Bahnsteig 5/6, nach Süden geblickt von Gleis 4 aus
– – –
Update 04.09.24:
<44> Hier wird deutlich, wie tief der Bahnsteig 8/9 teilweise abgetragen wurde zur Vorbereitung für neue Pfeiler- Grundfundamente<43> Der Aufzugschacht 5/6 steht noch, der von 8/9 nicht mehr, und der Bahnsteig 8/9 ist bis auf unter Schienenniveau verschwunden<42> Hier werden am Tunnel Armierungen für Fundamente in tiefe Löcher eingebracht<41> Die Gewindestangen, die als Armierung dienen, sind deutlich sichtbar. Von den schon fertigen Bahnsteigen wissen wir ja, daß diese Stangen im Kreis schräg senkrecht im Erdreich versenkt und dann einbetoniert werden = Dies sind dann die Grundfundamente für die späteren Hauptfundamente der Tragepfeiler<40> Und dies fällt deutlich auf heute: Im Gegensatz zu Bild 36 weiter unten sind nun die Glasbausteine verschwunden, das Lichtloch zum Posttunnel ist nun dauerhaft zugemauert. Der Hohlraum unter dem Bahnsteig bleibt für alle Zeit erhalten, wird aber ringsum verschlossen<39> Nochmal ein Bild der beeindruckenden Perspektive zwischen Alt und Neu, oder besser: zwischen „fast fertig“ und „in Arbeit“. Dazwischen auf Gleis 10 ein neuer Mehrsystemtriebwagen nach Amsterdam (= 408 004)
– – –
Update 21.08.24:
Nun wird klar, daß die gleichzeitige Sperrung von ZWEI Bahnsteigen tatsächlich dauerhaft ist und daß an beiden Bahnsteigen (= 5/6 und 8/9) gearbeitet wird. Nachtrag: Später war zu hören, daß diese Doppelsperrung durchaus geplant war = In dieser Phase sollte ein Nord-Bahnsteig und ein Süd-Bahnsteig gleichzeitig in Arbeit sein. Hier der Blick auf beide gesperrten Bahnsteige aus nördlicher Richtung am 21.08.24:
<38> Nun sind die Gleise 5, 6, 7, 8 und 9 gesperrt und die Abräumarbeiten sind in vollem Gange<37> Diesmal darf die ziemlich neue 248 025 helfen, das Vordach 8/9 zu entfernen und abzutransportieren<36> Der Pfeil zeigt auf die Glasbausteine vom Posttunnel, davor hämmert der Bagger die Reste des Aufzugschachtes weg<35> Eine zweite Bauzuglok ist heute im Einsatz = 1275 843. Davor sehen wir, daß auch der Bahnsteig 5/6 abgeräumt wird<34> Die Arbeiten an 5/6 sind noch nicht so weit fortgeschritten wie an 8/9, aber . . .<33> . . . aber die Arbeiten sind deutlich sichtbar, gesehen von Gleis 4 aus
– – –
Update 08 08 24:
Am 8. August 24 waren die Abrissarbeiten an Bahnsteig 8/9 in vollem Gange und der Aufzugschacht war bereits weggerissen:
<32> Hier sehen wir die Lage des Posttunnels = Siehe die Glasbausteine links von der roten Spraymarkierung. Außerdem sehen wir ein im Müll liegendes Bahnhofsschild mit seinem Ständer (der absolut noch verwendbar gewesen wäre) und wir sehen (links) die Stelle, an der der Aufzugschacht stand<31> Links liegen noch die Reste des abgerissenen Aufzugschachtes und in Bildmitte sehen wir den Hohlraum des eigentlichen Schachtes, der Tunnel befindet noch rechts davon. Es sieht also so aus, als würde auch hier der alte Bahnsteig völlig abgetragen und von Grund auf neu aufgebaut. Auf den Bildern 11 und 25 ist der Aufzugschacht noch gut zu erkennen, der hier in Kleinteilen herumliegt<30> Auch an anderen Stellen des Bahnsteiges wurde bereits Material abgetragen<29> Und zum Schutz gegen flüchtende Bauwagen wurden nördlich und südlich am Ende der Baugleise 8 und 9 Gleissperren eingebaut
– – –
Update 05.08.24:
Am 5. August gab es das nächste Update, denn ab heute ist der alte Bahnsteig 8/9 endgültig gesperrt:
<28> Sperrung des Bahnsteigs 8/9, oben wird bereits abgeräumt<27> Einige Details sind bereits verschwunden, der Rest folgt sehr bald<26> Es fehlen auch bereits die ersten Bahnhofsschilder, aber eben nicht alle . . . DAS läßt den Schluß zu, daß es sich um Auftragsarbeiten handelt, denn warum sollten einzelne Schilder entfernt werden, wenn letztlich alle Schilder auf jeden Fall erneuert werden?<25> Dieses Bild wird sich in den nächsten Wochen gewaltig verändern, der ersten Abriß-Maschinen sind schon da<24> Und die ersten Bagger stehen bereit<23> Und ziemlich nah am befahrenen Gleis 10 steht ein Meßgerät für die genaue Vermessung der Bahnsteigkante
– – –
Update 02.08.24:
Nun erst kann ein zweiter Beitrag in dieser Galerie entstehen, denn es gab völlig überraschend eine Sommerpause = Im Juli 24 wurde NICHT gearbeitet. Erst am Montag, den 5. August 24 gab es eine sichtbare Veränderung: Nun sind wieder Arbeiter anwesend und es geht weiter mit der endgültigen Sperrung des Bahnsteiges 8/9 zur Vorbereitung des Abrisses. Damit wurden diese beiden Bilder vom 02.08.24 bereits historisch, denn es sind nun die letzten Bilder vom Zustand des alten Bahnsteiges 8/9:
<22> Ein letzter Blick auf den alten Bahnsteig 8/9, seit dem 05.08.24 ist er gesperrt und wird abgeräumt<21> Gut sichtbar: Das bahnsteiglose Gleis 7 links, der neue Bahnsteig 10/11 rechts
– – –
Erster Beitrag dieser Galerieseite = Der Ist-Zustand im April 24:
Nun steht als eine der nächsten Arbeiten die Sperrung des Bahnsteiges 8/9 an, der dann der Abriß von Bahnsteig und alter Halle folgt. Dann kommt der Rohbau der neuen Dachhalle. Das alles soll hier dokumentiert werden, aber nicht so umfangreich wie in den ersten Teilen, weil wir die grundsätzlichen Arbeiten ja bereits kennen. Los geht es im April 2024 mit der Doku des alten Zustandes, der in Kürze verschwinden wird:
Ergänzung: Bis zum 01.08.24 wurde noch nicht mit den Bauarbeiten an Bahnsteig 8/9 begonnen!
– – –
Update 05 06 24:
Bis jetzt hat sich noch nichts Weiteres getan auf dem Bahnsteig 8/9, die Ostwand ging vor und die Kranfundamente auf dem Bahnsteig 3/4

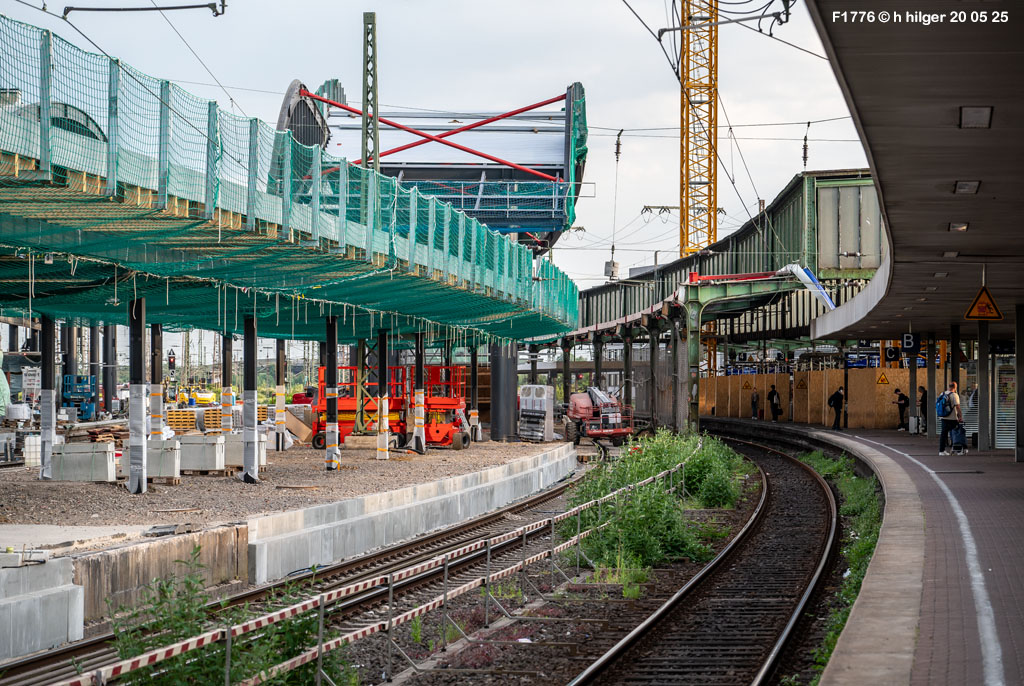

<20> Blick auf die Trennungslinie zwischen „Alt“ (links Bahnsteig 8/9) und „Neu“ (rechts Bahnsteig 10/11)<19> Die Mitte des Bahnhofs: Links drei Bahnsteige mit 6 Gleisen, rechts drei Bahnsteige mit 6 Gleisen, in der Mitte das Gleis 7 aus ferner Vergangenheit, als es zum Zuführen der Dampfloks aus dem Bw diente und als Lok-Wartegleis<18> Moderner Triebwagen im Nostalgiebahnhof = Gleis 8 neben dem bahnsteiglosen Gleis 7<17> Und wenn man sich den Zustand der Bahnsteigkante 8 so ansieht, wird es dringend Zeit für die Sanierung
– – –
Update 30.04.24:
Wider Erwarten wurden die Abrißarbeiten an Bahnsteig 8/9 noch nicht begonnen. Den Baufirmen ist es wichtiger, zunächst die Grundfundamente für die beiden Großkräne auf dem Bahnsteig 3/4 zu errichten, außerdem wurde in den letzten Tagen der Stahl-Rohbau des ersten Gleisdaches fertig und damit begann tatsächlich sofort der Einbau der Glasplatten in die Ostwand. Erst wenn dies abgeschlossen ist und die zur Zeit gesperrten Gleise 11, 12 und 13 wieder befahrbar sind, wird am Bahnsteig 8/9 weitergemacht. Daher konnte heute nochmal ein Gesamtblick der alten Halle von Bahnsteig 8/9 entstehen:
<16> Dies ist der letzte Bauzustand der Halle vom Bahnsteig 8/9, der in Kürze abgerissen werden wird
– – –
Die Dokumentation des letzten Ist-Zustandes von Bahnsteig 8/9 vor dem Abriß:

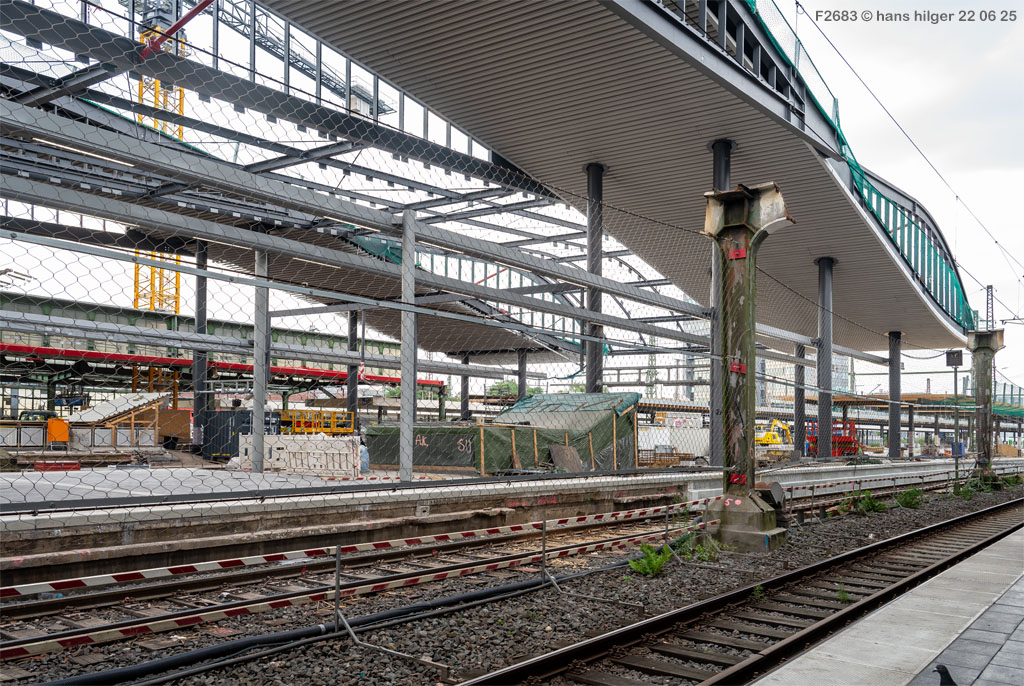

<15> Inmitten dieses Bildes der nun umzubauende Bahnsteig 8/9<14> Das ist der letzte Betriebszustand des alten Hallendaches vom Bahnsteig 8/9. Vorne ist das bahnsteglose Gleis 7 sichtbar, dahinter rechts die Baustelle der beiden neuen Hallen 12/13 und 10/11. Aus diesem Bild wird quasi ALLES in den nächsten Wochen verschwinden und verändert<13> Der alte Aufgang aus der Haupthalle – Er wird sich (leider?) nicht sehr stark verändern durch den Neubau<12> Die „alten“ (erst wenige Tage „alten“!) Monitore werden wohl übernommen und eingelagert (will ich annehmen)<11> Weiter Richtung Süden: DAS wird bestimmt nicht erhalten = Der alte Aufzugschacht für den Postaufzug zum Gepäcktunnel, der immer noch vorhanden ist, aber nicht der Öffentlichkeit zugänglich<10> Und als Fotomotiv eignet er sich eher auch nicht, der Aufzugschacht, der seit über 20 Jahren außer Betrieb ist. Dieses Bild zeigt den typischen Zustand des Bahnhofs, speziell den Bahnsteig 8/9 und damit den Grund, weshalb er neu gebaut wird . . .<9> Und bei der Abfahrt von 406 053 nach Amsterdam springt auch noch dieses Bild wieder einmal ins Motiv = „Genial, frisch und lecker“ – Eine Werbeaussage, die zu Duisburg ja nun wirklich nicht sehr gut paßt (vorsichtig ausgedrückt) <8> Die südliche Stirnwand von außen -> Dieser Anblick wird sich total verändern<7> Dann wird die neue Halle so aussehen wie die bereits halbfertigen Rohbauten rechts<6> Gehen wir zurück zur Mitte des alten Bahnsteigs, vielleicht letztmals für ihn in der Sonne<5> Denn dort kommen wir nämlich zu einer Besonderheit: Dort hat bis in die Neuzeit ein „Warteraum“ für gestrandete Reisende überlebt. Sowas Unwichtiges wird es im neuen Bahnhof wohl nicht mehr geben, jedenfalls nicht auf den beiden schon fast fertigen Bahnsteigen<4> Wir haben auch zwei Bilder von innen zur Verfügung<3> Das hier kommt alles weg, und zwar ersatzlos<2> Nun stehen wir über dem Haupttunnel, in der Mitte von Bahnsteig 8/9<1> Weiter nördlich = Der moderne Teil des alten Bahnsteigs mit dem „Vordach“, das aus den Neunziger Jahren stammt
Nochmals zur Beachtung: In dieser Galerie werden die neuen Bilder immer OBEN hinzugefügt!
– – –
Wir werden (hier) sehen, wie es weitergeht . . .
. . . und vielleicht sogar irgendwann fertig wird . . .
Dank für Euer Interesse
mit diesem Hinweis: Wer Korrekturen zu meine Texten hat, möge sich bitte melden, besten Dank!
..
